GLOBALHvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre
I et væskekølet AI datacenter passerer kølemidlet ikke blot gennem en slange. Det forbliver i kontakt med slangens indre lag i hele kølesystemets levetid.
Det gør kølemiddel kompatibilitet en vigtig del af slangevalg.
En slange kan have passende tryk- og temperaturvurderinger og kræver stadig yderligere vurdering, hvis dens vædede materiale ikke er egnet til det kølemiddel, der anvendes.
For de grundlæggende elementer i slangestørrelse, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
1. Hvad betyder coolant kompatibilitet?
Coolant kompatibilitet beskriver, om de materialer, der er i kontakt med kølemidlet, kan opretholde de krævede fysiske og funktionelle egenskaber under service.
For en flydende køleslange er det vigtigste område normalt det indre fluidkontaktlag.
Evalueringen bør også omfatte fittings, forseglinger, UQD 'er og andre vædede komponenter i den komplette enhed.
Kompatibilitet er derfor en samlet-niveau overvejelse snarere end en ejendom af slangens navn alene.
2. Hvorfor kølemiddel kompatibilitet spørgsmål i AI køling
AI data center kølesystemer er designet til kontinuerlig drift og kan fungere i lange perioder under relativt stabile termiske belastninger.
En slange forventes at opretholde sin mekaniske integritet, mens den gentagne gange udsættes for kølemiddel, temperaturændringer og systemtryk.
Hvis den materielle kompatibilitet ikke vurderes korrekt, kan konsekvenserne omfatte ændringer i materielle egenskaber, lækagerisiko eller kortere levetid.
Derfor hører kølemiddelkompatibilitet til i den oprindelige tekniske specifikation.
3. Start med den faktiske kølervæske
Det første skridt er at identificere det kølemiddel, der anvendes af kølesystemet.
Antag ikke, at alle vandbaserede kølemidler opfører sig ens.
Den faktiske formulering kan indeholde tilsætningsstoffer til bekæmpelse af korrosion, biologisk vækst eller andre driftskarakteristika.
Disse tilsætningsstoffer kan ændre det kemiske miljø, som slangen oplever.
4. Vand og vandbaserede kølemidler
Vandbaserede kølesystemer er meget udbredt, fordi vand har gunstige varmeoverførselskarakteristika.
Det kølemiddel, der anvendes i et kommercielt kølekredsløb, må dog ikke være rent vand.
Den kan indeholde tilsætningsstoffer eller en blanding af forskellige komponenter.
Slangevalg bør derfor baseres på den faktiske driftsvæske frem for blot at beskrive kølemidlet som "vand".
5. Glycol- baserede kølemidler kræver specifik evaluering
Nogle kølesystemer anvender vandglycolblandinger for at yde yderligere beskyttelse mod frost og andre driftsforhold.
Koncentrationen af glycol kan påvirke flydende egenskaber såsom viskositet.
Det betyder, at både kemisk kompatibilitet og hydraulisk ydeevne skal tages i betragtning set fra et hoseselection perspektiv.
Den samme slange kan opleve forskellige pressure- drop adfærd med forskellige kølemiddel formuleringer.
Dette forbinder valg af kølemiddel direkte med de pressure- drop overvejelser drøftet i Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.
6. Coolant temperatur ændrer kompatibilitetsmiljøet
Kompatibilitet bør vurderes på tværs af det faktiske temperaturområde i stedet for ved stuetemperatur alene.
Temperaturen kan påvirke både kølemidlet og slangematerialet.
Et materiale, der fungerer godt under én betingelse, bør derfor evalueres igen, når driftstemperaturen er væsentligt anderledes.

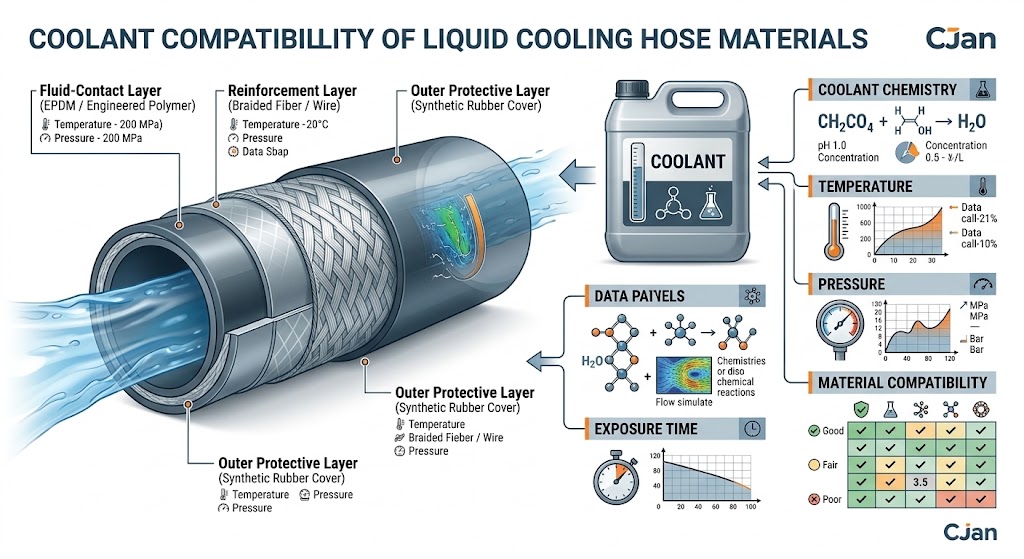

7. Indre lag er særligt vigtigt
Det indre lag udsættes direkte for kølemidlet.
Dets materielle valg kan derfor påvirke kemisk resistens, permeation adfærd og langsigtet fluid- kontakt ydeevne.
Det forstærkningslag har en anden primær funktion. Det bidrager til mekanisk styrke og tryk kapacitet.
Det ydre lag beskytter slangen mod omgivelserne.
En typisk konstruktion kan repræsenteres som:
8. Kemisk kompatibilitet er ikke det samme som temperatur modstand
Disse to egenskaber bør ikke behandles som udskiftelige.
Et slangemateriale kan tåle et bestemt temperaturinterval, samtidig med at det kræver særskilt vurdering for kemisk eksponering.
Omvendt kan et materiale have god kemisk modstand, men skal stadig kontrolleres mod de faktiske termiske og trykforhold.
En komplet slangespecifikation bør derfor tage hensyn til begge dele.
9. Hvad kan Happen når kompatibilitet er dårlig?
Ukompatibel eksponering kan ændre en polymers eller elastomers egenskaber over tid.
Afhængigt af materiale- og væskekombinationen kan mulige problemer omfatte:
- Hævelse
- Ændringer i hårdhed
- Ændringer i fleksibiliteten
- Tab af mekaniske egenskaber
- Permeation
- Nedbrydning af overfladen
Den nøjagtige adfærd afhænger af materialet, kølemiddel formulering, temperatur og varighed af eksponering.
Disse virkninger bør derfor kontrolleres og ikke antages.
10. Hvorfor langsigtede eksponeringsforhold
En slange, der anvendes i et AI-kølesystem, kan forblive i drift i en længere periode.
En kort laboratorieeksponering reproducerer ikke nødvendigvis det komplette servicemiljø.
Langsigtet evaluering kan være nyttig, når ansøgningen involverer kontinuerlig kølemiddel cirkulation, forhøjet temperatur eller en specialiseret kølemiddel formulering.
Hvis pålidelighedskravene er høje, bør der tages hensyn til materialekompatibilitet sammen med valideringstest.
11. Coolant kompatibilitet og slangepermeation
Permeation beskriver bevægelsen af væske eller flydende komponenter gennem et materiale på molekylært niveau.
Betydningen af permeation afhænger i høj grad af anvendelsen og kølemidlet.
I nogle kølesystemer kan den største bekymring være at opretholde væskeindeslutning. I andre systemer, kølemiddel renhed eller system renlighed kan være vigtigere.
Den relevante evaluering bør derfor afspejle den faktiske kølearkitektur.
12. Kompatibilitet bør omfatte sæler og fittings
Det er ikke nok at vælge et kompatibelt slangemateriale, hvis forbindelsesdelene anvender materialer, der er uegnede til det samme kølemiddel.
En komplet flydende køleenhed kan indeholde:
- Slangeinderlag
- Beslag
- Andre ringe eller segl
- UQDs
- Manifoldekomponenter
- Koldpladeforbindelser
Alle vædede materialer bør tages i betragtning under systemkvalifikationen.
13. Slangekompatibilitet og UQD valg
UQD 'er anvendes ofte, når komponenter skal frakobles under vedligeholdelsen.
UQD skaber derfor en anden materialegrænseflade inden for kølemiddelstien.
Slangen, monteringen og UQD skal vurderes som en tilsluttet enhed.
Denne fremgangsmåde undgår at behandle slangen som en isoleret komponent.
14. Kompatibilitet og hydraulisk ydeevne er forbundet
Coolant kompatibilitet er primært et materiale- udvælgelse problem, men kølemidlet selv påvirker også hydraulisk ydeevne.
Ændringer i viskositet kan påvirke trykfald og pumpekrav.
Dette betyder kølervæske valg påvirker både:
- Materiel kompatibilitet
- Hydraulisk ydeevne
Begge dele skal indgå i kølesystemets designproces.
15. Coolant kompatibilitet og slangestørrelse
Slangestørrelse bestemmes normalt ud fra strøm- og hydrauliske krav, mens materialevalg til dels drives af kølemiddelkompatibilitet.
Disse beslutninger bør dog træffes i fællesskab.
En slange med den korrekte indvendige diameter er ikke et passende valg, hvis dens vædede materiale ikke er kvalificeret til kølemidlet.
For størrelsen proces selv, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
16. En praktisk kølemiddel kompatibilitet Matrix
En nyttig teknisk workflow er at skabe en kompatibilitet matrix før endelige slangevalg.
| Parameter | Hvad skal du bekræfte |
|---|---|
| Coolant | Nøjagtig væske eller formulering |
| Temperatur | Normal og maksimal driftsområde |
| Eksponering | Kontinuerlig eller periodisk kontakt |
| Indre lag | Materiel kompatibilitet |
| Forsegling | Kompatibilitet med kølemiddel |
| UQD | Vækket materialekompatibilitet |
| Validering | Prøvningsforskrifter |
17. Vælg ikke slangemateriale fra temperatur alene
Temperaturvurderinger er nyttige til at fjerne uegnede materialer, men de er ikke tilstrækkelige til den endelige udvælgelse.
For eksempel kan to materialer begge tåle det krævede temperaturområde, samtidig med at de har forskellige kemiske resistensegenskaber.
Udvælgelsesprocessen bør derfor kombinere:
- Temperaturkapacitet
- Kølemiddelkompatibilitet
- Trykkapacitet
- Fleksibilitet
- Krav til permeation
- Servicemiljø
18. Overvej den komplette operativ konvolut
Slangevalg bør tage hensyn til de forhold, som forsamlingen faktisk vil opleve.
Dette er mere pålideligt end at vælge materiale fra en enkelt specifikation såsom maksimal temperatur.
19. Kompatibilitet Test kan reducere usikkerhed
Når kølemiddelformuleringen er usædvanlig, nyudviklet eller kommercielt følsom, kan direkte materialeprøvning give nyttig dokumentation.
Mulige evalueringsmetoder kan omfatte:
- Neddypningseksponering
- Dimensionær inspektion
- Sammenligning af hårdhed
- Visuel inspektion
- Trykprøvning
- Strømprøvning
- Prøvning af cirkulation af længere varighed
Den relevante prøvningsmetode afhænger af kravene til anvendelse og kvalifikationer.
20. Hvorfor ansøgning test er værdiativ
Offentliggjorte kompatibilitetsdiagrammer kan give nyttig indledende vejledning, men de faktiske systemforhold kan være mere komplekse.
Kølemidlet kan indeholde additiver, driftstemperaturen kan svinge, og slangen kan udsættes for trykcykling og gentagen bøjning.
Hvis pålideligheden er kritisk, kan en ansøgning-specifik validering give større dokumentation end udelukkende baseret på en generel forenelighedserklæring.
21. Spørgsmål om at spørge en slangeleverandør
Ved drøftelse af en ansøgning om flydende køleslange med en leverandør er følgende oplysninger nyttige:
- Hvilket kølemiddel anvendes?
- Hvad er kølemiddelkoncentrationen?
- Hvad er driftstemperaturen?
- Hvad er den maksimale temperatur?
- Hvad er driftstrykket?
- Hvad er den krævede strømningshastighed?
- Hvor længe vil slangen forblive i brug?
- Er der særlige renhedskrav?
- Hvilken montering og UQD er påkrævet?
Hvis disse parametre gør det muligt at vurdere slangens konstruktion i forhold til den faktiske anvendelse i stedet for en generisk specifikation.
22. CJAN flydende køleslangemuligheder
CJAN leverer flydende køleslangekonfigurationer, der kan vurderes efter kølemiddel, temperatur, tryk, flow og installationskrav.
Den aktuelle CJAN LCH flydende køleslange er en del af produktsortimentet for flydende køling.
Yderligere konfigurationer omfatter LCH- SD og LCH- SDS.
Det endelige valg bør baseres på de faktiske driftsbetingelser og den krævede tilslutningskonfiguration.
23. Coolant kompatibilitet bør evalueres før masse implementering
Det kan være betydeligt vanskeligere at ændre slangen, efter at der allerede er monteret et kølesystem, end at validere materialet i konstruktionsfasen.
En bedre proces er:
Denne sekvens kan reducere risikoen for at opdage materielle problemer efter installationen.
24. Fem fælles kølemiddel kompatibilitet fejl
Fejl 1: Behandling af alle vandbaserede kølemidler som de samme
Coolanformuleringer kan indeholde forskellige tilsætningsstoffer og koncentrationer.
Fejl 2: Kontrollerer kun temperaturresistens
Temperaturkapaciteten er ikke automatisk kemisk kompatibel.
Fejl 3: Kun kontrol af slangen
Beslag, forseglinger og UQD 'er kontakter også kølemidlet.
Fejl 4: Ignorering af langvarig eksponering
Kortvarig eksponering må ikke udgøre langsigtede driftsbetingelser.
Fejl 5: Valg af materiale før definition af kølervæske
Kølemidlet skal identificeres, før det endelige vædede materiale udvælges.
25. Checkliste for kølemæssig kompatibilitet
| Konto | Krævet handling |
|---|---|
| Coolant formulering | Identificer faktisk væske |
| Driftstemperatur | Definer hele området |
| Driftstryk | Definer normalt og maksimalt |
| Flowhastighed | Definer designflow |
| Indvendig slange lag | Vurdering af forenelighed |
| Beslag | Kontrolvædede materialer |
| Forsegling | Kontrollér kompatibilitet |
| UQD | Kontroller kølemiddel- kontaktmaterialer |
| Tjenestetid | Overvej eksponeringsvarighed |
| Validering | Fastlæg prøvningsforskrifter |
Konklusion
Coolant kompatibilitet er en grundlæggende del af flydende køling slange valg for AI datacentre.
Den korrekte slange skal være kompatibel med selve kølemidlet og samtidig opfylde kravene til temperatur, tryk, flow, fleksibilitet, routing og tilslutningsdesign.
Det indre fluid- kontakt lag fortjener særlig opmærksomhed, men den komplette vædede samling - herunder fittings, sæler og UQDs - bør også evalueres.
For AI data center applikationer, den mest pålidelige tilgang er at definere kølemidlet og operation kuvert først, derefter evaluere slangematerialer og validere den komplette samling.
CJAN 's LCH, LCH- SD og LCH- SDS flydende køleslangekonfigurationer kan vurderes i henhold til specifikke applikationskrav.
Yderligere oplysninger kan fås ved henvendelse til: CJAN flydende køleløsninger side eller gennemgå CJAN LCH flydende køleslange.
