GLOBALHvordan man forebygger flydende køleslange lækage i AI Data Center Systems
I et likvid-kølet AI datacenter, en slange lækage er mere end en vedligeholdelse problem.
Coolant forbindelser kan placeres tæt på servere, kolde plader, manifolds, CDUs og andet følsomt udstyr. En lille lækage kan derfor skabe et operationelt problem, hvis det ikke opdages og behandles hurtigt.
Forebyggelse af læk begynder godt, før slangen er installeret. Materialevalg, slangekonstruktion, tilslutningsdesign, routing, installation og validering har alle en rolle at spille.
For en bredere diskussion af slangens pålidelighed, se Hvordan tryk og temperatur påvirker flydende køleslangepålidelighed i AI datacentre.
1. Hvorfor lækage er en alvorlig bekymring i AI Data Centers
Flydende køling bringer kølemiddel direkte til varmegenererende komponenter. Dette skaber en mere direkte termisk vej end traditionel luftkøling, men det indfører også væskeforbindelser i servermiljøet.
Afhængig af kølearkitekturen kan fleksible slanger forbinde kolde plader, manifolder, distributionsenheder og quick-frakobling komponenter.
Forebyggelse af utætheder er derfor en del af den samlede driftssikkerhed i kølesystemet.

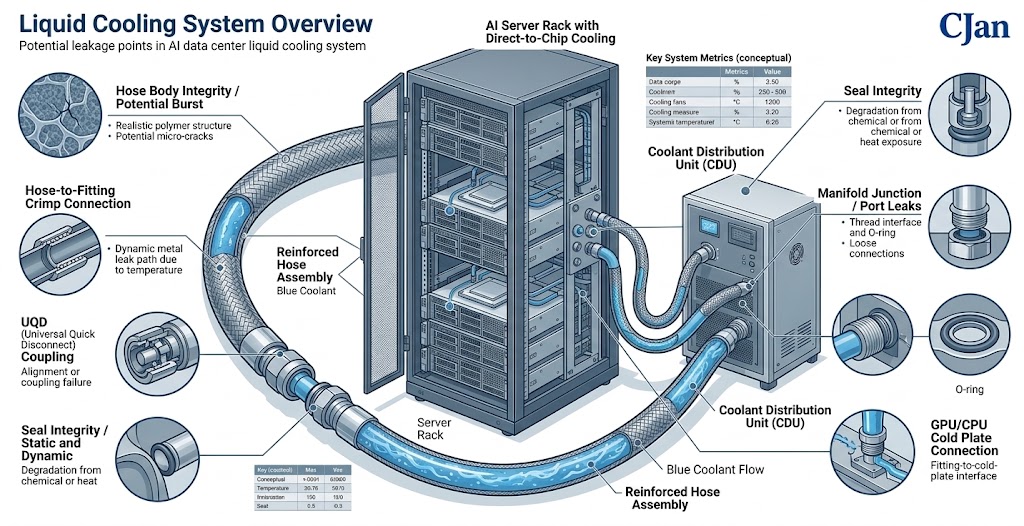

2. Hvor kan et flydende kølesystem lække?
En lækage stammer ikke nødvendigvis fra slangerøret selv.
Mulige lækagesteder omfatter:
- Slangekrop
- Hose- to- fitting forbindelse
- Montering af forbindelse
- Forsegl eller O- ring
- UQD- forbindelse
- Manifoldegrænseflade
- Koldpladeforbindelse
3. Start med korrekt slangemateriale
Materielt valg er det første skridt i forebyggelsen af langsigtede slangeproblemer.
Det indvendige lag af slangen skal være passende for det kølemiddel, der anvendes, og det planlagte temperaturområde.
Materiel kompatibilitet bør ikke bestemmes ud fra temperaturresistens alene.
Som drøftet i Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre, de faktiske kølemiddel- og eksponeringsbetingelser bør overvejes.
4. Bekræft driftstrykket
Hver flydende køleslange skal vælges i henhold til de faktiske trykkrav i ansøgningen.
Normalt driftstryk, maksimalt tryk og mulige trykudsving skal alle tages i betragtning.
Gentagne trykcykler kan lægge ekstra pres på slangen og forbindelserne.
5. Temperatur også sager
Temperaturen påvirker både slangematerialer og selve kølemidlet.
Slangen skal være passende for den normale driftstemperatur og den forventede maksimale tilstand.
Der bør også tages hensyn til termisk cykling, når kølesystemet oplever gentagne temperaturændringer.
Trykket og temperaturen bør vurderes sammen i stedet for som isolerede specifikationer.
6. Brug den korrekte slangekonstruktion
En flydende køleslange kan indeholde flere funktionelle lag.
Det indre lag håndterer kølemiddel kontakt, mens forstærkning hjælper med at give mekanisk styrke og det ydre lag giver miljøbeskyttelse.
Konstruktionen skal opfylde det påtænkte systems tryk-, temperatur- og mekaniske krav.
7. Vælg den korrekte slangediameter
Slangediameter vælges normalt efter behov og hydraulisk ydelse.
En uhensigtsmæssig slangediameter kan øge tryktabet og kan påvirke systemets funktion.
For en detaljeret diskussion af størrelsessortering, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
8. Vær opmærksom på Hose- to- Fitting Connection
Forbindelsen mellem den fleksible slange og montering er et af de vigtigste områder i samlingen.
Tilslutningsmetoden bør være hensigtsmæssig for kravene til slangekonstruktion, montering og påføring.
En slange med passende trykmuligheder kan stadig opleve lækage, hvis forbindelsen er forkert monteret.
9. UQD-forbindelser skal installeres omhyggeligt
UQDs giver en praktisk måde at frakoble kølekomponenter under vedligeholdelsen.
Men enhver discobling forbindelse indfører en grænseflade, der skal være korrekt installeret og vedligeholdes.
UQD 'en skal være kompatibel med slangeenheden og kølemidlet, og tilslutningen skal ske i overensstemmelse med fabrikantens anvisninger.

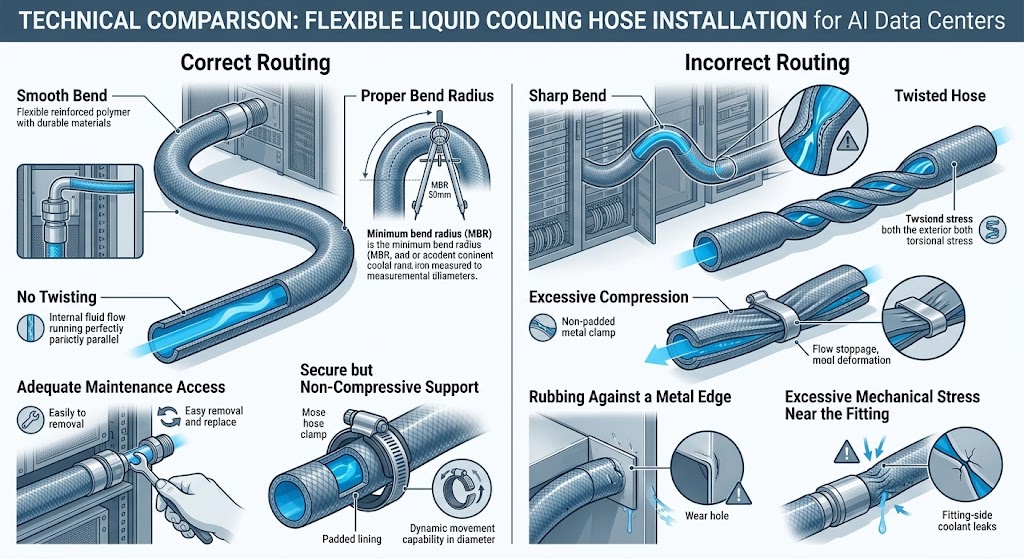

10. Tving ikke en slange til position
Installation geometri kan have en direkte effekt på slangens pålidelighed.
En slange må ikke vrides eller tvinges ind i en alt for stram bøje blot for at nå en forbindelse.
Tvungen routing kan skabe unødvendig mekanisk stress på slangens krop eller forbindelsesområde.
11. Respekter den krævede Bend Radius
Fleksible slanger er designet til at bøje, men hver konstruktion har grænser.
Overdreven bøjning kan deforme slangen og øge belastningen i enheden.
Under installationen skal slangen opretholde en passende bøjningsradius og må ikke foldes skarpt.
12. Undgå at dreje slangen
Bøjning og vridning er ikke den samme bevægelse.
En slange kan undertiden føres gennem en bøje, mens den forbliver i en neutral retning. At dreje slangen rundt sin egen akse kan indføre yderligere mekanisk stress.
Hvis det er muligt, skal installationen gøre det muligt for slangen at følge en naturlig sti uden at blive belastet med stød.
13. Undgå ydre skader
Slanger kan også blive beskadiget af det omgivende installationsmiljø.
Potentielle kilder omfatter:
- Skarpe metalkanter
- Gentagen gnidning
- Klemme på uegnede steder
- Overdreven vibration
- Kontakt med varme overflader
- Forkert routing omkring bevægelige komponenter
Det ydre beskyttelseslag bør ikke behandles som en erstatning for ordentlig routing og beskyttelse.
14. Undgå overdreven vibration
Køleudstyr kan generere mekaniske vibrationer gennem pumper, ventilatorer og andre komponenter.
Fleksible slanger kan hjælpe isolere bevægelse, men de skal stadig omdirigeres hensigtsmæssigt.
Hvis vibrationerne er betydelige, skal slangeenheden evalueres for de forventede mekaniske forhold.
15. Kontrol slangebevægelse
En slange, der bevæger sig frit kan gnide mod nærliggende komponenter eller gentagne gange bøje på samme sted.
Egnede understøtninger eller routing funktioner kan hjælpe med at opretholde den planlagte slange geometri.
Støtter bør dog ikke komprimere eller deforme slangen unødigt.
16. Tjek forbindelsen før systemopstart
Der skal foretages visuel inspektion, før kølemidlet indføres i systemet.
Tjek det:
- Forbindelserne er fuldt aktiveret.
- Slanger er rettet korrekt.
- Der er ingen skarpe bøjninger til stede.
- Der er ingen synlige skader.
- UQDs er korrekt forbundet.
- Fittings er korrekt installeret.
17. Trykprøvning før operation
Hvis systemets konstruktion kræver det, kan trykprøvning hjælpe med at identificere problemer, før kølesystemet sættes i normal drift.
Prøvningstrykket og -proceduren bør følge de gældende specifikationer for slange, enhed og system.
18. Lækprøvning er forskellig fra visuel inspektion
En visuel inspektion kan identificere indlysende installationsproblemer, men den kan ikke spore alle mulige lækagestier.
Afhængigt af systemkravene kan yderligere utæthedsprøvningsmetoder være hensigtsmæssige.
Prøvningsmetoden bør vælges i henhold til kølearkitekturen og den krævede utæthed.
19. Ignorer ikke små tegn på lækage
En lille mængde fugt, rester eller en uventet ændring i kølemiddelniveauet bør ikke automatisk afvises.
Enhver indikation af lækage bør undersøges for at bestemme kilden.
Årsagen kan være en forbindelse problem, forsegling problem, slangeskader eller en anden komponent i kølerummet.
20. Undersøg hele forsamlingen, ikke kun slangen
En slange kan forblive visuelt intakt, mens en forbindelse udvikler et problem.
Derfor bør inspektionen dække hele væskevejen.
| Komponent | Inspektionsfokus |
|---|---|
| Slange | Skader, deformation, slid |
| Fitting | Forbindelsesintegritet |
| Segl | Betingelse og kompatibilitet |
| UQD | Engagement og forsegling |
| Manifold | Grænsefladetilstand |
| Koldplade | Forbindelsesintegritet |
21. Vedligeholdelsesadgang skal betragtes under design
Det kan være nødvendigt at afbryde kølekomponenter under servervedligeholdelse eller udskiftning.
Slangeturen skal give teknikere tilstrækkelig adgang til at inspicere og servicere forbindelsen uden unødig belastning af slangen.
En slange, der er vanskelig at få adgang til, kan være mere tilbøjelig til at blive håndteret forkert under vedligeholdelsen.
22. Undgå gentagne Genbrug komponenter uden evaluering
Nogle flydende køleenheder er konstrueret til gentagen tilslutning og frakobling, mens andre er beregnet til et andet servicemønster.
Der bør derfor fastlægges krav til genbrug under systemets konstruktion.
UQD-fabrikantens tilslutningscyklusspecifikationer og krav til slangeenhed bør følges, hvor det er relevant.
23. Renlighed kan påvirke forbindelsen Pålidelighed
Flydende kølesystemer kan have specifikke renhedskrav.
Forurening omkring fittings, forseglinger eller frakoblede grænseflader kan forstyrre korrekt forsegling eller indføre uønsket materiale i kølervæske loop.
Monterings- og vedligeholdelsesprocedurer bør derfor opfylde renhedskravene i kølesystemet.
24. Skærm tryk og temperatur under drift
Overvågning af driftsbetingelserne kan bidrage til at identificere ændringer, før de bliver større problemer.
Nyttige systemparametre kan omfatte:
- Kølemiddeltryk
- Kølemiddeltemperatur
- Flowhastighed
- Kølemiddelniveau
- Signaler til detektering af utætheder
Den nøjagtige overvågningsstrategi afhænger af kølesystemets arkitektur.

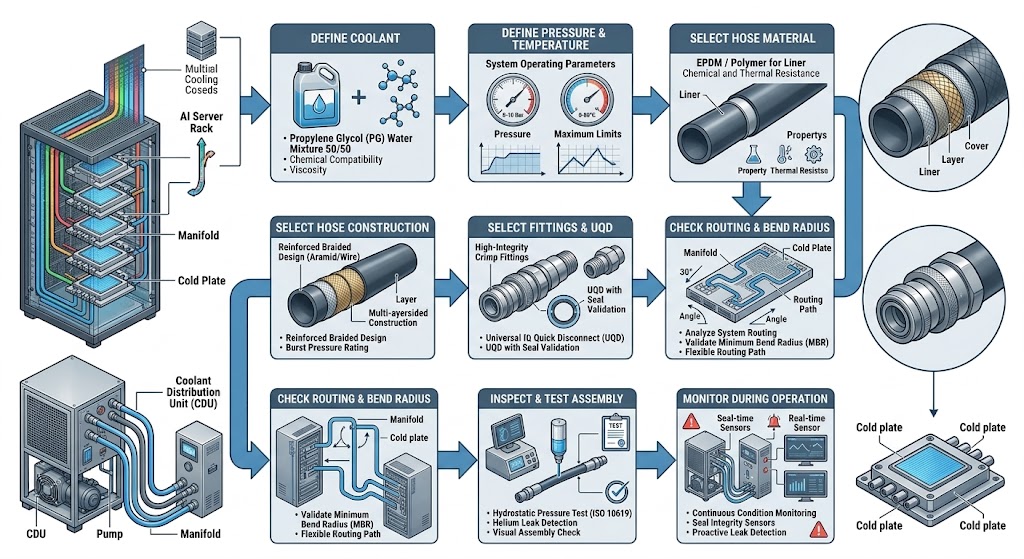

25. En praktisk lead-forebyggelse arbejdsgang
Denne tilgang flytter lækageforebyggelse fra en reaktiv vedligeholdelsesopgave til en ingeniørproces.
26. Fem almindelige årsager til flydende køling slangeudsivning
1. Forkert materialevalg
Slangematerialet må ikke være egnet til selve kølemidlet eller temperaturområdet.
2. Dårlig forbindelsesenhed
En forkert installeret hose- to- fitting eller UQD-forbindelse kan skabe en lækagesti.
3. Overdreven bøjning eller Twisting
Forkert routing kan skabe unødvendig mekanisk stress.
4. Eksterne skader
Gnidning, skarpe kanter eller overdreven vibration kan skade slangen over tid.
5. Utilstrækkelig validering
Monterings- eller montageproblemer kan forblive uopdagede, hvis systemet ikke inspiceres eller afprøves på passende vis inden driften.
27. Hvordan slangepålidelighed og læk forebyggelse arbejde sammen
Forebyggelse af utætheder bør ikke behandles som et separat emne i forhold til slangens pålidelighed.
Tryk, temperatur, kølemiddel kompatibilitet og mekanisk routing alle påvirker langsigtet ydeevne.
Den foregående artikel i denne serie, Hvordan tryk og temperatur påvirker flydende køleslangepålidelighed i AI datacentre, dækker disse driftsbetingelser mere detaljeret.
28. CJAN flydende køleslangemuligheder
CJAN leverer flydende køleslangekonfigurationer, der kan evalueres i henhold til kravene til kølemiddel, tryk, temperatur, flow, fleksibilitet og tilslutning.
Den aktuelle CJAN LCH flydende køleslange er en del af produktsortimentet for flydende køling.
Andre konfigurationer omfatter LCH- SD og LCH- SDS.
For AI-datacenterapplikationer bør den relevante konfiguration vælges i henhold til de faktiske krav til kølemiddel, tryk, temperatur, strømningshastighed, installationsplads og tilslutning.
29. En simpel checkliste før implementering
| Tjek | Status |
|---|---|
| Coolant kompatibilitet bekræftet | Krævet |
| Trykkrav bekræftet | Krævet |
| Bekræftede temperaturkrav | Krævet |
| Slangestørrelse bekræftet | Krævet |
| Beslag valgt | Krævet |
| UQD- kompatibilitet bekræftet | Hvis relevant |
| Bøjningsradius kontrolleret | Krævet |
| Routing kontrolleret | Krævet |
| Enhed inspiceret | Krævet |
| Udsivning / trykprøvning afsluttet | I henhold til systemkrav |
Konklusion
Forebyggelse flydende køling slange lækage i en AI datacenter starter med korrekt engineering snarere end venter på en lækage at forekomme.
Kølemidlet, trykket, temperaturen og slangematerialet skal defineres først. Slangekonstruktion, diameter, fittings, UQDs og routing skal vælges omkring de faktiske systemkrav.
Installationskvalitet er lige så vigtig. Skarpe bøjninger, vridning, overdreven vibration, ydre slid og dårligt monterede forbindelser kan underminere en ellers passende slange.
Før indsættelsen kan passende inspektion og testning give et ekstra tillidslag.
CJAN 's LCH, LCH- SD og LCH- SDS konfigurationer kan evalueres for flydende køling i henhold til specifikke krav til drift og tilslutning.
Yderligere oplysninger kan fås ved henvendelse til: CJAN flydende køleløsninger side eller gennemgå CJAN LCH flydende køleslange.
