GLOBALHvornår skal du bruge en Fluoropolymer slange i flydende kølesystemer?
Ikke alle flydende kølesystemer har brug for en fluoropolymer slange.
For mange vandbaserede køleløkker, kan konventionelle elastomeriske slangematerialer give den fleksibilitet, tryk kapacitet og levetid, der kræves af ansøgningen. Men nogle kølekredsløb fungerer under forhold, hvor materiel kompatibilitet, temperatur, renlighed eller permeation bliver vigtigere.
Det er her fluoropolymer slange konstruktion fortjener overvejelse.
PTFE og PFA er to almindeligt betragtes fluorpolymerer til krævende fluid- håndtering applikationer. De tilbyder egenskaber, der kan være nyttige i specialiserede kølesystemer, men vælge dem simpelthen fordi de er kemisk resistente er ikke nok.
Denne artikel forklarer, hvornår ingeniører bør overveje fluoropolymer slanger, og hvornår en konventionel flydende køleslange kan være mere praktisk valg.
1. Hvad er en Fluoropolymer slange?
En fluoropolymer slange bruger en fluoropolymer som en del af dens fluid- kontakt konstruktion. Afhængigt af design, fluoropolymer kan danne det indre rør, mens forstærkning og et ydre beskyttende lag giver de mekaniske egenskaber, der er nødvendige for ansøgningen.
PTFE og PFA er eksempler på fluorpolymerer, der anvendes i krævende miljøer med fluidhåndtering.
Det vigtige punkt er, at en færdig slanges ydeevne bestemmes af dens komplette konstruktion - ikke af polymernavnet alene.
2. Hvorfor Fluoropolymerer betragtes til flydende køling?
Hovedårsagen til at ingeniører mener fluorpolymerer er, at de kan give en kombination af egenskaber, der kan være vanskelige at opnå med en konventionel elastomer i visse anvendelser.
Typiske betragtninger omfatter:
- Stærk kemisk modstand
- Bredtemperaturkapacitet
- Lav overfladeaktivitet
- Fluid- kontakt ydeevne
- Potentielt nyttige permeationskarakteristika
- Mulighed for krævende væskemiljøer
Disse karakteristika er særligt relevante, når kølemiddelformuleringen eller driftsbetingelserne er mere krævende end en standard vandglycolloop.
3. Første spørgsmål: Hvilken kølervæske bruger du?
Materialevalg bør begynde med kølemidlet.
Et kølesystem kan anvende vand, vand-glycol blandinger eller specielt formuleret dielektriske og termalmanagement væsker. Formuleringen kan også indeholde tilsætningsstoffer til kontrol af korrosion, biologisk vækst eller andre systemegenskaber.
To væsker, der forekommer ens på en grundlæggende specifikation ark kan interagere forskelligt med en slange materiale under faktiske driftsforhold.
Derfor bør kompatibilitet vurderes ved hjælp af den faktiske kølemiddelformulering, koncentration og driftstemperatur.
Dette er også grunden til, at et materiale ikke bør udvælges udelukkende fra en generisk erklæring som "kemisk resistent".
4. Når kemisk kompatibilitet bliver den vigtigste driver
Fluoropolymer slange bliver mere attraktiv, når kølemidlet kemi skaber bekymringer for konventionelle slangematerialer.
I disse tilfælde bør ingeniøren evaluere:
- Kulsyresammensætning
- Tilsætningsstof
- Koncentration
- Driftstemperatur
- Kontinuerlig eksponeringstid
- Forventet levetid
Målet er ikke at vælge det mest kemisk resistente materiale til rådighed. Det er at vælge et materiale, der forbliver stabilt under de faktiske forhold i kølerummet.
For en dybere diskussion, se Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre.
5. Når temperatur er en bekymring
Temperatur er en anden grund til at overveje fluoropolymer konstruktion.
Nogle kølesystemer oplever højere driftstemperaturer, kortvarige temperaturtoppe eller gentagen termisk cykling.
Fluoropolymerer er kendt for deres brede temperaturegenskaber, hvilket kan gøre dem nyttige i applikationer, hvor temperaturen konvolut er uden for det foretrukne udvalg af nogle konventionelle slangematerialer.
Den maksimale temperatur for den færdige slange skal dog kontrolleres i stedet for at antage, at polymerens offentliggjorte materialeegenskaber repræsenterer slangens tilladte driftsgrænse.
Forstærkning, fittings, tætninger og den specifikke slangegeometri kan alle påvirke det endelige driftsområde.
6. Når renlighed sager
Nogle væskesystemer lægger større vægt på at opretholde kølemiddelkvaliteten og kontrollere forureningen.
I sådanne systemer er den indre fluidkontaktflade en vigtig del af designet.
Inderrør af fluoropolymer kan tages i betragtning, når deres overflade- og kemiske egenskaber passer til renhedskravene i ansøgningen.
Men det indre materiale er kun en del af billedet. Fremstillingsrenhed, montageprocedurer, skylning, emballering og opbevaring kan også påvirke en færdig slanges tilstand.
7. Når Permeation skal betragtes
Permeation er undertiden overset under slangevalg.
I en lukket køleløkke, langtidsvæskeretention kan betyde noget. Afhængig af kølemidlet og systemarkitektur, interaktion mellem væske og slange materiale kan blive en design overvejelse.
Fluoropolymer materialer kan være attraktive i anvendelser, hvor permeation egenskaber er vigtige, men faktisk ydeevne bør evalueres ved hjælp af data for den specifikke slange konstruktion.
Et polymerdatablad alene forudsiger ikke nødvendigvis en flerlagsslanges opførsel under reelle driftsforhold.
8. Når Konventionelle elastomiske Hummer kan være nok
En fluoropolymer slange er ikke automatisk det bedste valg.
Hvis kølekredsløbet anvender et kompatibelt kølemiddel, fungerer inden for et moderat temperaturområde og ikke har usædvanlige renhedskrav eller permeationskrav, kan en passende designet EPDM eller silikoneslange være tilstrækkelig.
Disse materialer kan give nyttig fleksibilitet og er almindeligt anvendt i fluidhåndtering applikationer.
Beslutningen bør derfor baseres på tekniske krav og ikke på den antagelse, at et mere specialiseret materiale altid er bedre.
For en materiel sammenligning, se EPDM flydende køleslange vs. Silicone slange: Hvilket er bedre for AI Data Centers?.

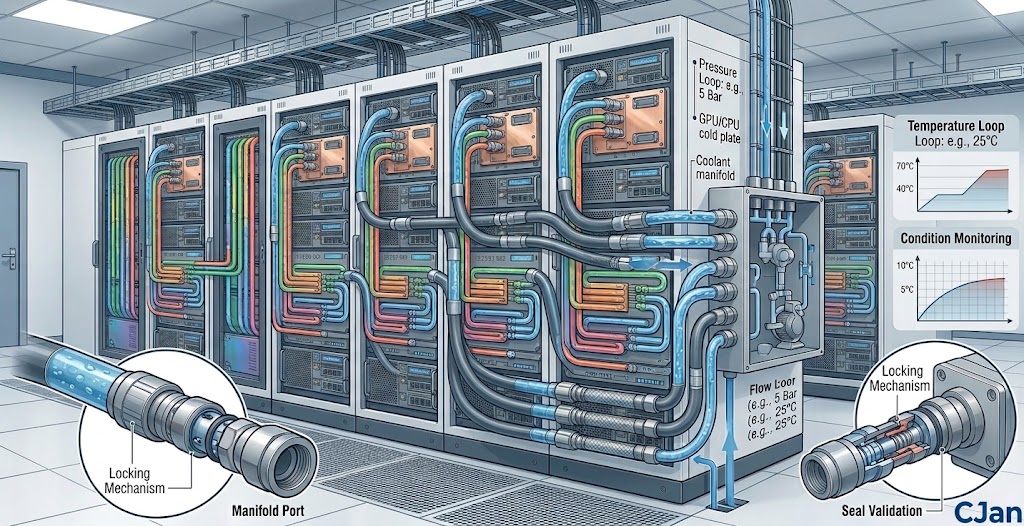

9. Fluoropolymer Slange og AI Data Centers
AI datacentre skaber stadig mere krævende thermalmanagement miljøer.
Højere rack effekt kan øge den kølebelastning, der er placeret på flydende køleinfrastruktur. Slanger kan være nødvendigt at tilslutte kolde plader, manifolder, CDUs og andre komponenter i stadig mere tæt udstyr layouts.
I disse systemer skal slangen opfylde mere end et enkelt krav.
- Krævet kølemiddelkompatibilitet
- Driftstryk
- Driftstemperatur
- Krævet strømningshastighed
- Trykfald
- Mindste kurveradius
- Forbindelsesindstilling
- Vedligeholdelseskrav
Et fluoropolymerrør kan opfylde et eller flere af disse krav, men den komplette slangeenhed skal stadig evalueres.
Se Sådan vælger du den rigtige flydende køleslange til høj massefylde AI servere for yderligere rack- level overvejelser.
10. Fluoropolymer slange til halvleder udstyr køling
Halvlederudstyr kan stille forskellige krav til en køleslange sammenlignet med en konventionel datacenter køleløkke.
Procesvæsker, udstyr renlighed og kemisk eksponering kan gøre materiale kompatibilitet en mere væsentlig overvejelse.
I sådanne anvendelser kan fluoropolymer slangekonstruktion vurderes, når fluidkontaktmaterialet skal kunne modstå et krævende kemisk miljø.
Den endelige udvælgelse bør stadig baseres på kravene til procesvæske, temperatur, tryk, flow og tilslutningsudstyr.
11. PTFE eller PFA: Hvad skal du overveje?
PTFE og PFA er begge fluorpolymerer, men de er ikke udskiftelige i alle anvendelser.
PTFE er almindeligt anerkendt for sin kemiske resistens og brede temperatur kapacitet. PFA giver lignende fluoropolymer egenskaber, samtidig med at de tilbyder forskellige behandlingsegenskaber, fordi det er melt- processable.
Udvælgelsen bør derfor tage hensyn til både materialeegenskaber og fremstillingsbehov.
For en direkte sammenligning, se PTFE vs. PFA flydende køleslange: Hvad er forskellen?.
12. Fleksibilitet stadig sager
En almindelig fejl er at fokusere kraftigt på kemisk resistens og overse installationskrav.
Væske køleslanger ofte nødt til at passere gennem kompakte udstyrsrum. I en server rack, slangen kan være nødt til at køre rundt kolde plader, manifolds, kabelstier og anden hardware.
Den endelige slange skal derfor give en passende bøjningsradius uden at indføre overdreven mekanisk belastning.
Fleksibilitet afhænger af slangens diameter, vægtykkelse, forstærkning og konstruktion, ikke blot af, om slangen er fremstillet af en fluoropolymer.
13. Trykkapacitet afhænger af den komplette slange
En anden vigtig betragtning er presset.
Trykvurderingen af en flydende køleslange afhænger af faktorer, herunder:
- Intern diameter
- Vægtykkelse
- Styrkelse
- Temperatur
- Slangeanlæg
- Beslag og monteringsmetode
Ingeniørerne bør derfor anvende producentens trykvurdering til den specifikke slange i stedet for at estimere trykket alene fra polymeren.
Yderligere oplysninger findes på: Flydende køling Slangetryk Bedømmelse: Hvor meget pres har en AI Data Center Slangetryk behov?.
14. Slangestørrelse kan betyde mere end materiale
En kemisk kompatibel slange kan stadig være et dårligt valg, hvis dens indvendige diameter er for lille til den nødvendige strøm.
Mindre interne diametre øger generelt strømningshastigheden og kan øge tryktabet. Dette kan påvirke pumpekravene og den samlede hydrauliske balance i et kølekredsløb.
Slangestørrelse bør derfor fastlægges ud fra den krævede strømningshastighed, tilladte trykfald og tilslutningsdimensioner.
Se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
15. Når en Fluoropolymer slange kan være det rigtige valg
Der er ingen enkelt tilstand, der automatisk kræver en fluoropolymer slange.
I stedet bliver det en stærkere kandidat, når flere krav peger i samme retning.
| Ansøgningskrav | Hvorfor Fluoropolymer kan betragtes |
|---|---|
| Påvisning af kølemiddelkemi | Stærk kemisk modstand kan være værdifuld |
| Forhøjet temperatur | Bredtemperaturkapacitet |
| Eksponering for væske på lang sigt | Materiel stabilitet bliver vigtigt |
| Krav til ren fluid- kontakt | Fluoropolymer indvendige lag kan overvejes |
| Permeation bekymringer | Specifikke fluoropolymerkonstruktioner kan give nyttige egenskaber |
| Køling af specialudstyr | Materiale kompatibilitet kan opveje konventionelle slangevalg |
16. Når du sikkert ikke har brug for en
Hvis kølerummet bruger et velforstået kølemiddel, og driftsforholdene er komfortable inden for en passende elastomerisk slanges kapacitet, kan der være ringe grund til at flytte til en fluoropolymer konstruktion.
Hvis ansøgningen f.eks. ikke indeholder usædvanlige krav til kemisk eksponering, temperatur, renlighed eller permeation, kan EPDM eller silikone allerede give den krævede ydeevne.
Målet bør være en passende slange - ikke den mest teknisk avancerede slange til rådighed.
17. Evaluer ikke slangerøret i isolation
En flydende køleslange er en del af en større enhed.
Slangen kan forbinde til fittings, ventiler, manifolder, kolde plader eller UQD koblinger. Hver grænseflade kan påvirke pålideligheden.
Hvis slangematerialet er yderst kompatibelt, men forseglingen er uegnet til kølemidlet, kan den komplette enhed stadig ikke opfylde kravene til påføring.
Materielt valg og tilslutningsdesign bør derfor overvejes sammen.
18. Monteringsbetingelser bør defineres tidligt
Slangeføring skal overvejes, før den endelige slangekonstruktion vælges.
Ingeniører bør identificere:
- Tilgængelig installationsplads
- Krævet slangelængde
- Mindste kurveradius
- Bevægelse under installation eller vedligeholdelse
- Potentiel kontakt med omgivende udstyr
- Montering
En slange, der fungerer godt under laboratorieforhold, kan stadig være uegnet, hvis den ikke kan ledes korrekt i selve udstyret.
19. En praktisk Fluoropolymer Slangevalg Workflow
Denne sekvens hjælper med at forhindre materialevalg i at blive afbrudt fra det faktiske kølesystem.
20. Hvilke data skal sendes til en slangeleverandør?
Når du anmoder om en fluoropolymer flydende køleslange, kan det at give applikationsdata upfront forbedre kvaliteten af anbefalingen betydeligt.
- Coolant navn og formulering
- Koelanskoncentration
- Normal driftstemperatur
- Maksimal og mindste temperatur
- Driftstryk
- Maksimalt tryk
- Krævet strømningshastighed
- Krævet indvendig diameter
- Slangelængde
- Mindste kurveradius
- Type fitting
- Krav til UDD
- Renhedskrav
- Forventede driftsbetingelser
21. Hvordan CJAN nærmer sig valg af flydende køleslange
CJAN 's flydende køleslange løsninger dækker forskellige materialer og konstruktionskrav til termal- management applikationer.
Den CJAN Flydende køling området er beregnet til anvendelser, hvor kravene til slangemateriale, konstruktion og tilslutning skal vurderes sammen.
Tilgængelige flydende køleslangeprodukter omfatter LCH, LCH- SD og LCH- SDS.
For projekter, der kræver fluoropolymer-konstruktion, skal den relevante materiale- og slangekonfiguration vurderes i forhold til de faktiske køleforhold, temperatur, tryk, flow og monteringsforhold.

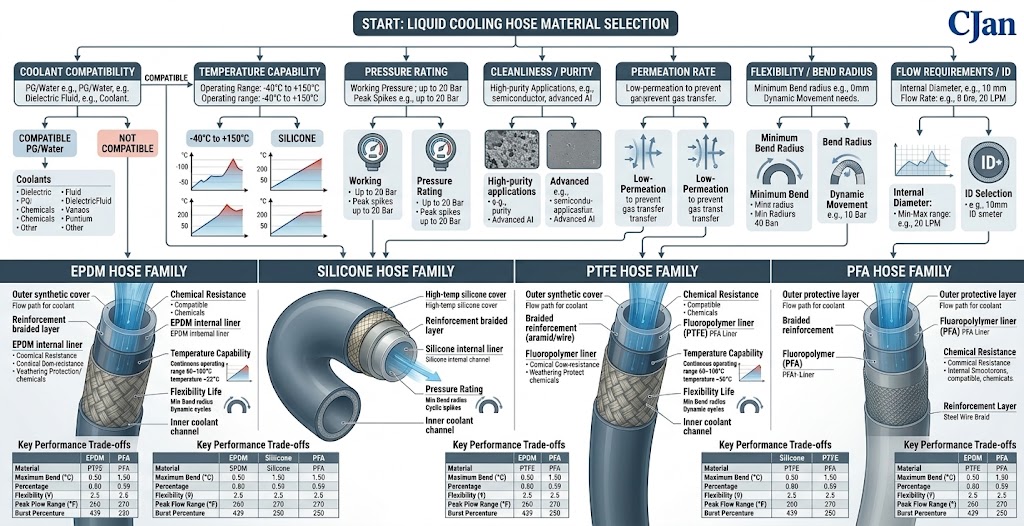

22. En enkel beslutningsramme
| Spørgsmål | Hvis ja | Hvis nej |
|---|---|---|
| Kræver kølemiddel kompatibilitet? | Vurdere fluoropolymer muligheder | Fortsætte med at sammenligne konventionelle materialer |
| Er temperaturen usædvanlig krævende? | Gennemgå fluoropolymer kapacitet | Sammenlign alle passende slangematerialer |
| Er renlighed eller fluid- kontakt egenskaber afgørende? | Evaluere fluoropolymer indre lag | Overvej anvendelses- bevist alternativer |
| Er permeationskarakteristika vigtige? | Sammenlign specifikke slangekonstruktioner | Fokus på andre udvælgelsesfaktorer |
| Er fleksibilitet kritisk? | Sammenlign faktiske ben- radius data | Brug standardrutekriterier |
23. Det bedste materiale er ansøgning Afhængig
Der er en tendens i tekniske diskussioner til at søge efter et enkelt "bedste" slangemateriale.
Flydende køling virker ikke på den måde.
EPDM, silikone, PTFE og PFA har hver deres forskellige egenskaber. Et materiale, der er ideelt til et kølekredsløb kan være unødvendigt eller upraktisk for en anden.
Den bedre teknik er først at definere operationsrammen og derefter vælge den slangekonstruktion, der opfylder den.
Konklusion
En fluoropolymerslange bør overvejes, når den faktiske køleapplikation skaber krav, der begrunder dens egenskaber.
Kemisk kompatibilitet, temperaturegenskaber, renlighed og permeation kan alle være grunde til at undersøge fluoropolymer konstruktion. Men disse faktorer bør overvejes sammen med tryk, flow, bøjning radius, fittings og monteringsforhold.
For AI datacentre og andre krævende termal- management applikationer, den mest pålidelige tilgang er at evaluere den komplette slange samling i stedet for at vælge et materiale baseret på en enkelt egenskab.
Når programmet ikke kræver fluoropolymer ydeevne, kan en korrekt valgt EPDM eller silikone slange forblive den mere praktiske løsning.
Yderligere oplysninger kan fås ved henvendelse til: CJAN Flydende køling ansøgningsside.
