PTFE vs. PFA flydende køleslange: Hvad er forskellen?

Fluoropolymer slanger er ikke den første mulighed, der kommer til at tænke på for hvert flydende kølesystem. Men når et kølekredsløb har krævende kemiske, temperatur eller renlighed krav, kan PTFE og PFA blive vigtige kandidater.

PTFE og PFA tilhører fluoropolymerfamilien og har flere nyttige egenskaber. Samtidig er deres behandlingsegenskaber, fleksibilitet, permeabilitet og anvendelseshensyn ikke identiske.

For ingeniører, der specificerer en flydende køleslange, er spørgsmålet derfor ikke blot, om PTFE eller PFA er det "bedre" materiale.

For en bredere materialesammenligning, se EPDM vs. Silicone vs. PTFE: Hvilket slangemateriale er bedst til flydende køling?.

1. Hvorfor sammenligne PTFE og PFA?

Flydende kølesystemer kan fungere under forskellige kombinationer af temperatur, tryk, væskekemi og installationsbegrænsninger.

I enkle vandbaserede systemer, kan konventionelle elastomerslanger være tilstrækkeligt. Mere krævende applikationer kan kræve en fluoropolymer indre rør eller en specialiseret flerlagskonstruktion.

PTFE og PFA tages ofte i betragtning, når ingeniører har brug for egenskaber som:

• Høj kemisk modstand
• Bredtemperaturkapacitet
• Lav interaktion med mange væsker
• God modstandsdygtighed over for korrosionsrelaterede væskemiljøer
• Lav overfladeaktivitet

Disse karakteristika kan være nyttige, men de bør altid vurderes i forhold til de faktiske kølemiddel- og systemkrav.

2. Hvad er PTFE?

PTFE, eller polytetrafluorethylen, er en fluoropolymer, der er kendt for sin kemiske resistens og brede temperaturegenskaber.

Det har en relativt lav friktion overflade og bruges i mange krævende fluid- håndtering applikationer.

Ved væskekøling kan PTFE overvejes, når væskekompatibilitet og temperaturydelse er vigtige konstruktionsfaktorer.

Men de mekaniske egenskaber af en PTFE slange afhænger af dens dimensioner, vægkonstruktion og forstærkning.

3. Hvad er PFA?

PFA, eller perfluoralkoxypolymer, er en anden fluoropolymer, der anvendes i krævende fluidhåndteringsmiljøer.

Ligesom PTFE, PFA tilbyder stærk kemisk modstand og bred temperatur kapacitet.

En praktisk forskel er, at PFA er meltprocesserbar, hvilket giver producenterne større fleksibilitet i produktionen af visse rørgeometrier og konstruktioner.

Dens egenskaber kan gøre PFA attraktiv i anvendelser, hvor kemisk modstand skal kombineres med specifikke rør- eller slangekonstruktionskrav.

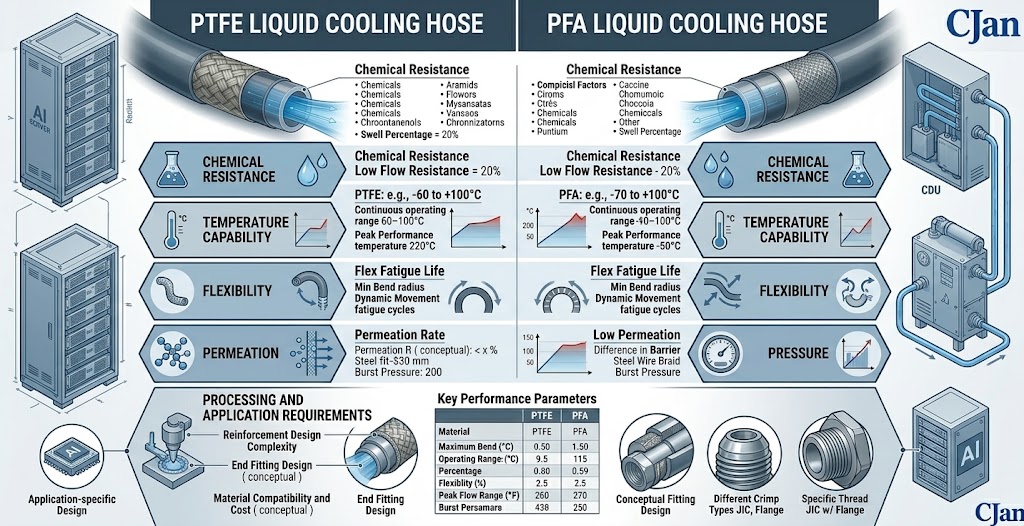

4. PTFE vs. PFA på en Glance

Faktor	PTFE	PFA
Familie	Fluoropolymer	Fluoropolymer
Kemisk modstand	Fremragende for mange krævende væsker	Fremragende for mange krævende væsker
Temperaturkapacitet	Bred, applikationsafhængig	Bred, applikationsafhængig
Fleksibilitet	Afhænger stærkt af slangekonstruktion	Afhænger stærkt af slangekonstruktion
Forarbejdning	Forarbejdet på en anden måde end smeltbare polymerer	Smelteprocesserbar
Anvendelse	Krav om anvendelse af fluidhåndtering	Krav om anvendelse af fluidhåndtering

Denne sammenligning bør behandles som en materialeniveauoversigt snarere end som en præstationsgaranti for en bestemt slange.

5. Kemisk modstand

Kemisk resistens er en af hovedårsagerne til, at ingeniører overvejer fluorpolymerer.

PTFE og PFA kan modstå en lang række kemikalier, som er værdifulde i systemer, hvor væskemiljøet er mere krævende end konventionelle vand eller glycol løkker.

"kemisk resistent" betyder dog ikke kompatibel med ethvert muligt kølemiddel under alle forhold.

Den faktiske væskesammensætning, koncentration, temperatur og eksponeringstid bør overvejes.

6. Temperaturydelse

Både PTFE og PFA er forbundet med brede temperaturegenskaber sammenlignet med mange konventionelle elastomerer.

Det kan være nyttigt, når et flydende kølekredsløb oplever høje temperaturer eller betydelig termisk cykling.

Den faktiske driftsgrænse tilhører imidlertid den komplette slangeenhed snarere end polymerens navn alene.

Forstærkning, fittings, tætninger og andre bygningsdele kan have forskellige grænser.

7. Fleksibilitet er et byggespørgsmål

Det er fristende at antage, at alle fluoropolymerslanger opfører sig ens. I praksis kan fleksibiliteten variere betydeligt mellem slangedesigns.

Vægtykkelse, diameter, forstærkning og flerlags konstruktion påvirker alle hvordan en slange bøjer.

Dette betyder noget i AI datacentre, fordi køling forbindelser kan være nødt til at passe omkring servere, kolde plader, manifolds og rack infrastruktur.

En fluoropolymer slange bør derfor vurderes ved hjælp af dens faktiske ben- radius specifikation.

8. PTFE og PFA i højtrykskølesystemer

Som AI computing tæthed stiger, kølesystemer har mindre fysisk plads til rådighed for routing.

Slanger kan være nødvendigt at forbinde komponenter uden at forstyrre nabohardware eller skabe overdreven mekanisk stress.

Materialevalg og slangekonstruktion bør derfor overvejes under ét.

Se Sådan vælger du den rigtige flydende køleslange til høj massefylde AI servere for en bredere diskussion af krav til højdensitetsrack.

9. PTFE vs. PFA for kølemiddelkompatibilitet

For begge materialer bør kompatibilitet bekræftes ved hjælp af det faktiske kølemiddel i stedet for et generisk materialekort alene.

Moderne kølevæsker kan indeholde additiver til kontrol af korrosion, biologisk vækst eller andre væskeegenskaber.

Disse tilsætningsstoffer kan ændre kompatibilitetsbilledet.

En korrekt evaluering bør derfor omfatte:

• Base kølemiddelkemi
• Tilsætningsstof
• Koncentration
• Driftstemperatur
• Eksponeringsvarighed
• Trykforhold

10. Permeation Overvejelser

Permeation kan betyde noget i closed- loop kølesystemer, hvor opretholdelse af kølemiddel tilstand over lange perioder er vigtigt.

Gennemtrængelighed adfærd slangematerialet kan påvirke væskeretention og interaktion mellem køleløkken og dens miljø.

Når dette er en kritisk konstruktionsparameter, skal ingeniører sammenligne målte data for den specifikke slangekonstruktion i stedet for kun at stole på generelle polymeregenskaber.

11. Renlighed og fluid kvalitet

Nogle thermal- management systemer stiller strenge krav til kølemiddel renhed.

I sådanne anvendelser kan det indre rørmateriale, fremstillingsprocessen, rengøringsproceduren og emballagen alle være relevante.

PTFE eller PFA kan overvejes, når en fluoropolymerfluid- kontaktflade er ønskelig, men den komplette fremstillings- og valideringsproces skal stadig gennemgås.

12. Trykkapacitet

PTFE og PFA bør ikke kun sammenlignes med deres polymeregenskaber, når trykket er det vigtigste problem.

En slanges trykevne afhænger af dens diameter, vægtykkelse, forstærkning, temperatur og konstruktion.

En forstærket fluoropolymer slange kan derfor have væsentligt forskellige trykegenskaber fra et uforstærket rør.

For trykvalg, se Flydende køling Slangetryk Bedømmelse: Hvor meget pres har en AI Data Center Slangetryk behov?.

13. Forstærkning kan ændre slangeydelse

Når fleksibilitet og trykbestandighed skal afbalanceres, bliver forstærkning en vigtig del af slangens design.

Armeringslaget kan bidrage til trykkapacitet og dimensionel stabilitet, mens det indre fluoropolymer lag giver fluid- kontakt overflade.

Denne flerlagstilgang er ofte mere nyttig end at evaluere PTFE eller PFA som isolerede materialer.

14. PTFE vs. PFA-forarbejdning

En vigtig materialeniveauskelnen er forarbejdning.

PTFE forarbejdes normalt anderledes end smelteprocesserbare fluorpolymerer, mens PFA kan smeltes.

Denne forskel kan påvirke fremstillingsmetoderne og de typer af rør geometrier eller konstruktioner, der kan produceres.

For en kunde er det praktiske spørgsmål, om den endelige slange kan opnå de ønskede dimensioner, tolerancer og ydeevne - ikke blot hvilken polymer der har den mest attraktive materialespecifikation.

15. Overfladeegenskaber

Fluoropolymer overflader er generelt kendetegnet ved lav overfladeenergi og lav friktion.

For fluidhåndteringsapplikationer kan disse egenskaber være nyttige i visse design.

Ikke desto mindre er systemrenlighed, væskeadfærd og slangegeometri stadig vigtigt for den faktiske køle- loop ydeevne.

16. Flow og intern diameter

Valget mellem PTFE og PFA fjerner ikke behovet for korrekt slangestørrelse.

Intern diameter påvirker strømningshastighed og tryktab.

En slange med fremragende materialekompatibilitet kan stadig være uegnet, hvis dens indvendige diameter skaber et for stort trykfald for den nødvendige strømningshastighed.

Med hensyn til dimensionering, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.

17. Bøje Radius og installation

Fluoropolymer slanger skal dirigeres efter deres angivne bøjningsradius.

Skarpe bøjninger kan indføre mekanisk stress, påvirke slangens form og placere ekstra belastninger på fittings.

I en tæt serverrack bør installationsplads derfor overvejes, før slangens diameter og konstruktion er afsluttet.

18. Fittings Matter så meget som Tube

Slangen fungerer ikke som en isoleret komponent.

Beslag, forseglinger og UQD-forbindelser er en del af den komplette væskevej.

Når der anvendes en fluoropolymerslange, skal ingeniørerne kontrollere, at tilslutningssystemet er egnet til samme driftstemperatur, tryk og kølemiddel.

En kompatibel slange, der er forbundet med en uegnet montering, skaber ikke en pålidelig samling.

19. PTFE vs. PFA for AI Data Center applikationer

For AI datacenter køling, fluoropolymer slanger kan overvejes, når ansøgningen har specifikke krav, der gør dem attraktive i forhold til konventionelle elastomerslanger.

Mulige overvejelser omfatter:

• Kulsyrekemi
• Temperaturområde
• Væskerenhed
• Krav til permeation
• Tryk
• Fleksibilitet
• Tilgængelig installationsplads

Materialet bør udvælges på grundlag af selve systemet i stedet for blot fordi det er klassificeret som fluoropolymer.

20. PTFE vs. PFA til halvleder køling

Fluoropolymer materialer er også relevante for halvlederudstyr, hvor væskekompatibilitet og renlighed kan være vigtige overvejelser.

Kravene til halvlederkøling kan afvige fra kravene i et AI datacenter, selv når begge systemer bruger flydende køling.

Derfor bør slangevalg begynde med procesbetingelserne og væskespecifikationen.

CJAN arbejder også med specialiserede fluidhåndteringsapplikationer, hvor fluoropolymer slangekonstruktioner kan evalueres i henhold til projektkrav.

21. Når PTFE kan betragtes

PTFE kan tages i betragtning, når en applikation kræver et fluoropolymerfluid- kontaktlag med stærk kemisk modstand og bredtemperatur.

Det kan være særligt relevant, når væskemiljøet kræver det, og kompatibiliteten er en primær designovervejelse.

Den endelige slangekonstruktion bør stadig kontrolleres for tryk, fleksibilitet, bøjningsradius og tilslutningskrav.

22. Når PFA kan betragtes

PFA kan overvejes til anvendelser, der kræver fluoropolymer kemisk resistens sammen med fremstillingsegenskaber, der er forbundet med en meltprocesserbar fluoropolymer.

Dens egnethed afhænger af de faktiske krav til geometri, temperatur, tryk, kølemiddel og ydeevne.

Som med PTFE bør den endelige beslutning baseres på den komplette slangespecifikation.

23. Bør PTFE eller PFA altid erstatte EPDM eller Silicone?

Nej.

Fluorpolymerer kan tilbyde værdifulde egenskaber, men disse egenskaber er ikke nødvendige i alle flydende kølesystemer.

For mange konventionelle køleløkker kan en passende EPDM eller silikone slange give den ønskede ydeevne med en enklere og mere økonomisk konstruktion.

Materialet bør derfor udvælges i henhold til ansøgningen og ikke i henhold til et hierarki af materialer.

Se EPDM vs. Silicone flydende køleslange: Hvilket er bedre for AI Data Centers?.

24. En praktisk udvælgelse Matrix

Krav	PTFE	PFA
Kemisk modstand	Stærk kandidat til krævende væskemiljøer	Stærk kandidat til krævende væskemiljøer
Temperatur	Bred kapacitet, applikationsafhængig	Bred kapacitet, applikationsafhængig
Fleksibilitet	Byggeafhængige	Byggeafhængige
Permeation	Vurdering af specifik konstruktion	Vurdering af specifik konstruktion
Tryk	Afhænger af forstærkning og dimensioner	Afhænger af forstærkning og dimensioner
Forarbejdning	Forskellige forarbejdningskrav	Smelteprocesserbar
Endelig markering	Baseret på fuldstændige anvendelseskrav

25. Hvad ingeniører skal anmode fra en slangeleverandør

Ved vurdering af PTFE eller PFA flydende køleslange, skal en leverandør gives tilstrækkelige oplysninger til at give en meningsfuld anbefaling.

• Coolant type og formulering
• Driftstemperatur og maksimumstemperatur
• Driftstryk og maksimalt tryk
• Krævet strømningshastighed
• Slangens indvendige diameter
• Krævet længde
• Mindste kurveradius
• Monteringskrav
• Krav til UDD
• Renhedskrav
• Permeation overvejelser

26. CJAN Fluoropolymer og flydende kølemuligheder

CJAN leverer slangeløsninger, der dækker forskellige materiale- og konstruktionskrav til brug i forbindelse med fluidhåndtering.

Til brug ved flydende afkøling CJAN Flydende køling området omfatter slangekonfigurationer, der er konstrueret til termalstyring.

Den aktuelle LCH flydende køleslange, LCH- SD og LCH- SDS produkter kan evalueres i henhold til projektkrav.

Hvis der er behov for et fluoropolymer-materiale, bør den relevante slangekonstruktion vælges på grundlag af kølemidlet, temperaturen, trykket, gennemstrømningen og tilslutningsforholdene frem for materialenavnet alene.

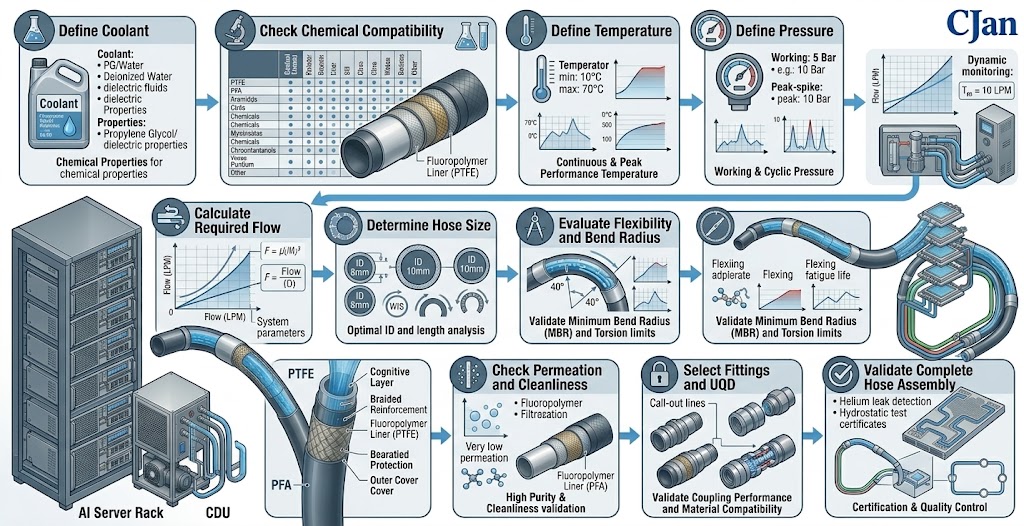

27. En bedre PTFE vs. PFA udvælgelsesproces

Denne fremgangsmåde holder materialevalg forbundet med det faktiske kølesystem.

28. Afsluttende betragtninger

PTFE og PFA er begge vigtige fluoropolymer muligheder for krævende fluidhåndtering applikationer.

Deres ligheder gør dem attraktive for applikationer, der kræver stærk kemisk modstand og bred temperatur kapacitet, mens deres forskelle kan påvirke fremstilling og endelige slange design.

For AI data center flydende køling, bør det korrekte valg baseres på kølemidlet, temperatur, tryk, flow, fleksibilitet, renlighed, permeation og tilslutning krav.

Med andre ord bestemmes det bedste materiale ikke af et materialesammenligningsdiagram alene. Det bestemmes af, hvor godt den komplette slangeenhed fungerer i det faktiske kølesystem.

Konklusion

PTFE og PFA kan begge give værdifulde præstationskarakteristika til krævende flydende køleapplikationer.

PTFE er almindeligt anerkendt for sin kemiske resistens og brede temperatur kapacitet, mens PFA tilbyder lignende fluoropolymer egenskaber sammen med meltprocesserbare fremstillingsfordele.

For ingeniører, der vælger en flydende køleslange, er det vigtigste skridt at evaluere hele programmet i stedet for at vælge mellem to materialenavne isoleret.

Coolant kompatibilitet, temperatur, tryk, flow, bøjningsradius, permeation, renlighed, fittings og UQD krav skal alle tages i betragtning før den endelige udvælgelse.
