Silikone flydende køleslange: vigtige fordele og begrænsninger

Silikoneslangen anvendes i vid udstrækning i applikationer, hvor fleksibilitet, temperatur og ren væskehåndtering er vigtige. Disse egenskaber gør også silikone til et praktisk materiale at overveje for nogle flydende kølesystemer.

Men silikone er ikke automatisk det rigtige valg for hvert kølekredsløb.

Kølemiddelformuleringen, driftstemperaturen, trykket, gennemstrømningshastigheden, permeationskravene og slangekonstruktionen påvirker alle, om en siliconeflydende køleslange er hensigtsmæssig.

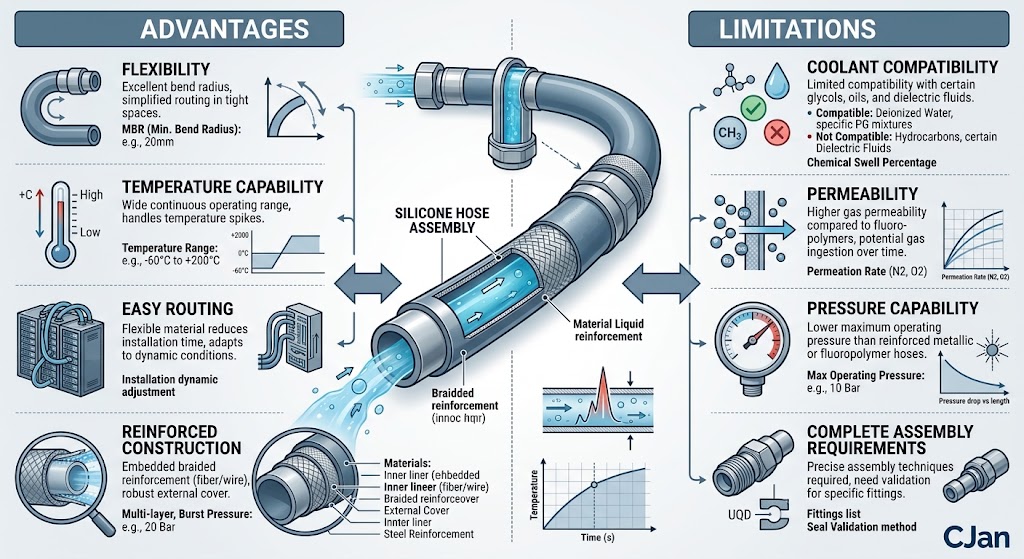

Denne artikel undersøger, hvor silikone flydende køleslanger kan være nyttige, hvad begrænser ingeniører bør overveje, og hvordan silikone sammenligner med andre slange materialer.

1. Hvorfor Silicone betragtes som flydende køling

Flydende kølesystemer kræver ofte en slange, der kan ledes gennem begrænset installationsområde uden at skabe overdreven mekanisk stress.

Silikone er naturligt fleksibel og kan imødekomme mange routingkrav lettere end nogle stive eller mindre fleksible materialer.

Det kan også give nyttig temperatur kapacitet og er tilgængelig i forskellige slangekonstruktioner, herunder forstærkede design.

Af disse grunde kan silikone overvejes til anvendelser som:

• AI server flydende køling
• Datacenter termisk styring
• Nedkøling af industriudstyr
• Termalbehandlingsudstyr
• Andre væskesystemer med lukket sløjfe

2. Byggeanliggender mere end det materielle navn

En silikone flydende køleslange er ikke blot et stykke silikoneslanger.

En færdig slange kan indeholde flere lag designet til at give forskellige funktioner.

Det indre lag giver fluid- kontakt overflade, mens forstærkning kan forbedre trykkapacitet og dimensional stabilitet. Det ydre lag giver yderligere beskyttelse mod det omgivende miljø.

Derfor kan to silikoneslanger med lignende dimensioner have væsentligt forskellige præstationskarakteristika.

3. Fordel: Fleksibilitet

Fleksibilitet er en af silikoneslangens mest nyttige egenskaber for væskekøling.

Køling komponenter er sjældent arrangeret i en helt lige linje. Slanger kan være nødvendigt at rute rundt server hardware, manifolds, kolde plader, kabelstier og strukturelle komponenter.

En fleksibel slange kan gøre installationen lettere og kan reducere behovet for stive rørsektioner i visse design.

Fleksibilitet må dog ikke forveksles med ubegrænset bøjningsevne.

Fabrikantens mindste bøjningsradius skal altid overholdes.

4. Fordel: Temperaturkapacitet

Silikonematerialer kan fungere over et relativt bredt temperaturområde sammenlignet med mange konventionelle gummimaterialer.

Dette kan være nyttigt, når et kølesystem oplever forhøjede temperaturer eller gentagen termisk cykling.

Ingeniørerne bør dog skelne mellem silicons temperaturegenskaber som materiale og den tilladte temperatur i en færdig slangeenhed.

Forstærkning, fittings, forseglinger og slangekonstruktionen kan påvirke den endelige driftsgrænse.

5. Fordel: Egnet til Complex Slow Routing

Moderne flydende kølesystemer kan indeholde mange forbindelsespunkter.

I en højdensitetsserverrack kan den tilgængelige plads omkring kølekomponenter begrænses. En slange, der kan drejes rent uden skarp deformation kan forenkle installationen.

Silicone kan være attraktiv i disse situationer på grund af sin iboende fleksibilitet.

Konstruktionsmålet bør ikke desto mindre kontrolleres - ikke blot at vælge den blødeste slange, der er til rådighed.

6. Fordel: Tilgængelighed i Forstærkede Konstruktioner

Silikoneslanger kan fremstilles med forstærkning for at forbedre den mekaniske ydeevne.

Afhængigt af konstruktionen kan forstærkning hjælpe slangen med at modstå det indre tryk og opretholde dens dimensionelle stabilitet under driften.

Mulige forstærkningsmetoder omfatter tekstil- eller andre konstruerede forstærkningsstrukturer.

Den faktiske trykfunktion skal altid tages fra den færdige slanges specifikationer.

7. Begrænsning: Coolant kompatibilitet skal kontrolleres

Silikone bør ikke vælges, blot fordi det er blevet brugt med succes i en anden køleapplikation.

Forskellige kølemiddelformuleringer kan opføre sig anderledes, når de udsættes for slangematerialer i lange perioder.

Ingeniører bør overveje:

• Kulsyresammensætning
• Tilsætningsstoffer
• Koncentration
• Driftstemperatur
• Eksponeringsvarighed
• Forventet levetid

Forenelighed bør vurderes i forhold til selve væsken i stedet for kun at være baseret på en generisk materialebeskrivelse.

Se Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre For at få en mere detaljeret drøftelse.

8. Begrænsning: Permeabilitet kan være vigtig

Permeabilitet er en anden faktor, der fortjener opmærksomhed i closed- loop flydende køling.

Et kølesystem kan være nødvendigt at opretholde kølemiddelsammensætningen over en længere tjenesteperiode. Afhængig af væske og systemdesign kan interaktion mellem kølemidlet og slangematerialet blive en teknisk overvejelse.

Silikone kan have højere gas- og damppermeabilitet end visse fluoropolymermaterialer.

Dette gør ikke silikone uegnet til flydende køling, men det betyder permeabilitet bør vurderes, når væskeretention eller miljømæssig interaktion er vigtig.

For krævende applikationer, ingeniører bør sammenligne data fra den faktiske slange konstruktion snarere end udelukkende stole på generelle materielle egenskaber.

9. Begrænsning: Trykkapacitet afhænger af slangekonstruktion

Silikone bør ikke i sig selv behandles som et tryk.

Trykevnen af en færdig silikoneslange afhænger af:

• Intern diameter
• Vægtykkelse
• Styrkelse
• Driftstemperatur
• Slangeanlæg
• Beslag

Til brug ved flydende køling bør ingeniører derfor anvende den specifikke slanges nominelle tryk i stedet for at antage, at alle silikoneslanger har samme trykmuligheder.

Se Flydende køling Slangetryk Bedømmelse: Hvor meget pres har en AI Data Center Slangetryk behov?.

10. Begrænsning: Blødhed er ikke det samme som pålidelighed

En meget fleksibel slange kan være praktisk at installere, men overdreven fleksibilitet kan skabe sine egne tekniske bekymringer.

Hvis en slange ikke er understøttet, kan den suge eller bevæge sig under installation og vedligeholdelse.

Gentagne bevægelser kan også placere ekstra belastninger på fittings.

Et godt slangedesign balancerer derfor fleksibilitet med tilstrækkelig forstærkning, støtte og routing kontrol.

11. Silikone vs. EPDM til flydende køling

Silicone og EPDM er begge vigtige elastomer muligheder for flydende køling applikationer, men deres egenskaber forskellige.

Faktor	Silicon	EPDM
Fleksibilitet	Generelt meget godt	Godt, byggeafhængigt
Temperaturkapacitet	Bred, applikationsafhængig	Bred, applikationsafhængig
Kølemiddelkompatibilitet	Skal verificeres	Skal verificeres
Permeabilitet	Kan være en overvejelse	Ansøgningsafhængig
Trykkapacitet	Byggeafhængige	Byggeafhængige
Typisk markeringsdriver	Fleksibilitet og temperaturkrav	Kølemiddelkompatibilitet og overordnede systemkrav

Ingen af materialerne er universelt bedre. Det korrekte valg afhænger af de faktiske køleforhold.

Se EPDM flydende køleslange vs. Silicone slange: Hvilket er bedre for AI Data Centers?.

12. Silicone vs. PTFE og PFA

Fluorpolymerer såsom PTFE og PFA tages ofte i betragtning, når kemisk resistens, fluidkontaktegenskaber eller andre krævende krav er vigtige.

Silicone kan derimod være attraktiv, når fleksibilitet og temperatur er vigtige prioriteter.

Beslutningen bør derfor begynde med kravene til anvendelse i stedet for en simpel materialefordeling.

For mere information om fluoropolymer valg, se Hvornår skal du bruge en Fluoropolymer slange i flydende kølesystemer?.

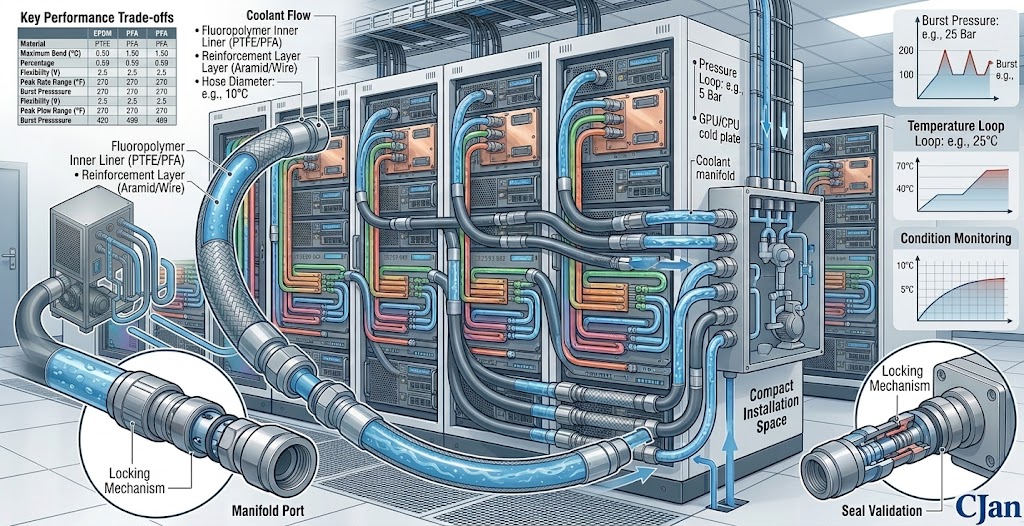

13. Silikone Slange i AI Datacenter køling

AI data center køling introducerer en kombination af hydrauliske og mekaniske krav.

Højere kølebelastninger kan kræve betydelig kølestrøm, mens høj-densitet rack layouts kan gøre slange routing vanskeligere.

For en silikone slange, ingeniører bør overveje:

• Kølemiddelkompatibilitet
• Krævet strømningshastighed
• Intern diameter
• Trykfald
• Driftstemperatur
• Trykvurdering
• Mindste kurveradius
• Forbindelsesindstilling

Slangen skal vælges som en del af hele kølekredsløbet frem for som en isoleret komponent.

For high-density rack applikationer, se Sådan vælger du den rigtige flydende køleslange til høj massefylde AI servere.

14. Silikoneslange og kølervæske

Materialevalg bestemmer ikke i sig selv den hydrauliske ydelse.

Intern diameter og slangelængde kan have en betydelig indvirkning på tryktabet.

Hvis en silikoneslange er for lille til den krævede strømningshastighed, kan det deraf følgende trykfald øge pumpekravene og påvirke systembalancen.

Ingeniører bør derfor beregne strømkravene, før de færdiggør slangemålene.

Se Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.

15. Silikone Slangebend Radius

Fleksibel routing er en af grundene til, at silikone overvejes til flydende køling, men den mindste bøjningsradius skal stadig overholdes.

En slange, der er bøjet for stramt, kan opleve lokal stress, deformation eller ekstra belastning på fittings.

Routing skal give en glat bøje i stedet for at tvinge slangen rundt et skarpt hjørne.

Dette er især vigtigt, når flere slanger er installeret tæt sammen.

For mere information, se Flydende køleslangebend Radius: Hvorfor fleksibilitet spørgsmål i AI Server racks.

16. Forbindelsesdesignsager

En silikone slange er kun en del af en køleforbindelse.

Beslag, tætninger, klemme eller krympede forbindelser og hurtigt frakobler alle påvirker pålideligheden af den færdige enhed.

Når der anvendes UQD-koblinger, vurderes slangens, koblingens og forseglingens komponenter som en komplet forbindelse.

Se Flydende køling Slange Quick Disconnects: Hvordan vælger UQD Couplings til AI-servere.

17. Hvordan Silicone Slange kan understøtte vedligeholdelse

Flydende kølesystemer skal være tilgængelige for inspektion og vedligeholdelse.

En fleksibel slange kan forenkle adgangen til komponenter i nogle udstyr layouts, især hvor stive rør ville begrænse bevægelsen.

Vedligeholdelsesadgang bør dog ikke resultere i gentagen bøjning eller vridning af slangen.

Hvis en forbindelse ofte afbrydes, vælges montering og UQD-design til den forventede vedligeholdelsescyklus.

18. Tegn på, at en silicone slange kan ikke være det rigtige valg

Silicone kan fortjener fornyet overvejelse, når ansøgningen har krav såsom:

• Meget krævende kølemiddel kemi
• Strenge permeationsgrænser
• Meget specifikke krav til fluid- kontakt
• Trykkrav ud over den valgte konstruktion
• Monteringsbetingelser uden for specifikationerne for slangens bøjningsradius
• Kompatibilitetsproblemer, der ikke kan løses gennem test

I disse situationer, ingeniører kan være nødt til at sammenligne EPDM, PTFE, PFA eller andre specialiserede slangekonstruktioner.

19. En praktisk silicone-slangetjekliste

Denne sekvens hjælper med at sikre, at materialevalg ikke bliver afbrudt fra de faktiske driftsforhold.

20. Hvilke oplysninger skal gives til slangeleverandøren?

For et silikone flydende køleslangeprojekt er følgende oplysninger nyttige:

• Coolanttype
• Koelanskoncentration
• Driftstemperatur
• Maksimal og mindste temperatur
• Driftstryk
• Maksimalt tryk
• Krævet strømningshastighed
• Slangens indvendige diameter
• Krævet længde
• Mindste kurveradius
• Type fitting
• Krav til UDD
• Renhedskrav
• Forventede driftsbetingelser

21. Hvordan CJAN nærmer sig valg af flydende køleslange

CJAN udvikler flydende køleslangeløsninger til applikationer, hvor materiale-, konstruktions- og tilslutningsbehov skal overvejes sammen.

Den CJAN Flydende køling Anvendelsesområdet omfatter slangeopløsninger til termalbehandlingssystemer.

Nuværende flydende køleprodukter omfatter LCH, LCH- SD og LCH- SDS.

Ved anvendelse af silikoneslange vælges den relevante konstruktion efter kølemidlet, trykket, temperaturen, gennemstrømningen og monteringsforholdene.

22. Silikone Slangevalg: En afbalanceret tilgang

Det stærkeste tilfælde for silikone stammer normalt fra en kombination af krav snarere end en isoleret egenskab.

Krav	Silikone Betragtning
Fleksibel routing	Ofte en stærk kandidat
Termisk cykling	Vurdering af den faktiske slangekonstruktion
Påvisning af kølemiddelkemi	Krav om kompatibilitetsprøvning
Permeation- følsomt system	Kræver omhyggelig evaluering
Højtryk	Gennemgå forstærkede slangespecifikationer
Kompakt rack routing	Evaluere bøje radius og forstærkning

23. Silicone er et værktøj, ikke et universelt svar

Den mest nyttige måde at vurdere silikone flydende køleslange er at behandle det som én mulighed inden for en bredere materialeudvælgelsesproces.

Silicone kan give en værdifuld kombination af fleksibilitet og temperatur kapacitet. Samtidig kan andre materialer give fordele i kemisk modstand, permeabilitet eller andre specialiserede krav.

Det endelige valg bør afspejle det faktiske kølesystem i stedet for en generel præference for ét materiale.

Konklusion

Silikone flydende køleslange kan være en praktisk løsning, hvor fleksibilitet, temperatur og installationskrav er vigtige.

Dens begrænsninger bør også forstås. Coolant kompatibilitet, permeabilitet, tryk evne og komplet slangekonstruktion alle skal overvejes, før slangen er angivet.

For AI datacentre, industriel termisk styring og andre flydende køling applikationer, den rigtige tilgang er at matche slangekonstruktionen til den komplette operationsramme.

Silicone kan være det rigtige valg for et system, mens EPDM, PTFE, PFA eller en anden konstruktion kan være bedre egnet til et andet.

Yderligere oplysninger kan fås ved henvendelse til: CJAN Flydende køling ansøgningsside.
