GLOBALSådan vælger du den rigtige flydende køleslange til høj massefylde AI servere
Som AI-servere bliver mere kraftfuld, køling design bliver mindre tilgivende.
Højdensitet GPU-systemer kan placere betydelige termiske belastninger i en relativt lille mængde rack plads. Flydende køling hjælper med at flytte varme væk fra disse komponenter, men ydelsen af køleløkken afhænger af hver del af væskevejen.
Slangen er en af de dele.
Det kan synes at være en simpel fleksibel forbindelse, men dens indre diameter, materiale, trykkapacitet, temperaturområde, bøjningsradius og tilslutningsmetode kan alle påvirke det endelige system.
For en oversigt over, hvordan flydende køling fungerer i AI infrastruktur, se Hvordan virker flydende køling i AI Data Centers?.
1. Hvorfor Slangevalg spørgsmål i høj-densitet AI-servere
I en konventionel air- afkølet server, er der ingen flydende slange kører direkte gennem køleløkken omkring computing hardware.

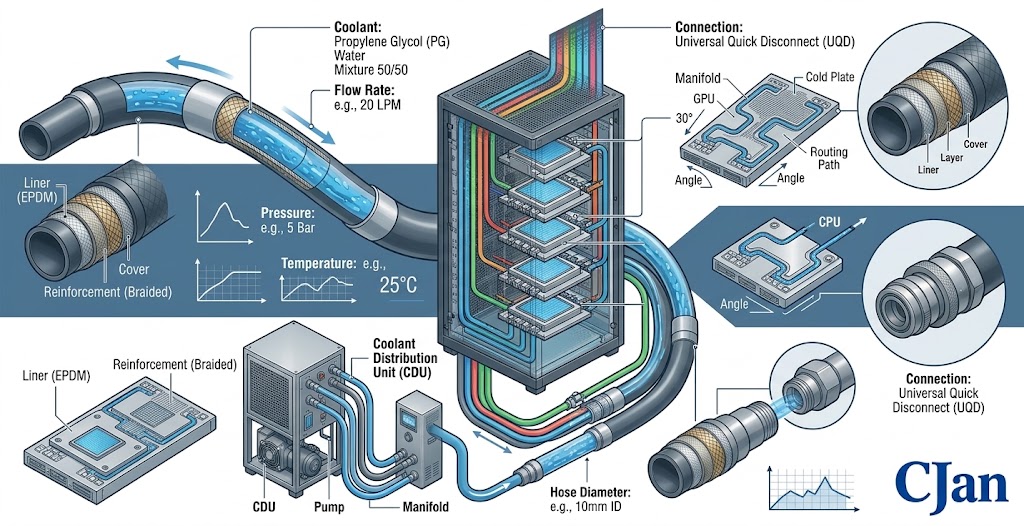

I et likvid-kølet system, kan fleksible slanger blive en del af den primære sti transporterer kølemiddel mellem komponenter.
Afhængigt af arkitekturen kan slanger forbinde:
- Koldplader
- Manifolds
- CPU 'er
- Serverkølemoduler
- UQDs
- Andre dele til væsker
Det gør slangevalg til en system- design beslutning snarere end blot en købsbeslutning.
2. Start med kølearkitekturen
Før du vælger en slange, skal du forstå, hvor den vil blive installeret.
En slange, der anvendes mellem en rack manifold og en server, kan have andre krav end en slange, der anvendes andre steder i køleinfrastrukturen.
De første spørgsmål bør være:
- Hvor er slangen?
- Hvilke komponenter forbinder den?
- Hvilken kølevæske flyder gennem den?
- Hvilket pres oplever det?
- Hvilket temperaturområde forventes det?
- Hvor meget flow kræves?
- Hvor meget bevægelse forventes det?
3. Definer kølemidlet først
Kølemidlet er et af de første parametre, der skal identificeres.
Forskellige flydende kølesystemer kan anvende forskellige kølemiddelformuleringer, og slangematerialet skal være egnet til selve væsken.
Materiel kompatibilitet bør vurderes sammen med temperatur og eksponeringsbetingelser.
For en mere detaljeret drøftelse, se Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre.
4. Bestem den krævede strømningshastighed
Slangen skal tillade den krævede kølemiddelstrøm uden at skabe unødvendig hydraulisk modstand.
Krævet flow afhænger af kølebelastningen og den tilladte temperaturforskel på tværs af systemet.
Et forenklet forhold er:
De faktiske systemberegninger bør anvende parametrene i den komplette køleløkke.
5. Vælg den interne diameter forsigtigt
Intern diameter har en direkte indflydelse på væskens hastighed og tryktab.
Hvis slangen er for lille til det nødvendige flow, kan tryktab blive en vigtig designovervejelse.
Hvis slangen er unødigt stor, kan den ekstra størrelse imidlertid skabe problemer med installation eller emballering.
Slangestørrelse bør derfor afbalancere hydrauliske krav med fysiske monteringsbegrænsninger.
For mere information, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
6. Forstå trykkrav
Identificer det normale driftstryk samt det maksimalt forventede tryk.
Der skal også tages hensyn til trykudsving, når systemet oplever pumpeændringer, ventilbetjening eller andre forbigående forhold.
Slangeenheden skal være egnet til det faktiske trykmiljø i stedet for at blive valgt ud fra en enkelt nominel værdi.
For en dybere diskussion, se Hvordan tryk og temperatur påvirker flydende køleslangepålidelighed i AI datacentre.
7. Overvej driftstemperatur
Temperatur påvirker slangemateriale adfærd samt kølemiddel egenskaber.
Definer det forventede driftsområde i stedet for kun at bruge ét temperaturnummer.
Vigtige værdier kan omfatte:
- Normal driftstemperatur
- Maksimal kontinuerlig temperatur
- Korttidstemperaturudflugter
- Termisk cyklusområde
Trykket og temperaturen bør tages i betragtning under valg af slange.
8. Evaluere termisk cyklus
AI arbejdsbelastninger ikke nødvendigvis forblive konstant.
Ændringer i computerbelastningen kan påvirke køleløkkens termiske forhold.
Hvis kølevæsketemperaturen gentagne gange stiger og falder, kan slangeenheden opleve gentagen termisk cykling.
For anvendelser med betydelig termisk cykling bør kvalifikationsmetoden afspejle de påtænkte driftsbetingelser.
9. Vælg Slangekonstruktionen til programmet
Flydende køleslanger kan bruge forskellige materialer og forstærkninger.
En typisk forstærket slange kan omfatte:
Hvert lag har en anden funktion, og konstruktionen skal være afstemt efter det ønskede driftsmiljø.
10. Match Materiale til ansøgningen
Der er ikke noget enkelt slangemateriale, der automatisk er ideelt til hvert flydende kølesystem.
Afhængigt af anvendelsen, ingeniører kan vurdere materialer såsom elastomer- eller fluoropolymer konstruktioner.
Udvælgelsen bør omfatte:
- Kølemiddelkompatibilitet
- Temperaturområde
- Trykkrav
- Fleksibilitet
- Permeation overvejelser
- Renhedskrav
- Forventede driftsbetingelser
11. Fleksibilitet er vigtig i Rack- Niveau køling
Højdensitet server miljøer ofte efterlader begrænset plads til fluid routing.
Slangen kan være nødvendig for montering tolerancer, udstyr bevægelse og vedligeholdelse adgang.
En fleksibel slange kan forenkle routing, men fleksibilitet bør ikke komme på bekostning af tryk, temperatur eller kompatibilitet krav.
12. Tjek Bend Radius før installation
Hver slangekonstruktion har en praktisk bøjningsgrænse.
En slange bør ikke tvinges ind i en strammere bøje, blot fordi den tilgængelige installationsplads er begrænset.
Under systemets konstruktion skal den planlagte slangerute kontrolleres i forhold til den krævede bøjningsradius.
13. Undgå slangevridning
En slange kan bøje, mens den forbliver i neutral retning, men at dreje den rundt sin længdeakse skaber yderligere mekanisk stress.
Dette kan blive særligt vigtigt, når slanger forbinder komponenter, der ofte fjernes under servervedligeholdelse.
Routing bør gøre det muligt for slangen at bevæge sig naturligt uden unødig belastning.
14. Overvej tilslutningsmetoden
Slangen er kun en del af væskeenheden.
Tilslutningsmetoden kan omfatte fittings, krympede ender, sæler og UQDs.
Tilslutningen skal være kompatibel med slangens konstruktion og det planlagte tryk, temperatur og kølemiddel.
En slange, der opfylder kravene, gør ikke automatisk den komplette enhed egnet.
15. Hvorfor UQD udvælgelsessager
UQDs kan forenkle vedligeholdelsen ved at tillade, at køleforbindelser frakobles uden at genopbygge hele væskevejen.
UQD-valg bør dog tage hensyn til de samme anvendelsesparametre, der anvendes for slangen.
- Kølemiddelkompatibilitet
- Trykkapacitet
- Temperaturområde
- Forbindelsesstørrelse
- Strømkrav
- Krav til forbindelse og frakobling
16. Beregn trykfald
Trykfald er et vigtigt hydraulisk hensyn ved valg af slange.
Det afhænger af faktorer, herunder slangens indre diameter, længde, kølemiddelegenskaber og strømningsforhold.
Målet er ikke nødvendigvis at minimere slangetryk fald for enhver pris. Målet er at opnå den nødvendige køling ydeevne samtidig holde det hydrauliske design inden for systemets kapaciteter.
For flere detaljer, se Hvordan til at beregne og styre trykfald i AI datacentre.
17. Slangetængde kan påvirke systemets ydeevne
Længere slangeløb medfører generelt mere hydraulisk modstand end kortere løb under ellers sammenlignelige forhold.
Lange slangesektioner kan også besætte mere installationsplads og kan kræve ekstra støtte.
Slangelængden bør derfor bestemmes ud fra det faktiske routingkrav i stedet for blot at anvende en praktisk standardlængde.
18. Overvej vedligeholdelseskrav
AI-servere er ikke permanent utilgængelige efter installation.
Det kan være nødvendigt at inspicere, udskifte eller servicere komponenter.
Slangeføring bør give tilstrækkelig adgang til vedligeholdelse, samtidig med at unødvendig bøjning eller træk på enheden undgås.
Dette er især vigtigt omkring UQD 'er og andre forbindelser, der kan frakobles.
19. Hold slangen væk fra potentielle skader
Under installationen skal slangen beskyttes mod unødig kontakt med skarpe kanter eller bevægelige komponenter.
Mulige risici omfatter:
- Abrasion
- Hajkantkontakt
- Overdreven komprimering
- Gentagne vibrationer
- Højtemperatur ydre overflader
- Forkert fastspænding
20. Vælg ikke slangen efter pris alene
Den laveste købspris repræsenterer ikke nødvendigvis de laveste systemomkostninger.
En slange, der skaber overdrevent tryktab, er vanskelig at installere eller kræver hyppig udskiftning kan øge de samlede omkostninger til kølesystemet.
For high-density AI infrastruktur, ingeniører bør overveje den komplette anvendelse i stedet for at evaluere slangen som en isoleret råvare.
21. Definer et slangespecifikationsark
En simpel applikationsspecifikation kan forhindre mange udvælgelsesfejl.
| Parameter | Information at Definer |
|---|---|
| Coolant | Faktisk kølemiddel / formulering |
| Strømningsrate | Nødvendig driftsstrøm |
| Intern diameter | Krævet hydraulisk størrelse |
| Driftstryk | Normalt tryk |
| Maksimalt tryk | Konstruktionskrav |
| Driftstemperatur | Normal temperaturinterval |
| Maksimal temperatur | Forventet øvre tilstand |
| Slangelængde | Krævet installeret længde |
| Bend Radius | Tilgængelig routingplads |
| Forbindelser | Montering / UQD-krav |
22. Udvælgelsen skal følge den faktiske operativ konvolut
Når grundparametrene er defineret, kan slangen vurderes i forhold til hele operationsrammen.
Denne tilgang er mere pålidelig end at vælge en slange fra diameter alene.
23. Validér slangeforsamlingen
Hvis projektkravene kræver kvalifikationsprøvning, bør prøvningen repræsentere den påtænkte anvendelse så tæt som praktisk muligt.
Afhængigt af systemet kan evalueringen omfatte:
- Trykprøvning
- Udsivningsprøvning
- Strømprøvning
- Temperatureksponering
- Trykcyklus
- Termisk cykling
- Tilslutningsinspektion
Den nøjagtige valideringsprocedure bør fastlægges i henhold til ansøgningen og de gældende krav.

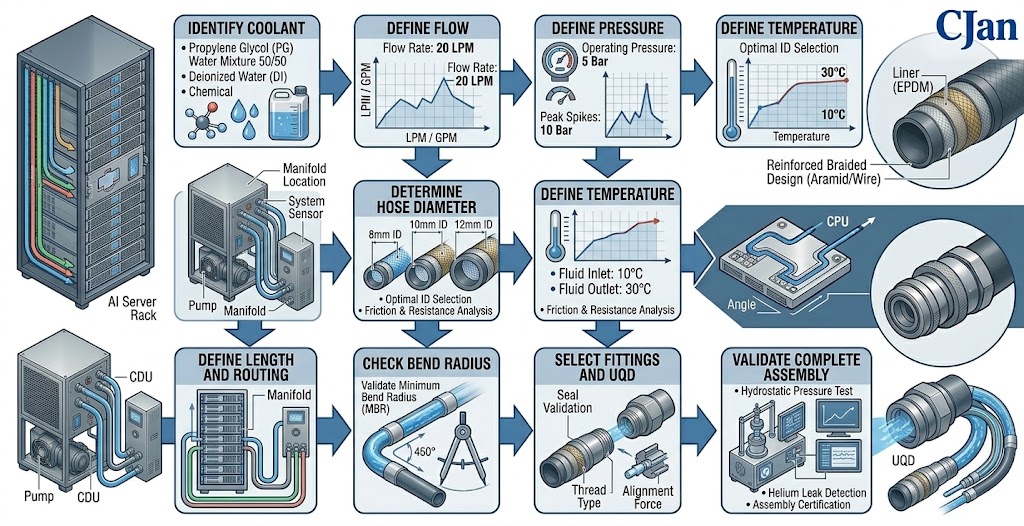

24. En praktisk udvælgelsessekvens
- Identificer kølemidlet.
- Definer nødvendig flow.
- Definer drift og maksimalt tryk.
- Definer drift og maksimal temperatur.
- Bestem nødvendig slangediameter.
- Vælg egnet materiale og konstruktion.
- Definer slangens længde og rute.
- Tjek bøjningsradius og mekanisk bevægelse.
- Vælg kompatible fittings og UQD.
- Validér hele samlingen.
25. Fælles udvælgelsesfejl
Fejl 1: Valg efter Diameter kun
To slanger med samme indvendige diameter kan have meget forskellige materiale-, tryk-, temperatur- og fleksibilitetskarakteristika.
Fejl 2: Kigger kun ved maksimalt tryk
Trykvurdering vedrører ikke kølemiddelkompatibilitet, termisk cykling eller mekanisk routing.
Fejl 3: Ignorerer trykfald
En slange, der passer fysisk, kan stadig skabe unødvendig hydraulisk modstand.
Fejl 4: Ignorering af vedligeholdelsesadgang
En slange, der virker under den indledende installation kan blive vanskelig at håndtere under servervedligeholdelse.
Fejl 5: Behandler slangen og forbindelsen separat
Den komplette samling bestemmer praktisk lækage og pålidelighed ydeevne.
26. CJAN flydende køleslange muligheder
CJAN leverer flydende køleslangekonfigurationer til evaluering i overensstemmelse med kravene i forskellige termal- management systemer.
Den aktuelle CJAN LCH flydende køleslange er en del af virksomhedens flydende køleslangeområde.
Yderligere konfigurationer omfatter LCH- SD og LCH- SDS.
For AI data center applikationer, skal produktvalg være baseret på den faktiske kølemiddel, tryk, temperatur, flow, dimensioner, routing og tilslutning krav.
27. Hvad Ingeniører skal sende til en slangeleverandør
En leverandør kan give en mere nyttig anbefaling, når ansøgningsoplysningerne er klare.
For et AI-serverens flydende køleprojekt kan den indledende undersøgelse omfatte:
- Coolanttype
- Krævet strømningshastighed
- Driftstryk
- Maksimalt tryk
- Driftstemperatur
- Maksimal temperatur
- Slangens indvendige diameter
- Omtrentlige slangelængde
- Mindste kurveradius eller ledig plads
- Monteringskrav
- Krav til UDD
- Forventet mængde
Disse oplysninger hjælper med at flytte diskussionen fra et generisk slangecitat til en applikation- specifik løsning.
Konklusion
Valg af en flydende køleslange til en høj tæthed AI server er en systemingeniør opgave.
Det rigtige valg starter med kølemidlet og fortsætter gennem flow, tryk, temperatur, materiale, konstruktion, diameter, routing og forbindelser.
Slangefleksibilitet er vigtig i kompakte servermiljøer, men fleksibilitet skal altid afvejes med hydrauliske og mekaniske krav.
Slangen skal også evalueres sammen med fittings, forseglinger og UQD 'er, fordi den komplette samling bestemmer væskens pålidelighed.
CJAN 's LCH, LCH- SD og LCH- SDS konfigurationer giver muligheder for flydende køling applikationer, hvor disse krav skal overvejes sammen.
For ingeniører, der arbejder på AI data center køleprojekter, den mest effektive tilgang er at definere den komplette operationsramme først og derefter matche slangeenheden til disse betingelser.
Udforsk CJAN flydende køleløsninger eller gennemgå den aktuelle CJAN LCH flydende køleslange rækkevidde.
