GLOBALHvordan tryk og temperatur påvirker flydende køleslangepålidelighed i AI datacentre
En flydende køleslange kan se helt normal under installationen og stadig være udsat for krævende betingelser, når en AI datacenter begynder at fungere.
Kølemiddeltryk, driftstemperatur, trykudsving og gentagne termiske cyklusser bidrager alle til det miljø, som slangen skal fungere i.
Derfor bør tryk og temperatur vurderes sammen, når en flydende køleslange angives.
For den grundlæggende rolle af slanger i AI kølesystemer, se Hvordan virker flydende køling i AI Data Centers?.
1. Hvorfor tryk og temperatur Matter
En flydende køleslange udfører flere opgaver samtidig.
- Den indeholder det cirkulerende kølemiddel.
- Det modstår indre pres.
- Det giver mulighed for systembevægelse og -routing.
- Det fungerer inden for et bestemt temperaturområde.
- Det opretholder pålidelige forbindelser med fittings og UQDs.
Disse krav er indbyrdes forbundne.
For eksempel kan temperaturen påvirke den materielle adfærd, mens trykket lægger mekanisk stress på slangens struktur.
2. Driftstryk vs. Maksimalt tryk
En af de første sondringer ingeniører skal gøre, er mellem normalt driftstryk og maksimalt designtryk.
Driftstryk beskriver det forventede tryk under normal drift af systemet.
Maksimalt tryk repræsenterer en højere tilstand, som enheden kan være nødt til at modstå i henhold til sin specifikation.
Den komplette applikationsramme bør overvejes, herunder temperatur- og trykudsving.
3. Tryk er ikke altid konstant
Kølesystemer kan opleve trykændringer under drift.
Trykket kan variere, efterhånden som pumperne ændrer driftsforholdene, ventilerne åbnes eller lukkes, eller kølebelastningen ændres.
Disse udsving adskiller sig fra en enkelt statisk trykværdi.
Hvis der forventes trykcykling, skal slangeenheden vurderes for det faktiske driftsmønster.

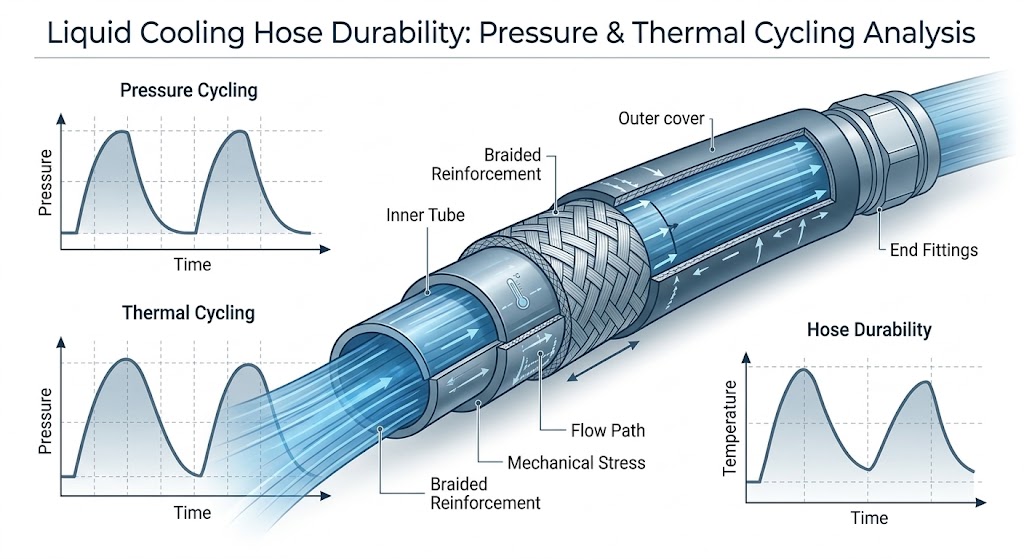

4. Trykluft og cykling
Gentagne tryk ændringer kan placere cyklisk stress på slangeforstærkning og tilslutning områder.
Betydningen afhænger af amplituden og hyppigheden af trykændringerne, slangekonstruktionen og driftstemperaturen.
For systemer med hyppige trykudsving bør kvalifikationsprøvningen afspejle den faktiske anvendelse, hvor det er praktisk muligt.
5. Temperaturpåvirkninger Slangematerialer
Temperatur påvirker den fysiske adfærd af polymer og elastomer materialer.
Da temperaturen ændrer sig, kan egenskaber som fleksibilitet, stivhed og mekanisk styrke også ændre sig.
Det betyder ikke, at en slange automatisk bliver uegnet ved en højere temperatur. Det betyder, at slangen skal vælges og vurderes for det planlagte temperaturområde.
6. Maksimal temperatur er ikke det samme som konstant temperatur
En offentliggjort maksimal temperatur og en kontinuerlig driftstemperatur bør ikke fortolkes som den samme tekniske tilstand.
En slange kan tåle en kortvarig temperaturudflugt, der ikke ville være passende som normal kontinuerlig driftstilstand.
Ved angivelse af en køleslange skal ingeniørerne identificere:
- Normal driftstemperatur
- Maksimal kontinuerlig temperatur
- Korttidstemperaturudflugter
- Cykelområde for temperatur
7. Termisk cykling kan betyde mere end en enkelt temperatur
AI data center kølesystemer kan opleve ændringer i termisk belastning.
Når kølemiddeltemperaturen ændres, kan slangen og andre komponenter gentagne gange udvide sig og trække sig sammen.
Gentagen termisk cykling skaber et andet mekanisk miljø end konstant temperatur drift.
For anvendelser med betydelig termisk cykling bør den komplette slangeenhed tages i betragtning under kvalifikationen.

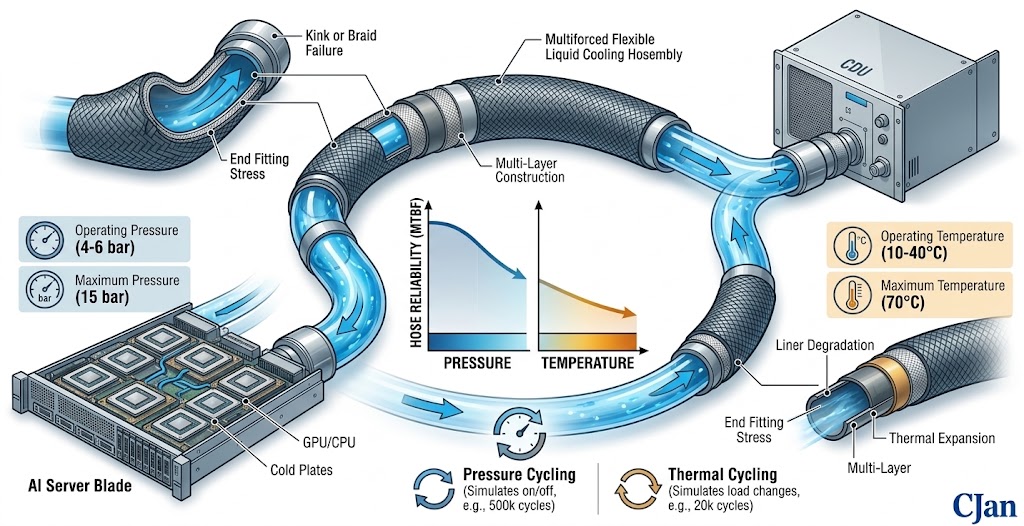

8. Tryk og temperatur bør evalueres sammen
Tryk og temperatur bør ikke altid behandles som uafhængige specifikationer.
En slange kan have forskellige præstationskarakteristika ved forskellige kombinationer af tryk og temperatur.
Derfor ligner en nyttig applikationsspecifikation mere dette:
| Parameter | Eksempel |
|---|---|
| Driftstryk | Definer den faktiske systemtilstand |
| Maksimalt tryk | Definer designgrænse |
| Driftstemperatur | Definer normalområdet |
| Maksimal temperatur | Definer forventet øvre tilstand |
| Trykcyklus | Definer hvis relevant |
| Termisk cyklus | Definer hvis relevant |
9. Hvorfor slangebyggeri sager
En flydende køleslange er typisk en flerlagskomponent snarere end et simpelt stykke polymerslange.
Det indre lag giver fluid- kontakt overflade, forstærkning bidrager til mekanisk styrke, og det ydre lag giver miljøbeskyttelse.
Konstruktionen skal svare til de tryk-, temperatur- og mekaniske krav i ansøgningen.
10. Forstærkning Hjælper med at styre interne pres
Forstærkning er en vigtig del af mange trykbærende fleksible slangekonstruktioner.
Det hjælper slangen opretholde sin form og modstå indvendigt tryk.
Men forstærkning bør ikke betragtes isoleret.
Det indre rør, forstærkningen, det ydre lag og slutforbindelserne fungerer sammen som en samling.
11. Forbindelser kan være det svage punkt
Selve slangen er kun en del af væskevejen.
Forbindelsen mellem slange og montering eller UQD skal også kunne modstå de angivne tryk- og temperaturforhold.
Potentielle forbindelseskomponenter omfatter:
- Slangeende
- Fitting
- Klemp eller klemme
- Segl
- UQD
En trykbelastning for slangen alene definerer ikke automatisk den komplette enheds ydelse.
12. Trykfald er forskellig fra trykbedømmelse
Trykfald og tryk rating er ofte forvirret under slangevalg.
Trykvurdering vedrører det tryk, som slangen er konstrueret til at modstå.
Trykfald beskriver tab af tryk forårsaget af væskemodstand som kølemiddel bevæger sig gennem systemet.
Det er forskellige tekniske parametre.
For pressure- drop beregninger, se Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.
13. Slangediameter stadig sager
Slangeindre diameter påvirker kølemiddelhastighed og hydraulisk modstand.
En mindre indre diameter kan øge tryktabet ved en given strømningshastighed.
Det betyder, at slangestørrelse og trykovervejelser bør evalueres sammen.
For en detaljeret dimensionering, se Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.
14. Temperatur påvirker også kølervæske egenskaber
Temperaturen påvirker ikke kun slangematerialet.
Det kan også påvirke kølemiddel egenskaber såsom viskositet.
Ændringer i kølemiddelviskositet kan påvirke køleløkkens hydrauliske adfærd.
Dette er en af grundene til, at evaluering af trykfald bør anvende realistiske driftstemperaturer, hvor det er muligt.
15. Coolant kompatibilitet og temperatur
Materiel kompatibilitet bør også overvejes på tværs af det planlagte temperaturområde.
En materialevurdering udført ved stuetemperatur repræsenterer ikke nødvendigvis den komplette driftstilstand.
Den faktiske kølemiddel-, temperatur- og eksponeringsvarighed bør derfor indgå i materialeudvælgelsen.
For mere information, se Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre.
16. Temperatur, tryk og service liv
Slangelevetid afhænger af de forhold, der opleves under driften.
Kontinuerlig eksponering for tryk og temperatur kombineret med mekanisk bevægelse og cykling kan stille krav til slangen over tid.
Derfor bør en slange vurderes ud fra dens faktiske arbejdsramme frem for en enkelt maksimal værdi.
17. Undgå at operere for tæt på grænsen
Ingeniørsystemer nyder generelt godt af en rimelig designmargin.
Hvis den normale driftstilstand er meget tæt på slangens angivne grænse, kan der være mindre margin for uventede driftsændringer, trykstigninger eller temperaturudflugter.
18. Mekanisk routing Også indflydelse Pålidelighed
Tryk og temperatur er ikke de eneste faktorer, der påvirker slangens levetid.
En slange kan også opleve bøjning, vridning, vibrationer eller ekstern kontakt.
Forkert routing kan skabe ekstra mekanisk stress, selv når tryk og temperatur er inden for specifikation.
Slangen skal være monteret i henhold til den nødvendige bøjningsradius og forbindelsesgeometri.
19. Undgå Sharp Bends nær forbindelser
Slangeender og tilslutningsområder fortjener særlig opmærksomhed under installationen.
Overdreven bøjning tæt på en montering kan lægge ekstra pres på samlingen.
God routing bør give en glat overgang fra slangen til forbindelsen uden at tvinge slangen ind i et uegnet sving.
20. Vibrations- og udstyrsbevægelse
Fleksible slanger bruges ofte til dels, fordi de kan rumme bevægelse mellem forbundne komponenter.
Men gentagen bevægelse kan blive en mekanisk belastning, hvis slangen er forkert dirigeret eller begrænset.
I en AI-server miljø, slangen kan være nødt til at rumme vedligeholdelse adgang, komponent fjernelse eller rack- niveau bevægelse.
Routing bør derfor give tilstrækkelig fleksibilitet uden at skabe overdreven cyklisk bøjning.
21. Hvorfor AI Data Centers Kræver ensartet slangeydelse
AI infrastruktur er i stigende grad designet omkring high-density computing udstyr og flydende køling arkitekturer.
Kølekomponenter er integreret i et kompakt system, hvor slanger kan forbinde kolde plader, manifolder, UQDs og CDUs inden for begrænset installationsområde.
Under disse omstændigheder skal en slange balancere:
- Trykkapacitet
- Temperaturkapacitet
- Hydraulisk ydeevne
- Fleksibilitet
- Materiel kompatibilitet
- Tilslutningspålidelighed
22. Kvalifikation af tryk og temperatur
Hvis en ansøgning kræver kvalifikationsprøvning, bør prøvningsbetingelserne afspejle det tilsigtede driftsmiljø.
Afhængigt af ansøgningen kan evalueringen omfatte:
- Trykprøvning
- Udsivningsprøvning
- Temperatureksponering
- Trykcyklus
- Termisk cykling
- Strømprøvning
- Visuel inspektion
Det nøjagtige kvalifikationsprogram bør fastlægges i overensstemmelse med systemets krav og gældende standarder.
23. Hvad at overvåge under test
Et nyttigt testprogram bør ikke kun fokusere på, om slangen straks svigter.
Ingeniører kan også overvåge ændringer i:
- Dimensioner
- Udseende
- Blæktæthed
- Trykfunktion
- Flowydelse
- Forbindelsesintegritet
Disse observationer kan give yderligere oplysninger om egnethed på lang sigt.
24. CJAN flydende kølende slangemuligheder
CJAN giver flere flydende køleslangekonfigurationer, der kan evalueres for AI datacenter og andre termal- management applikationer.
Den aktuelle CJAN LCH flydende køleslange fås som en del af virksomhedens flydende køleslangeområde.
Andre konfigurationer omfatter LCH- SD og LCH- SDS.
Det endelige produktvalg bør baseres på faktisk tryk, temperatur, kølemiddel, flow, dimensioner og tilslutningsbehov.

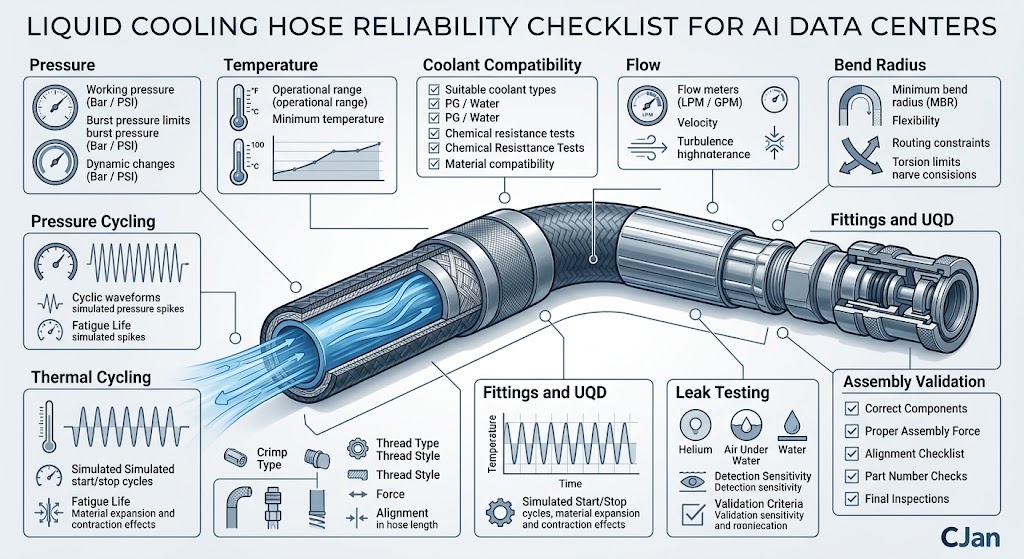

25. Praktisk Pålidelighed Checkliste
| Konto | Ingeniørkontrol |
|---|---|
| Driftstryk | Defineret |
| Maksimalt tryk | Defineret |
| Driftstemperatur | Defineret |
| Maksimal temperatur | Defineret |
| Trykcyklus | Vurderet, hvis relevant |
| Termisk cykling | Vurderet, hvis relevant |
| Kølemiddelkompatibilitet | Bekræftet |
| Slange- ID | Kontrolleret for den krævede strøm |
| Bøjningsradius | Bekræftet |
| Fittings og UQD 'er | Vurderet som en enhed |
| Validering | Defineret efter anvendelse |
Konklusion
Flydende køleslange pålidelighed i et AI datacenter afhænger af mere end en enkelt tryk eller temperatur specifikation.
Slangen skal fungere inden for den faktiske kombination af tryk, temperatur, kølemiddel, flow og mekaniske forhold, der forventes under betjeningen.
Trykudsving og termisk cykling fortjener særlig opmærksomhed, når systemet forventes at fungere kontinuerligt eller opleve skiftende arbejdsbelastninger.
Slangen, fittings, forseglinger og UQD 'er bør også vurderes som en komplet fluidhåndteringsenhed.
CJAN 's LCH, LCH- SD og LCH- SDS konfigurationer giver muligheder for flydende køling, hvor krav til tryk, temperatur, fleksibilitet og tilslutning skal overvejes sammen.
For AI data center projekter, det mest effektive udgangspunkt er at definere den komplette operationsramme, før du vælger den endelige slange konfiguration.
