GLOBALSådan vælges den rigtige flydende køleslangestørrelse for AI datacentre
At vælge den korrekte slangestørrelse for et AI datacenter kølesystem er mere end at vælge et rør, der passer til den tilgængelige stik.
Slangens indre diameter påvirker kølemiddelhastighed, trykfald og den mængde strøm, der kan passere gennem kølersløjfen. Samtidig påvirker fysiske dimensioner routing, bøjningsradius, tilslutningshardware og installationsplads inde i rack.
For systemer med høj massefylde skal disse faktorer tages i betragtning sammen.
For en introduktion til rollen som flydende køleslanger i AI infrastruktur, se Hvordan virker flydende køling i AI Data Centers?.

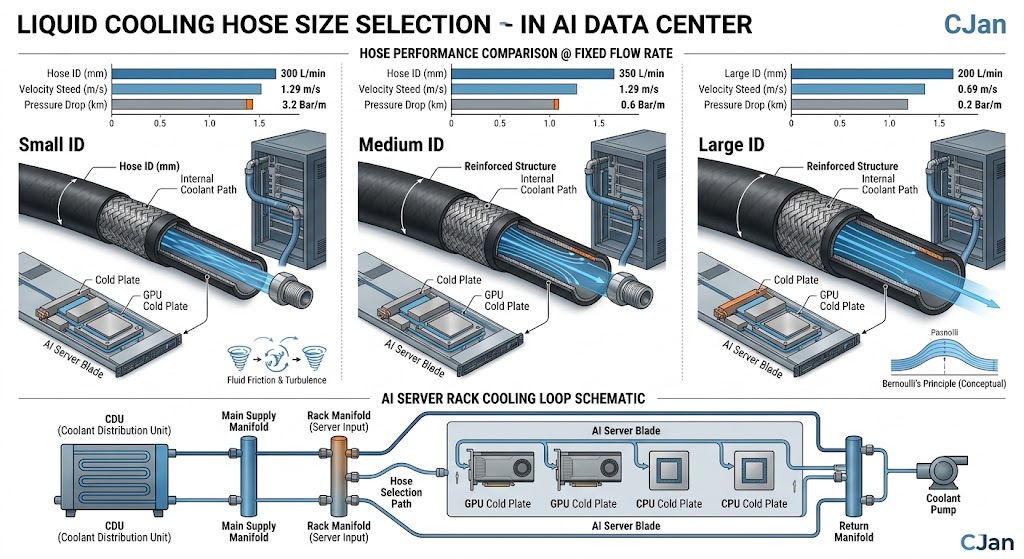

1. Hvorfor slangestørrelse sager i AI flydende køling
Flydende kølesystemer overfører varme fra processorer, GPU 'er eller andre højeffektkomponenter til en cirkulerende kølervæske.
Slangen giver en fleksibel gennemstrømningsvej mellem komponenter såsom kolde plader, manifolder, CDUs og quick-frakobling koblinger.
Dens indre diameter påvirker gennemstrømningen direkte.
Dette forhold bliver stadig vigtigere, efterhånden som den nødvendige kølemiddelstrøm stiger.
2. Start med den krævede kølervæske
Slangestørrelse bør begynde med kølesystemets nødvendige strømningshastighed.
Den krævede gennemstrømning afhænger af den termiske belastning og den tilladte temperaturstigning på tværs af kølerummet.
Et forenklet varmeoverførselsforhold er:
Den faktiske tekniske beregning kan kræve yderligere systemparametre, men dette forhold illustrerer, hvorfor strømningshastighed er grundlæggende for slangestørrelse.
Der bør derfor vælges en slange, efter at det krævede flowområde er blevet fastlagt snarere end før.
3. Slow ID er mere vigtigt end Slow OD for flow
Når man diskuterer hydraulisk ydeevne, skal ingeniørerne skelne mellem indvendig diameter og udvendig diameter.
Intern diameter (ID) bestemmer den omtrentlige gennemstrømning gennem slangen.
Udvendig diameter (OD) er mere relevant for installationsafstand, fastspænding, routing og mekanisk integration.
To slanger kan have lignende udvendige dimensioner, mens de har forskellige indvendige gennemstrømningspassager på grund af forskelle i vægkonstruktion.
4. Hvordan Slangediameter Indløb Trykfald
For et givet kølemiddel og strømningshastighed øger reduktionen af den indre diameter kølemidlets hastighed.
Højere hastighed øger generelt friktionstrykket.
Derfor kan en underdimensioneret slange blive en begrænsning i et højstrøms kølekredsløb.
Pressure- drop adfærd bør kontrolleres på den faktiske design flow snarere end på en vilkårlig test betingelse.
For en dybere diskussion, se Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.
5. Er en større slange altid forbedre køling?
Ikke nødvendigvis.
En større indvendig diameter kan reducere den hydrauliske modstand, men slangen skal stadig integreres med resten af kølesystemet.
Øget slangestørrelse kan kræve større:
- Beslag
- Manifolder porte
- UQDs
- Klemme eller tilslutningsudstyr
- Roterende rum
En større slange kan også være mindre praktisk i et tæt pakket servermiljø.
Målet er derfor at vælge en passende størrelse frem for blot at maksimere diameter.
6. Overvej den komplette flowsti
Slangen er kun en del af det hydrauliske kredsløb.
Hvert afsnit kan bidrage med hydraulisk modstand.
Hvis en slange har en relativt stor indre diameter, men UQD eller montering har en betydeligt mindre flow passage, kan forbindelsen blive det begrænsende punkt.
Slangestørrelse bør derfor koordineres med hele forbindelsesarkitekturen.

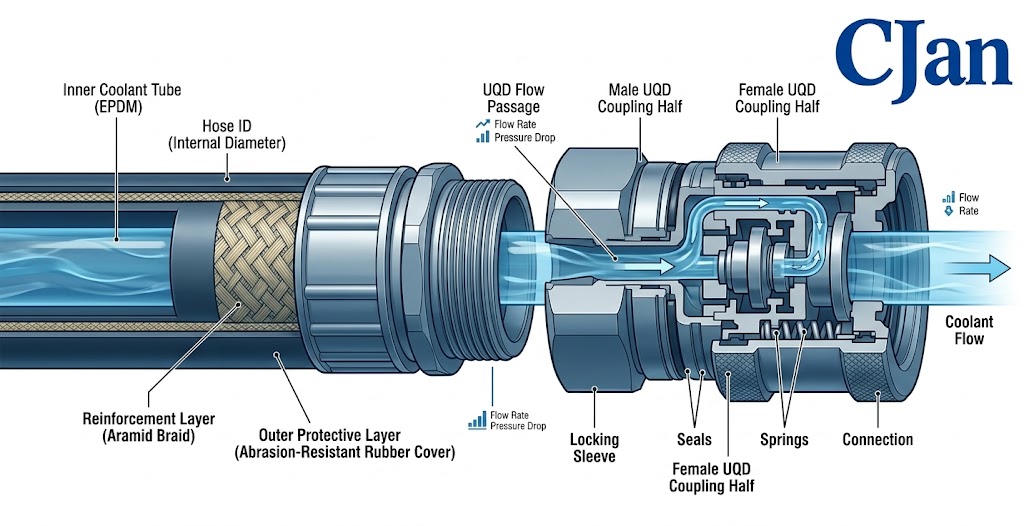

7. Match slangestørrelse med UQD
UQDs giver en praktisk måde at forbinde og frakoble flydende kølekomponenter under udstyrsservice.
Men UQD er også en del af kølemiddelstrømmen.
Slangen og UQD bør derfor behandles som en samling under hydraulisk vurdering.
Et nyttigt designspørgsmål er ikke blot:
Hvilken slangediameter skal jeg bruge?
Det er:
Hvilken hose-and-connection konfiguration giver den nødvendige flow med acceptabel tryktab?
8. Slangestørrelse og Minimum Bend Radius
Fysisk routing er en anden vigtig overvejelse.
Større slanger kræver generelt mere monteringsplads og kan have en større mindste kurveradius.
Inde i en AI server rack, slanger kan være nødt til at køre rundt kolde plader, strømkomponenter, manifolds og anden hardware.
En slange, der fungerer godt hydraulisk kan stadig være uegnet, hvis den ikke kan dirigeres uden overdreven bøjning.
9. Undgå at vælge en slange, der er for lille
En underdimensioneret slange kan skabe flere problemer.
- Højere kølemiddelhastighed
- Højere trykfald
- Større krav til pumpetryk
- Potentielle flowbegrænsninger
- Reduceret designmargin
Problemet bliver måske ikke indlysende under lasten.
Det kan blive mere vigtigt, når systemet når sin planlagte høj belastning driftstilstand.
10. Undgå at vælge en slange, der er ekstremt stor
Oversificering har også ulemper.
- Mere installationsplads
- Større tilslutningshardware
- Potentielt større bøjningsradius
- Højere materialeanvendelse
- Mere vanskelig integration af rack
Derfor bør slangevalg baseres på tekniske krav frem for en generel præference for større rør.
11. Coolant type bør betragtes
Forskellige kølemiddelformuleringer kan have forskellige fysiske egenskaber.
Viskositet og tæthed påvirker hydraulisk adfærd, mens kemisk kompatibilitet afgør, om slangematerialet er egnet til langvarig service.
Slangestørrelsen bør derfor ikke vælges uafhængigt af kølemidlet.
For systemer, der anvender vandbaserede kølemidler, bør den hydrauliske vurdering stadig tage hensyn til den faktiske kølemiddelformulering og driftstemperatur.
12. Temperatur kan ændre hydraulisk adfærd
Coolant egenskaber kan ændre sig som temperatur ændringer.
Fordi viskositet kan påvirke flow modstand, pressure- drop adfærd ved en temperatur kan ikke være identisk med adfærd ved en anden temperatur.
For systemer med et relativt bredt driftstemperaturområde bør slangeevalueringen tage hensyn til de relevante driftsbetingelser i stedet for at basere sig på et enkelt nominelt punkt.
13. Slangelængde også sager
Når slangens diameter er valgt, bør slangens længde overvejes.
Længere slangeløb skaber generelt mere friktionstab end kortere løb med samme indvendige diameter og køleforhold.
I et rack- niveau kølesystem, forsyning og returslanger kan begge bidrage til total systemmodstand.
Routing bør derfor udformes således, at det er tilstrækkeligt holdbart, uden at der indføres unødvendig lange slanger.
14. Overvej forsynings- og returlinjer sammen
En flydende køleløkke indeholder normalt både forsynings- og returstier.
Hvis begge veje bruger bøjelige slanger, bidrager begge til systemets hydrauliske modstand.
Evaluering kun forsyningsslangen kan undervurdere total hose-relateret tryktab.
15. Slangebyggeri kan påvirke tilgængelig flow område
Flydende køleslanger kan anvende flere lag, herunder et indvendig fluidkontaktlag, forstærkning og et ydre beskyttende lag.
Konstruktionen påvirker mekanisk ydeevne og kan påvirke forholdet mellem udvendig diameter og indvendig diameter.
Derfor bør slangevalg anvende fabrikantens faktiske dimensionelle data.
Slangen må ikke kun bedømmes ud fra dens ydre udseende eller nominelle udvendige størrelse.
16. Trykbedømmelse og slangestørrelse er forskellige parametre
En slange kan have en passende trykbelastning, mens den stadig er uegnet fra et hydraulisk perspektiv.
Trykvurdering beskriver trykegenskaber.
Slangens størrelse påvirker strømningshastighed og tryktab.
17. Hvordan til at opbygge en Slangesiserende Specifikation
Før du kontakter en slangefabrikant, skal du udarbejde en grundlæggende applikationsspecifikation.
| Parameter | Information at Definer |
|---|---|
| Coolant | Væskeform og formulering |
| Strømningsrate | Normal og maksimal nødvendig gennemstrømning |
| Temperatur | Driftstemperatur og maksimumstemperatur |
| Tryk | Driftstryk og konstruktionstryk |
| Slangelængde | Omtrentlige levering og returlængde |
| Tilgængelig plads | Begrænsninger for routing og clearing |
| Forbindelse | Krav til fitting og UQD |
18. En praktisk slangestørrelse udvælgelse proces
Denne sekvens hjælper med at forhindre den almindelige situation, hvor slangediameter vælges, før de faktiske kølebehov forstås.
19. Hvorfor anvendelsesbetingelser betyder mere end en generisk slangestørrelse
Der er ingen enkelt slange størrelse, der er automatisk korrekt for hver AI data center kølesystem.
Forskellige systemer kan have forskellige:
- Termiske belastninger
- CAS-nr.
- Strømkrav
- Trykgrænser
- Rack layout
- Forbindelsesarkitekturer
Derfor er en slange, der fungerer godt i en kølearkitektur, måske ikke det bedste valg for en anden.
20. Slangestørrelse valg for høj-densitet AI racks
High- density AI stativer stille yderligere krav til køleinfrastrukturen.
Mere termisk belastning kan kræve højere kølemiddel flow, mens den fysiske plads til rådighed for slanger forbliver begrænset.
Dette skaber en praktisk teknik handel-off:
Den bedste løsning er derfor normalt et koordineret system design snarere end en isoleret hosesize beslutning.
21. Hvordan CJAN flydende kølemaskiner kan evalueres
CJAN giver flere slangekonfigurationer til flydende køling applikationer.
Den CJAN LCH flydende køleslange kan vurderes i henhold til den krævede strømnings-, temperatur-, tryk-, dimensions- og tilslutningskonfiguration.
Yderligere konfigurationer omfatter LCH- SD og LCH- SDS.
For en ansøgningsspecifik anbefaling bør de faktiske driftsparametre angives frem for at vælge et produkt udelukkende fra den nominelle slangestørrelse.
22. Ignorer ikke den færdige slangesamling
Den endelige produkt installeret i en AI rack kan indeholde slange, fittings, UQDs og andre forbindelsesdele.
Den færdige samling kontrolleres for:
- Krævet flow
- Trykfald
- Trykvurdering
- Temperaturområde
- Blæktæthed
- Bøjningsradius
- Forbindelseskompatibilitet
Dette er særlig vigtigt, når kølerummet har en begrænset trykmargen.
23. Et simpelt ingeniøreksempel
Overvej en AI køleløkke, der kræver en defineret kølemiddel flow gennem en fleksibel slange.
I stedet for straks at vælge slangen efter nominel størrelse, ingeniør kan sammenligne flere kandidater interne diametre under de samme betingelser.
| Evalueringspunkt | Kandidat A | Kandidat B | Kandidat C |
|---|---|---|---|
| Coolant | Samme | ||
| Temperatur | Samme | ||
| Strømningsrate | Samme | ||
| Slangelængde | Samme | ||
| Intern diameter | Lille | Mellem | Stor |
| Trykfald | Foranstaltning | Foranstaltning | Foranstaltning |
| Routing | Tjek | Tjek | Tjek |
Denne sammenligning giver et langt stærkere grundlag for valg end at vælge en slange baseret kun på den udvendige diameter.
24. Fem spørgsmål at stille før bestilling
1. Hvilken strømningshastighed kræves?
Definér både normal og maksimal driftsstrøm, hvor det er muligt.
2. Hvilket kølemiddel vil blive anvendt?
Slangematerialet skal være kompatibelt med selve kølemidlet.
3. Hvilket trykfald er acceptabelt?
Dette hjælper med at afgøre, om den foreslåede interne diameter er passende.
4. Hvilken forbindelse hardware vil blive brugt?
Slange- og UQD-dimensioner bør betragtes under ét.
5. Hvordan vil slangen blive drevet?
Tjek bøje radius, tilgængelig plads og service adgang, før du færdiggør slangen konfiguration.
25. Flydende køleslange Sizing Checklist
| Krav | Tjek |
|---|---|
| Krævet kølemiddelstrøm | Defineret |
| Coolanttype | Bekræftet |
| Driftstemperatur | Bekræftet |
| Driftstryk | Bekræftet |
| Slangens indvendige diameter | Evalueret |
| Trykfald | Kontrolleret ved konstruktionsstrømmen |
| Slangelængde | Anslået fra faktisk routing |
| UQD og montering kompatibilitet | Bekræftet |
| Mindste kurveradius | Bekræftet |
| Endelig samling | Valideret |
Konklusion
Valg af en flydende køleslange til et AI datacenter starter med kølebehovet, ikke slangen selv.
Nødvendig kølemiddelstrøm etablerer det hydrauliske mål. Slangeindre diameter bliver derefter en vigtig faktor i styringen af kølemiddelhastighed og trykfald. Slangelængde, kølemiddelegenskaber, temperatur, fittings, UQDs og routing skal også overvejes, før den endelige konfiguration vælges.
Den mest praktiske metode er at evaluere slangen som en del af den komplette køleenhed.
CJAN 's LCH, LCH- SD og LCH- SDS konfigurationer giver muligheder for flydende køleapplikationer, hvor hydraulisk ydeevne, fleksibilitet og systemintegration skal overvejes sammen.
For AI data center projekter, ingeniører kan starte evalueringen ved at definere kølemiddel type, strømningshastighed, tryk, temperatur, slangelængde og tilslutningsbehov.
Yderligere oplysninger kan fås ved henvendelse til: CJAN flydende køleløsninger side eller gennemgå CJAN LCH flydende køleslange.
