Hvordan virker flydende køling i AI Data Centers?

AI servere er ved at ændre den måde, data centre tænker på varme.

Som GPU og accelerator systemer bliver mere kraftfulde, mere varme er koncentreret inde i samme rack fodaftryk. Traditionel luftkøling kan stadig håndtere mange arbejdsbyrder, men high-density AI infrastruktur i stigende grad kræver en mere direkte måde at flytte varme væk fra elektronikken.

Flydende køling løser dette problem ved at bruge et cirkulerende kølemiddel til at indsamle varme tæt på kilden og transportere det gennem en dedikeret køleløkke.

På et grundlæggende niveau er processen enkel:

Den tekniske udfordring ligger i at få alle dele af sløjfen til at fungere pålideligt.

For den fleksible forbindelsesdel af systemet er den flydende køleslange en lille komponent med et meget vigtigt job. Den skal bære kølemiddel, mens den beskæftiger sig med tryk, temperaturændringer, stram routing, vibrationer og gentagen vedligeholdelse.

1. Hvad er flydende køling i et AI Data Center?

Flydende køling er en termisk forvaltningsmetode, der bruger et flydende kølemiddel til at transportere varme væk fra elektronisk udstyr.

I en AI-server er de primære varmekilder ofte GPU 'er, CPU' er eller andre højtydende acceleratorer.

I stedet for at overføre det meste af den varme til omgivende luft placerer et flydende kølesystem en kølegrænseflade tæt på den varmeproducerende komponent.

I direkte-to-chip køling, denne grænseflade er typisk en kold plade.

Kølemidlet flyder gennem den kolde plade, absorberer varme og derefter forlader serveren gennem retursiden af kølekredsløbet.

2. Hvorfor er flydende køling vigtigt for AI-servere?

Hovedårsagen er varmetæthed.

AI computing-systemer kan placere betydelig behandling kapacitet i et relativt lille fysisk rum. Dette skaber et termisk problem, der er anderledes end blot at afkøle en konventionel server.

Som rack power stiger, skal kølesystemet fjerne mere varme uden at tillade komponenttemperaturer til at bevæge sig uden for deres planlagte driftsområde.

Væske er attraktiv, fordi vandbaserede kølemidler kan transportere betydeligt mere varme per enhed volumen end luft.

Det betyder, at kølesystemet kan flytte en stor mængde termisk energi gennem relativt kompakte væskeveje.

3. Den grundlæggende direct- to- Chip kølerum

Et forenklet direkte-to-chip flydende kølesystem kan repræsenteres som følger:

Den nøjagtige arkitektur varierer fra et datacenter til et andet, men princippet forbliver det samme: kølemiddel cirkulerer gennem den termiske sti og bærer varme væk fra computing hardware.

4. Hvad gør CDU?

CDU står for Kølemiddeldistributionsenhed.

CDU 'en er en vigtig grænseflade mellem anlæggets køleinfrastruktur og den teknologiske køleløkke.

Afhængigt af systemarkitekturen kan CDU 'en levere funktioner såsom:

• Kulstofcirkulation
• Temperaturstyring
• Trykhåndtering
• Strømfordeling
• Varmeudveksling
• Systemovervågning

I nogle anlæg holdes anlæggets vand og kølemiddel på IT- side i separate kredsløb. CDU 'en leverer den termiske grænseflade mellem disse kredsløb.

Dette arrangement giver IT-kølerummet et kontrolleret miljø, der passer til serverne.

5. Hvad gør en kold plade gøre?

Den kolde plade er placeret direkte på eller meget tæt på den varmeproducerende komponent.

For GPU-køling er den kolde plade designet til at modtage termisk energi fra GPU og overføre den til kølemidlet, der strømmer gennem sine interne kanaler.

Den kolde plade repræsenterer derfor det punkt, hvor varmen kommer ind i den flydende køleløkke.

Dens ydeevne afhænger af dens interne design, kølemiddelstrøm, termiske grænseflade og driftsforhold.

6. Hvor er flydende køleslange Fit?

Slangen forbinder de forskellige dele af kølekredsløbet.

Afhængigt af arkitekturen kan der anvendes slanger mellem:

• CDU og manifold
• Manifold og server
• Server og kold plade
• Koldplade og returmanifold

Dette gør slangen til en fleksibel forbindelse mellem ellers stive komponenter.

I en tæt AI rack, at fleksibilitet kan være værdifuld, fordi den tilgængelige routing plads er begrænset.

7. Hvorfor fleksible routing sager

Inde i en AI-serverrack deler kølekomponenter plads med elektrisk og mekanisk infrastruktur.

En slange kan være nødt til at køre rundt:

• GPU bakker
• Koldplader
• Manifolds
• Rakestrukturer
• Strømkomponenter
• Elektriske kabler
• Andre kølerør

En slange skal derfor være fleksibel nok til installation, mens den forbliver inden for sin angivne mindste bøjningsradius.

God routing handler ikke blot om at få slangen til at bøje.

Det handler om at opretholde den tilsigtede strømningsvej uden at skabe unødig mekanisk stress.

8. Hvad sker der i en flydende køleslange?

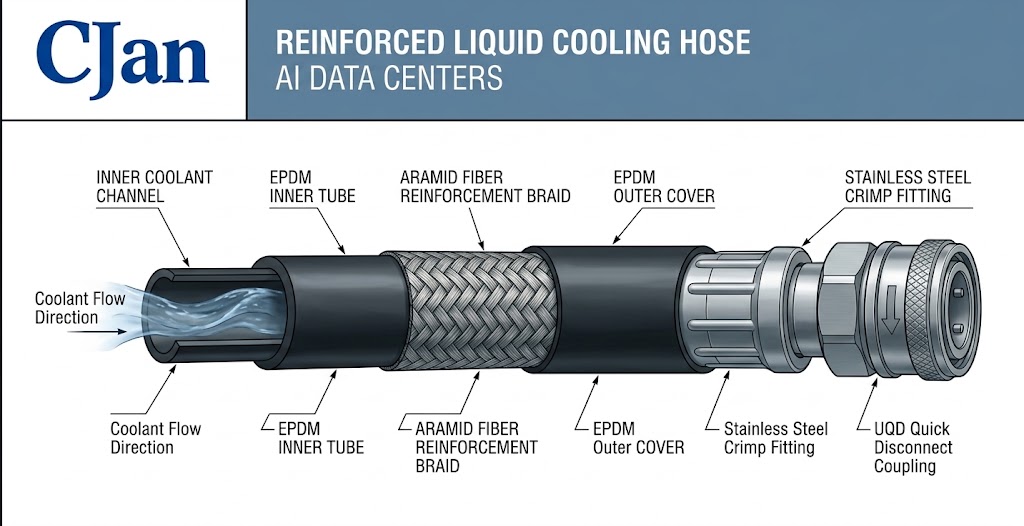

En forstærket flydende køleslange kan indeholde flere funktionelle lag.

Det indre rør kontakter kølemidlet.

Styrken giver mekanisk støtte og kan øge trykkapaciteten.

Det ydre lag beskytter slangen mod omgivelserne.

Den faktiske konstruktion afhænger af slangens konstruktion og påtænkte anvendelse.

9. Hvorfor betyder slangemateriale?

Det indre slangemateriale er i direkte kontakt med kølemidlet i længere perioder.

Materielt valg bør derfor tage hensyn til den faktiske kølemiddelformulering i stedet for kun at basere sig på en generel beskrivelse som "vandbaseret kølemiddel".

Fælles fleksible slangematerialer til flydende køling omfatter:

• EPDM
• Silicon
• PTFE og andre fluorpolymerer
• Andre anvendelser - specifikke elastomerer

EPDM kan være en praktisk mulighed for mange vandbaserede køleapplikationer, hvor fleksibilitet og mekanisk holdbarhed er vigtige.

Silikone kan tages i betragtning, hvor fleksibilitet og temperatur er nøglekrav.

Fluoropolymer slanger kan overvejes, når kemisk kompatibilitet eller specifikke renhedskrav er mere krævende.

10. Hvordan Coolant Carry Heat?

Princippet er enkelt: kølemidlet kommer ind i den kolde plade, absorberer varme og efterlader ved en højere temperatur.

Forholdet kan beskrives ved hjælp af den grundlæggende heat-overførsel ligning:

Q = · Cp × ΔT

hvor:

• Q = varme fjernet
• ṁ = kølemiddelmassestrøm
• Cp = kølemidlets specifikke varmekapacitet
• ΔT = kølemiddeltemperaturstigning

Derfor er strømningshastighed og kølemiddelegenskaber centrale for flydende køledesign.

Den faktiske systemberegning bør anvende det valgte kølemiddels egenskaber og udstyrets termiske krav.

11. Hvorfor er Coolant Flow vigtigt?

Utilstrækkelig strøm kan begrænse den varme, kølemidlet kan fjerne for en given temperaturstigning.

Men den stigende strøm er ikke gratis.

Højere flow kan øge hydraulisk modstand og pumpekrav.

Kølesystemet har derfor brug for en passende balance mellem:

• Fjernelse af varme
• Kølervæske temperaturstigning
• Flowhastighed
• Trykfald
• Pumpekraft

Dette er en af grundene til, at valg af flydende køleslange skal betragtes som en del af det komplette hydrauliksystem.

12. Hvordan påvirker slangediameter kølerummet?

Slangens indvendige diameter påvirker gennemstrømningen direkte.

For en given strømningshastighed, reducerer den interne diameter generelt øger fluid hastighed og hydraulisk modstand.

At vælge en slange er derfor ikke blot et spørgsmål om at matche den udvendige diameter til en tilgængelig montering.

Den indvendige diameter skal tages i betragtning ud fra systemets hydrauliske krav.

13. Hvad er Pressure Drop?

Trykfald er det tryk, der går tabt, når kølemidlet bevæger sig gennem en komponent.

I en flydende køleløkke kan tryktabet komme fra:

• Hummer
• Beslag
• UQDs
• Manifolds
• Koldplader
• Ventiler og andre restriktioner

Pumpen skal give tilstrækkeligt tryk til at opretholde den nødvendige strøm gennem hele kredsløbet.

Af denne grund, slangetryk- drop data er mere nyttigt, når det leveres sammen med en defineret strømningshastighed og testtilstand.

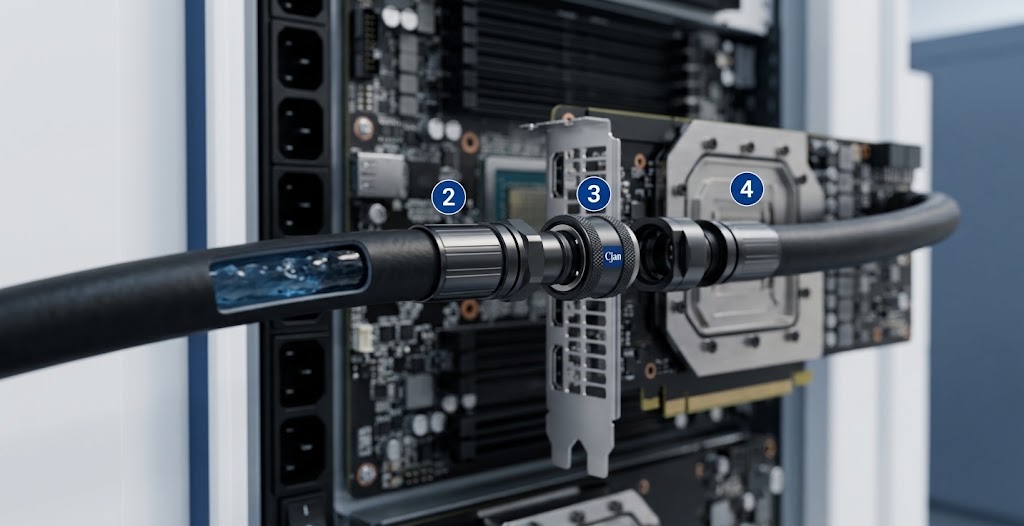

14. Hvad er en UQD i flydende køling?

UQD henviser til en Universal hurtig afbrydelse anvendes til at forenkle tilslutningen og frakoblingen af flydende kølelinjer.

UQD 'er kan være nyttige, når servere, køleplader eller andre kølekomponenter skal serviceres eller udskiftes.

En typisk forbindelse kan repræsenteres som:

UQD er derfor både en mekanisk forbindelse og en del af kølemiddelstrømmen.

15. Er en UQD påvirker flydende køling ydeevne?

Ja.

Den interne geometri af en UQD kan skabe hydraulisk modstand.

Når du vælger en UQD, ingeniører kan være nødt til at overveje:

• Strømkapacitet
• Trykfald
• Arbejdstryk
• Temperaturområde
• Kølemiddelkompatibilitet
• Udsivning ydeevne
• Tilslutningscyklusser
• Tilgængelig installationsplads

En UQD bør derfor betragtes som en del af det hydrauliske design snarere end blot som et stik, der passer til slangen.

16. Forsyningsside og Returside

Et flydende kølesystem indeholder normalt en forsyningsvej og en returvej.

Forsyningssiden leverer relativt køligere kølemiddel mod varmekilden.

Retursiden bærer varmere kølemiddel væk fra den kolde plade.

Begge sider er vigtige for systemets ydeevne.

Returslangen bør ikke behandles som en sekundær komponent, blot fordi kølemidlet allerede bærer på varme.

17. Hvorfor betyder slangelængde?

Længere slanger skaber generelt mere friktionsmodstand.

Men at gøre en slange unødigt kort kan skabe installationsstress.

En praktisk slangelængde bør give tilstrækkelig plads til:

• Krævet kurveradius
• Udstyr bevægelse
• Anlægstolerance
• Vedligeholdelsesadgang
• Tilslutningsindstilling

Målet er ikke den kortest mulige slange.

Målet er en korrekt styret slange med en passende længde.

18. Hvorfor er Minimum Bend Radius vigtigt?

Overdreven bøjning kan deforme slangen og potentielt begrænse kølemiddelstrømmen.

Det kan også placere ekstra mekanisk stress nær montering eller UQD.

I en tæt AI rack, den mindste bøjning radius bør derfor behandles som en reel installation parameter snarere end en værdi, der findes kun på databladet.

Under systemdesignet bør ingeniører overveje slangens faktiske tredimensionelle routing.

19. Hvad med temperaturændringer?

Flydende kølesystemer fungerer ikke nødvendigvis ved én fast temperatur.

Temperaturen kan ændres med:

• IT-arbejdsbyrde
• Kølervæske
• Facilitetsbetingelser
• Systemopstart og nedlukning
• Vedligeholdelsescyklusser

Slangematerialet, forstærkningen, fittings og tætninger skal alle være egnet til det forventede driftstemperaturområde.

For langsigtede anvendelser kan temperaturcykling også være relevant.

20. Udsivning kontrol er et systemkrav

En af de åbenlyse forskelle mellem luftkøling og væskekøling er tilstedeværelsen af en cirkulerende væske inde i udstyrsinfrastrukturen.

Målet er enkelt:

Hold kølemidlet inde i den konstruerede strømningsvej.

Mulige lækagepunkter omfatter:

• Slangekrop
• Knust forbindelse
• Fitting
• UQD- grænseflade
• Koldpladeforbindelse
• Manifold forbindelse

Derfor bør hele slangeenheden tages i betragtning under valideringen.

21. Hvorfor betyder slangebyggeri?

To slanger fremstillet af lignende basismaterialer kan opføre sig anderledes, fordi deres konstruktioner er forskellige.

Byggeriet kan påvirke:

• Arbejdstryk
• Fleksibilitet
• Bøjningsradius
• Mekanisk holdbarhed
• Dimensionsstabilitet
• Temperaturydelse

For trykflydende kølesystemer kan forstærkning være særlig vigtig.

Den korrekte konstruktion afhænger af anvendelsen i stedet for blot navnet på elastomer.

22. Hvorfor betyder installationsrumsagen?

AI serverstativer er stærkt begrænsede miljøer.

En slange kan opfylde sine tryk- og temperaturspecifikationer og stadig være vanskelig at montere, hvis dens udvendige diameter, monteringslængde eller bøjningsradius er uegnet.

Ingeniører bør kontrollere:

• Slange uden diameter
• Mindste kurveradius
• Monteringsmål
• UQD- dimensioner
• Forbindelsesretning
• Clearance
• Vedligeholdelsesadgang

I en tæt pakket rack, kan installation geometri være lige så vigtigt som den nominelle slange specifikationer.

23. Hvordan påvirker vedligeholdelse Slangedesign?

AI-servere er ikke permanent utilgængelige komponenter.

Det kan være nødvendigt at servicere eller udskifte servere, GPU 'er og kølekomponenter.

Under vedligeholdelsen kan slangen opleve bevægelser, der ikke forekommer under normal drift.

Dette gør følgende faktorer vigtige:

• Fleksibilitet
• Bøjningsradius
• Tilslutningspålidelighed
• UQD- tilslutningscyklusser
• Slangelængde
• Mekanisk beskyttelse

En køleslange bør derfor vurderes ikke blot for stationær drift, men også for de vedligeholdelsesforhold, den forventes at opleve.

24. Flydende køling er et system, ikke en enkelt komponent

En AI-servers køleydelse afhænger af samspillet mellem flere komponenter.

Optimering en komponent uden at overveje de andre kan producere en ufuldstændig løsning.

25. Hvad sker der, når slangen er underdimensioneret?

En underdimensioneret slange kan øge kølemiddelhastigheden og tryktabet.

Afhængigt af systemet, kan dette øge pumpekravene eller reducere strømmen til den kolde plade.

På rack skala kan disse effekter blive vigtigere, fordi flere kølegrener kan fungere samtidigt.

Slangeid bør derfor udvælges fra det krævede flow-og system-trykfaldbudget.

26. Hvad sker der, når slangen er overdimensioneret?

Større er ikke automatisk bedre.

En unødvendig stor slange kan stige:

• Installationsrum
• Slangevægt
• Bøjningsradius
• Materialeforbrug
• Forbindelsesdimensioner
• Samlede systemomkostninger

Den passende slangestørrelse er den, der opfylder de hydrauliske og mekaniske krav uden at skabe unødvendige installationsproblemer.

27. Hvordan skal en flydende køleslange valideres?

Ved krævende anvendelser bør validering tage hensyn til den færdige slangeenhed.

Afhængigt af projektet kan relevante test omfatte:

• Trykprøvning - Kontroller trykintegriteten.
• Prøvning af udsivning - Bekræft forseglingen.
• Strømprøvning - Bekræft hydraulisk ydeevne.
• Pressure- drop test - Mål hydraulisk modstand ved fastlagte strømningsforhold.
• Temperaturprøvning - Evaluere ydelse på tværs af driftsområde.
• Fleksibilitetsprøvning - Bekræft egnethed til den krævede rute.
• Cykelprøvning - Evaluere gentagen forbindelse eller bevægelse, hvor det er nødvendigt.

Det krævede testprogram bør defineres i henhold til den faktiske anvendelse.

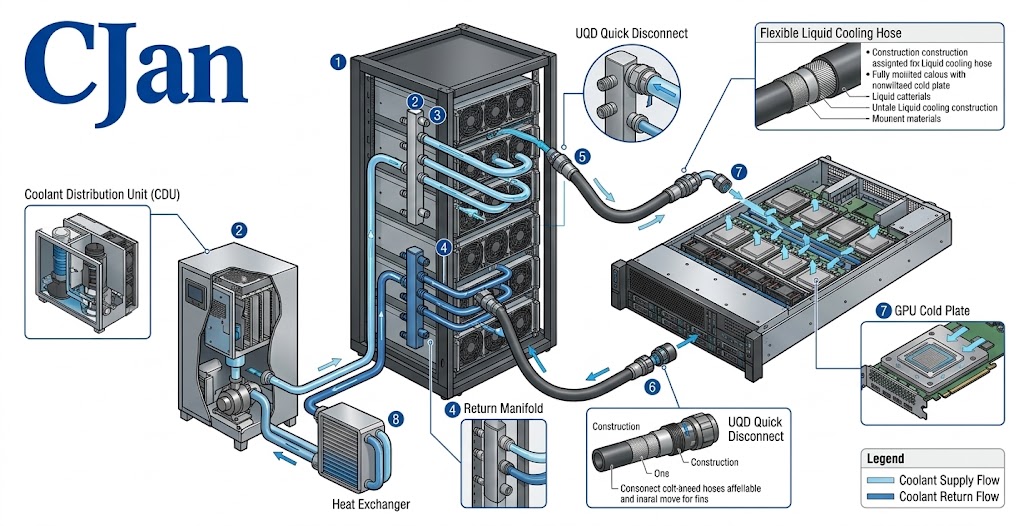

28. En typisk AI flydende køling arkitektur

Denne arkitektur illustrerer, hvorfor slangen bliver en vigtig del af den samlede infrastruktur, efterhånden som antallet af kølegrene stiger.

29. Hvorfor Slangepålidelighed sager på Rack Scale

En enkelt køleløkke kan indeholde flere slangeenheder.

En rack kan indeholde mange servere.

Et datacenter kan indeholde mange stativer.

Resultatet er et stort antal individuelle slange- og tilslutningspunkter.

Konsistens betyder derfor noget.

En praktisk væske køleslangeopløsning bør være velegnet til gentagelig produktion, installation og vedligeholdelse.

30. Hvor passer CJAN ind i flydende kølesystem?

CJAN fokuserer på den fleksible slange del af flydende kølesystemer.

Den aktuelle flydende køleportefølje omfatter:

• LCH
• LCH- SD
• LCH- SDS

Disse produkter kan vurderes til forskellige flydende køleformål i henhold til de faktiske systemkrav.

Den relevante udvælgelse bør omfatte:

• Coolant
• Flowhastighed
• Arbejdstryk
• Temperatur
• Slange- ID
• Bøjningsradius
• Forbindelsesindstilling
• Installationsmiljø

CJAN 's flydende køleslange portefølje er derfor bedre forstået som en del af en system- niveau engineering løsning snarere end som en gruppe af enkeltstående slangeprodukter.

31. LCH, LCH- SD og LCH- SDS i flydende køleapplikationer

Endelig produktudvælgelse bør altid bekræftes i forhold til de seneste CJAN-produktspecifikationer og kundens faktiske driftsbetingelser.

32. Hvad skal en ingeniør give, når du vælger en slange?

En nyttig undersøgelse af køleslangen bør omfatte følgende oplysninger:

Hvis disse parametre gør det muligt for slangeleverandøren at foretage en mere meningsfuld teknisk anbefaling.

33. Den praktiske flydende køledesign sekvens

En nyttig teknisk sekvens er:

Denne proces forbinder de termiske krav med slangens mekaniske krav.

34. Slangen er lille, men kravet er ikke

En flydende køleslange kan synes at være en relativt enkel komponent sammenlignet med en GPU, kold plade eller CDU.

Men det fungerer i skæringspunktet mellem flere tekniske krav.

Det skal transportere kølemidlet pålideligt, mens det monteres i et tæt begrænset mekanisk miljø.

Det skal også arbejde med fittings, UQDs, manifolds og kolde plader omkring det.

Det gør slangevalg til en systemteknisk beslutning i stedet for blot en købsbeslutning.

35. Nøgle Takeaway

AI data center flydende køling fungerer ved at skabe en kontrolleret vej for kølemiddel til at indsamle varme fra high-power computing komponenter og transport, at varme væk fra serveren.

Den grundlæggende proces er:

Inden for denne løkke giver den flydende køleslange den fleksible forbindelse mellem systemkomponenter.

Dens ydeevne afhænger af mere end slangematerialet alene.

Flowhastighed, indre diameter, trykfald, temperatur, kølemiddelkompatibilitet, bøjningsradius, forstærkning, fittings og UQDs skal alle betragtes sammen.

Det mest pålidelige flydende køledesign er ikke bygget omkring én "bedste" komponent. Det er bygget omkring kompatibilitet mellem hele køleløkken.

For AI datacentre, at system- niveau tilgang giver et praktisk grundlag for at designe pålidelige flydende køleinfrastruktur.

Konklusion

Flydende køling bliver mere og mere relevant, da AI computing skubber rack- niveau termiske krav højere.

Det grundlæggende koncept er enkelt: Flyt varme til en væske og transportere den væk.

Gennemførelsen er mere detaljeret.

CDUs styrer kølerummet. Koldplader samler varme fra processorerne. Manifolds distribuerer kølemiddel. UQDs giver brugbare forbindelser. Flydende køleslanger forbinder disse komponenter og tillader systemet at passe ind i de fysiske begrænsninger af serverrack.

Derfor bør flydende køleslangedesign overvejes ud fra både hydrauliske og mekaniske perspektiver.

CJAN 's LCH, LCH- SD og LCH- SDS flydende køleslange familier kan evalueres efter kølemiddel, flow, tryk, temperatur, routing og tilslutning krav til programmet.

For AI data center køling, er den rigtige slange ikke blot den, der passer. Det er den, der passer til kølesystemet.
