Valg af en flydende køleslange til en AI-server er ikke blot et spørgsmål om at matche slangens diameter til en montering.
Moderne AI-servere kan placere betydelige termiske belastninger på kølesystemet. Slangen skal arbejde som en del af et komplet kølemiddel kredsløb, der kan omfatte kolde plader, manifolds, CDUs, fittings og UQDs.
Det gør slangevalg til en systemteknisk beslutning.
En praktisk udvælgelsesproces bør tage hensyn til kølemidlet, den krævede strømningshastighed, driftstryk, temperaturområde, indre diameter, bøjningsradius, slangens længde, mekanisk miljø og tilslutningskonfiguration.
For en introduktion til det overordnede driftsprincip for AI data center flydende køling, se Hvordan virker flydende køling i AI Data Centers?
1. Start med kølesystemet, ikke slangen
Det første skridt er at forstå, hvor slangen sidder i kølearkitekturen.

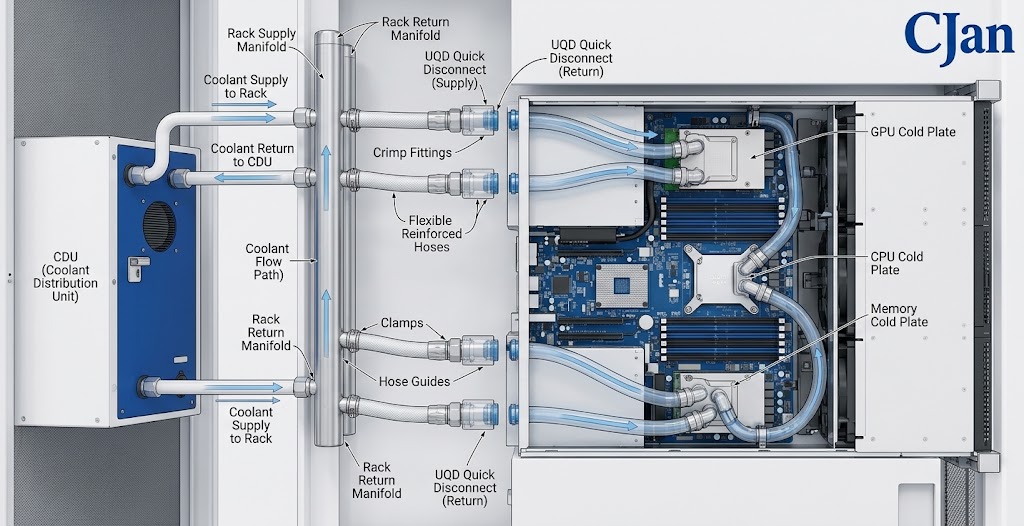

Et typisk flydende kølekredsløb kan forbinde en CDU med en rack manifold, kolde plader og andre kølekomponenter.
Hvert afsnit bidrager til hele systemets hydrauliske og termiske ydeevne.
Derfor bør slangen vælges, efter at de grundlæggende systemkrav er fastlagt.
2. Bekræft kølervæske først
Coolant kompatibilitet er et af de vigtigste startpunkter for slangevalg.
Det indre rør forbliver i kontakt med kølemidlet under driften, potentielt i tusindvis af timer.
Teknikholdet bør identificere den faktiske kølemiddelformulering i stedet for kun at bruge en bred beskrivelse såsom "vandbaseret kølemiddel".
Relevante oplysninger kan omfatte:
- Coolanttype
- Vandkoncentration
- Glycol eller andre tilsætningsstoffer
- Driftstemperatur
- Forventet tjenestevarighed
- Krævet renhedsniveau
Materiel kompatibilitet skal derefter vurderes under de faktiske driftsforhold.
Dette er især vigtigt, når et kølesystem anvender en kølemiddelformulering, der adskiller sig fra standardvand- eller vandglycolblandinger.
3. Bestem den nødvendige kølestrøm
Den krævede strømningshastighed er tæt forbundet med den varmebelastning, som kølesystemet skal fjerne.
For en given kølearkitektur, ingeniørholdet normalt nødt til at etablere målet kølemiddel flow, før du vælger slangediameter.
En slange med en passende tilslutningsstørrelse kan stadig være uegnet, hvis dens indvendige passage skaber overdreven hydraulisk modstand ved den nødvendige strømningshastighed.
4. Vælg den interne diameter baseret på flow
Intern diameter er en af de mest synlige slangespecifikationer, men den bør ikke vælges isoleret.
For den samme strømningshastighed, reducerer den interne diameter generelt øger fluid hastighed og hydraulisk modstand.
Øgning af diameteren reducerer hastigheden og kan reducere trykfaldet, men en større slange kræver også mere installationsplads og kan kræve større forbindelseskomponenter.
| Udvælgelsesmetode | Potentielt resultat |
|---|---|
| Underdimensioneret slange | Højere strømningshastighed og trykfald |
| Strømpestørrelse | Afbalanceret hydraulisk og mekanisk ydeevne |
| Overdimensioneret slange | Mere installationsplads og potentielt større fittings |
Målet er at vælge en slange ID, der passer til systemets flow og pressure- drop krav, mens resterende praktisk til installation.
5. Tjek Arbejde og maksimalt tryk
Der bør fastsættes krav til tryk, inden slangekonstruktionen vælges.
Ingeniørerne bør som minimum skelne mellem normalt arbejdstryk og maksimalt forventet tryk.
Overgangsbetingelser bør også overvejes, hvis det er relevant.
- Normal driftstryk
- Maksimalt arbejdstryk
- Startbetingelser
- Græsrelaterede trykændringer
- Krav til trykprøvning
Slangen bør give en passende sikkerhedsmargen baseret på fabrikantens tekniske specifikationer.
6. Overvej den komplette trykdråbe
Tryktab kommer ikke fra slangen alene.
Kølerummet kan indeholde flere hydrauliske restriktioner.
- Slange
- Beslag
- UQDs
- Manifolds
- Ventiler
- Koldplader
Det samlede trykfald bestemmer det hydrauliske behov på pumpen.
Derfor bør ingeniører vurdere slangetryk fald ved den faktiske målstrømningshastighed, når dataene er tilgængelige.
Forholdet mellem slangediameter og hydraulisk modstand diskuteres også i den tilhørende artikel Hvad er de centrale krav til AI Data Center flydende kølehuse?
7. Tjek driftstemperaturområdet
Flydende køleslanger kan opleve forskellige temperaturer under opstart, normal drift og nedlukning.
Vigtige temperaturindgange omfatter:
- Mindste driftstemperatur
- Normal kølevæsketemperatur
- Maksimal driftstemperatur
- Potentiel temperaturcykling
Temperaturen bør overvejes sammen med tryk og kølemiddel kemi.
En slange, der klarer sig godt under én temperatur, bør ikke automatisk antages at have samme trykevne i hele temperaturområdet.
8. Evaluere fleksibilitet og bend Radius
En af hovedårsagerne til at bruge fleksibel slange i serverkøling er installationsfleksibilitet.
AI serverstativer kan indeholde tætte arrangementer af GPU 'er, kolde plader, manifolds, kabler og strømkomponenter.
En fleksibel slange kan forenkle routing omkring disse komponenter.
Slangen skal dog stadig være inden for den angivne mindste kurveradius.
Tving en slange ind i en alt for stram bøje kan deforme den indre passage og placere ekstra mekanisk stress på forbindelsen.
9. Overvej slangelængde forsigtigt
Slangens længde bestemmes ud fra selve installationen.
En slange, der er for kort, kan skabe spænding ved fittings.
En slange, der er unødigt lang kan tilføje routing kompleksitet og yderligere hydraulisk modstand.
Den endelige længde bør give mulighed for:
- Normal ruteføring
- Krævet kurveradius
- Udstyr bevægelse
- Monteringstolerance
- Vedligeholdelsesadgang
10. Forbindelsestype skal matche kølingsarkitekturen
Slangen er kun en del af forbindelsen.
Den endelige samling kan tilsluttes kolde plader, manifolder, CDI 'er eller UQD' er.
Ingeniørerne bør derfor definere tilslutningskonfigurationen i begyndelsen af udvælgelsesprocessen.
Relevante parametre kan omfatte:
- Forbindelsesstørrelse
- Forbindelsestype
- Slange- ID
- Fitting konfiguration
- UQD- type
- Tilgængelig installationsplads
11. Hvorfor UQD markering bør være inkluderet i Slangedesign
UQD 'er anvendes normalt, når køleledninger skal frakobles under service eller udskiftning af udstyr.
Men UQD er også en del af den hydrauliske sti.
Dens indre flow passage kan bidrage til trykfald.
Derfor bør slangen og UQD betragtes som en tilsluttet enhed i stedet for to helt uafhængige komponenter.
Ved bestemmelse af en flydende køleslangeenhed kontrolleres følgende:
- Slangekompatibilitet
- UQD- kompatibilitet
- Strømkrav
- Trykvurdering
- Temperaturområde
- Forbindelsesdimensioner
12. Tjek det mekaniske miljø
Data center køleslanger kan opleve mekaniske forhold, der er forskellige fra dem fra en stationær industriel slange.
Potentielle faktorer omfatter:
- Gentagen installation og fjernelse
- Bevægelse af servermoduler
- Kontakt med omgivende komponenter
- Vibration
- Begrænset routingplads
- Gentagen bøjning
Slangekonstruktionen bør derfor svare til selve installationsmiljøet.
13. Ignorer ikke Fitting-området
I en slangeenhed kan tilslutningsområdet opleve koncentreret mekanisk belastning.
Forkert routing kan skabe bøjning eller trække kræfter nær montering.
God installationspraksis bør undgå:
- Skarpe bøjninger direkte bag monteringen
- Drejning under installationen
- Overdreven aksial træk
- Tvangsjustering
En korrekt styret slange skal have tilstrækkelig plads til at følge en naturlig bøje uden at overføre overdreven belastning til forbindelsen.
14. Sammenlign slangematerialer ifølge ansøgningen
Forskellige slangematerialer kan tilbyde forskellige kombinationer af fleksibilitet, temperaturresistens, kemisk kompatibilitet og mekaniske egenskaber.
| Familie | Udvælgelsesovervejelser |
|---|---|
| EPDM | Ofte overvejes for vandbaserede køleapplikationer, hvor fleksibilitet og holdbarhed er vigtige. |
| Silicon | Kan overvejes, hvor fleksibilitet og temperatur er vigtige. |
| Fluoropolymer | Kan overvejes, når specifikke krav til kemisk kompatibilitet eller renhed er vigtige. |
| Andre elastomerer | Udvalgt efter kølemiddel, tryk, temperatur og mekaniske krav. |
Der er ikke noget enkelt slangemateriale, der er optimalt for hvert flydende kølesystem.
Det faktiske kølemiddel- og driftsmiljø bør bestemme det endelige materialevalg.
15. Evaluering af slangebyggeriet

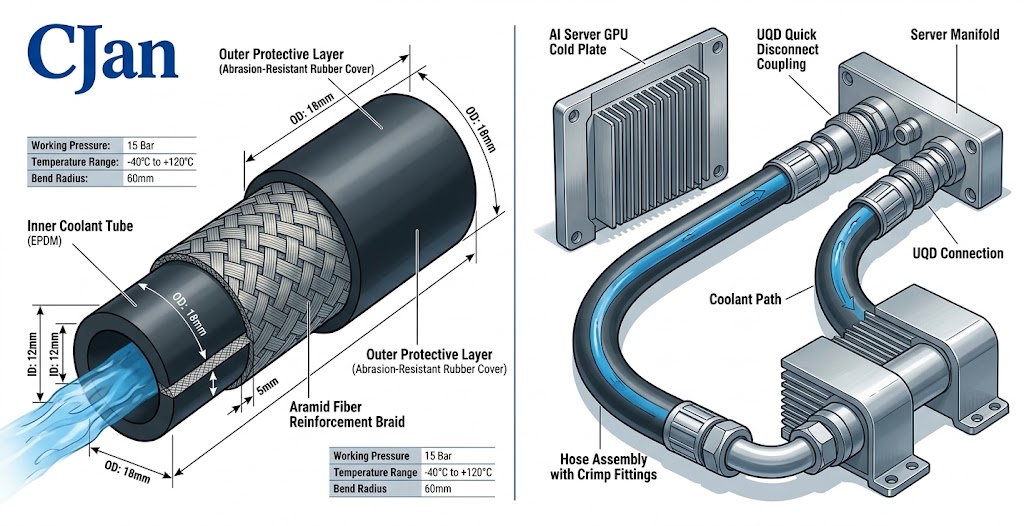

En flydende køleslange kan indeholde flere funktionelle lag.
Afhængigt af produktkonstruktionen, kan disse omfatte et indvendigt fluid- kontakt lag, forstærkningslag og ydre beskyttende lag.
Hvert lag kan have en anden funktion.
Det indre lag håndterer kølemiddel kontakt, forstærkning kan bidrage til tryk og dimensionel stabilitet, mens det ydre lag kan give mekanisk beskyttelse.
16. Udsivning ydeevne bør evalueres på samleniveau
Udsivning kontrol er grundlæggende for flydende køling pålidelighed.
En køleenhed kan have flere potentielle lækagepunkter, herunder slangekrop, monteringsgrænseflade, crimperet tilslutning og UQD.
Til kritiske anvendelser må kun prøvning af slangematerialet ikke give tilstrækkelig information om den færdige enhed.
Den komplette slangeenhed vurderes i henhold til de faktiske projektkrav.
17. Renhedskrav Afhængig af ansøgningen
Ikke alle datacenterkølesystemer har identiske renhedskrav.
Nogle anvendelser kan lægge større vægt på intern partikelkontrol, fremstilling af restprodukter eller fluid renlighed.
Når renlighed er vigtig, bør processen til fremstilling og håndtering af slanger betragtes som en del af leverandørevalueringen.
18. Overvej langsigtet materialestabilitet
Flydende kølesystemer er beregnet til udvidet drift.
Slangen skal derfor opretholde den krævede ydeevne efter langvarig eksponering for kølemidlet og driftsmiljøet.
Den langsigtede evaluering kan omfatte:
- Materiel stabilitet
- Dimensionsændringer
- Kølemiddelkompatibilitet
- Mekanisk ydeevne
- Temperatureksponering
Den faktiske betydning af hver faktor afhænger af kølemidlet og systemdesignet.
19. Byg en slangetjekliste
En struktureret tjekliste kan gøre leverandørkommunikationen meget mere effektiv.
| Parameter | Krævede oplysninger |
|---|---|
| Coolant | Præcis kølemiddelformulering |
| Strømningsrate | Målinterval og forventet strømningsinterval |
| Tryk | Arbejds- og maksimumstryk |
| Temperatur | Mindste og maksimale driftstemperatur |
| Slange- ID | Krævet indvendig diameter |
| Længde | Afsluttet samlelængde |
| Bend Radius | Tilgængelig routingplads |
| Forbindelse | Krav til fitting og UQD |
| Miljø | Mekaniske forhold og monteringsforhold |
20. Hvornår skal du vælge en Forstærket flydende køleslange?
Forstærket konstruktion kan være hensigtsmæssig, når anvendelsen kræver en kombination af trykbestandighed, fleksibilitet og mekanisk stabilitet.
Beslutningen bør baseres på de faktiske krav til tryk, temperatur og ruteføring i stedet for blot at antage, at den forstærkede konstruktion altid er bedre.
For applikationer, der kræver en dedikeret flydende køleslange løsning, kan ingeniører gennemgå CJAN LCH flydende køleslange.
21. Sammenligning CJAN flydende køleslange muligheder
CJAN giver flere flydende køleslange muligheder, der kan evalueres i henhold til forskellige systemkrav.
| Produkt | Anbefalet evaluering |
|---|---|
| CJAN LCH | Generelt valg af flydende køleslange i henhold til applikationskrav. |
| CJAN LCH- SD | Alternativ konstruktion af flydende køleslange til specifikke systemkrav. |
| CJAN LCH- SDS | Alternativ slangekonfiguration til flydende køleapplikationer, der kræver særlige konstruktionsegenskaber. |
Produktspecifikationerne bør tages op til revision i forhold til de faktiske krav til kølemiddel, tryk, temperatur, flow og tilslutning, før de vælges.
22. Hvorfor ansøgning data er vigtigt, når du anmoder om en slange
En leverandør kan give en mere nyttig anbefaling, når ansøgningsoplysningerne er fuldstændige.
I stedet for kun at bede om "en AI køleslange", give følgende oplysninger, når det er muligt:
- Coolant navn og formulering
- Målstrømningshastighed
- Arbejdstryk
- Maksimalt tryk
- Temperaturområde
- Krævet slange- id
- Krævet slangelængde
- Forbindelsestype
- Krav til UDD
- Installationsmiljø
Disse oplysninger gør det muligt at vurdere slangen som en del af det komplette kølekredsløb.

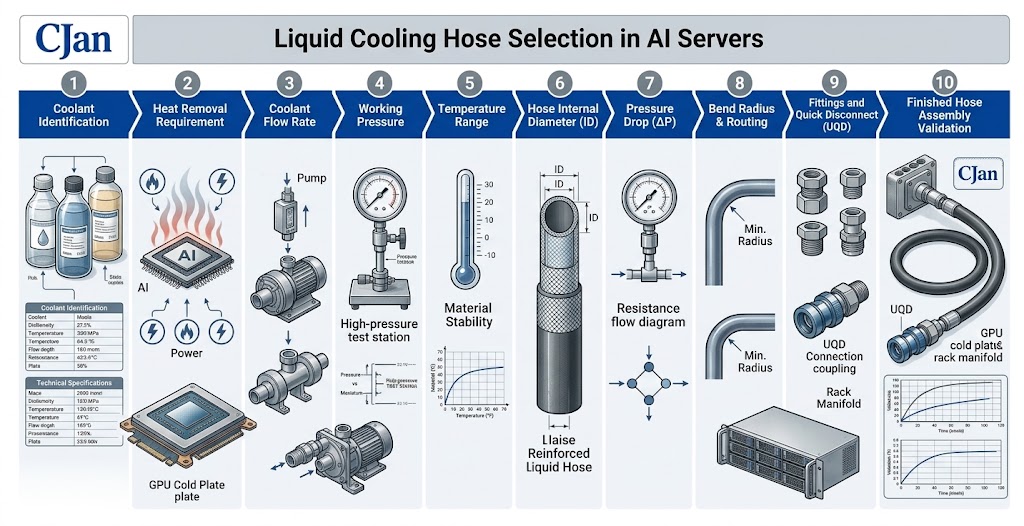

23. En praktisk AI Server Slangevalg proces
Denne proces hjælper med at forhindre en almindelig fejl: at vælge slangen først og forsøger at tilpasse kølesystemet omkring det senere.
24. Hvad gør en god AI Data Center flydende køleslange?
En passende slange skal give en afbalanceret kombination af hydraulisk, termisk og mekanisk ydeevne.
I praksis skal udvælgelsen opfylde følgende betingelser:
- Materialet er kompatibelt med kølemidlet.
- Slangen understøtter det nødvendige driftstryk.
- Slangen kan fungere inden for det krævede temperaturområde.
- Den interne diameter understøtter den krævede kølemiddelstrøm.
- Trykfaldet er acceptabelt for systemet.
- Slangen kan føres inden for det tilgængelige rum.
- Den mindste bøjningsradius kan respekteres.
- Forbindelsen matcher de valgte fittings og UQDs.
- Den færdige samling kan opfylde den krævede lækageydelse.
25. CJAN flydende køleslange løsninger
CJAN udvikler og leverer slangeprodukter til flydende køling, herunder LCH, LCH- SD og LCH- SDS produktfamilier.
Den dedikerede CJAN flydende køleløsninger side giver et overblik over virksomhedens flydende køleprogram fokus.
For det aktuelle LCH produkt, besøg CJAN LCH flydende køleslange.
For yderligere slangekonfigurationer, ingeniører kan også gennemgå CJAN LCH- SD og CJAN LCH- SDS.
Det endelige produktvalg bør baseres på de faktiske anvendelsesbetingelser og de nyeste tekniske specifikationer.
Konklusion
Valg af en flydende køleslange til en AI-server bør starte med kølesystemet i stedet for med slangen selv.
Coolant kompatibilitet, strømningshastighed, tryk, temperatur, indre diameter, trykfald, fleksibilitet, bøjningsradius, slangelængde og forbindelseskonfiguration påvirker alle det endelige valg.
UQD 'er og fittings bør også tages i betragtning, fordi de indgår i samme hydrauliske og mekaniske samling.
For AI data center projekter, den mest pålidelige tilgang er at definere de driftsbetingelser først og derefter vælge den slange konstruktion, der opfylder disse krav.
CJAN flydende køleslange portefølje giver LCH, LCH- SD og LCH- SDS muligheder for at evaluere forskellige kølesystem krav.
For projektspecifikke slangevalg, der giver kølemiddel, strømningshastighed, tryk, temperatur, dimensioner og tilslutningsbehov er det mest effektive udgangspunkt.
