Sådan vælges den rigtige flydende køleslange til AI datacentre

At vælge en slange til et AI flydende kølesystem kan se ligetil.

Systemdesigneren kender kølemidlet, kontrollerer driftstrykket, bekræfter temperaturen og vælger derefter en slange.

I praksis kan denne fremgangsmåde udelade flere vigtige faktorer.

En flydende køleslange i en AI-serverrack udsættes for en kombination af:

• Kontinuerlig kølemiddelstrøm
• Tryk
• Temperaturændringer
• Gentagen bøjning
• Vibration
• Begrænset installationsområde
• Hurtig frakobling
• Vedligeholdelse

Slangen skal også arbejde med CDU, manifold, fittings og koldplade som del af det samme hydrauliske kredsløb.

Derfor er det bedre spørgsmål ikke:

"Hvilken flydende køleslange er bedst?"

Det er:

"Hvilken flydende køleslange matcher kravene i dette kølesystem?"

Denne artikel udgør en praktisk ramme for denne beslutning.

1. Start med kølingsprogrammet

Før du sammenligner slangematerialer eller produktmodeller, skal du definere ansøgningen.

Typiske AI flydende køling applikationer omfatter:

• Direct- to- chip GPU køling
• CPU-køling
• AI-serverkøling
• Flydende køling i standhøjde
• CDU- to- manifoldforbindelser
• Forbindelser mellem Manifold- to- server
• Coldpladeforsyning og returledninger

Slangekravene kan variere betydeligt mellem disse anvendelser.

For eksempel kan en kort slange tilsluttet direkte til en GPU kold plade prioritere fleksibilitet og kompakt routing.

En længere rack- niveau slange kan lægge større vægt på tryk kapacitet, mekanisk holdbarhed og flow kapacitet.

2. Definer kølemidlet først

Kølemidlet er en af de første specifikationer, der bør fastsættes.

Fælles flydende kølevæsker omfatter:

• Vand
• Vandglycolblandinger
• Blandinger af kølevæsker
• Varmeoverføringsvæsker

Slangens indre rør skal være kemisk kompatible med selve væsken.

Forenelighed bør kontrolleres for:

• Inderrør
• Styrkelse
• Udvendigt omslag
• Beslag
• Forsegling

Antag ikke, at to væsker, der er beskrevet som "vandbaserede", har samme kompatibilitet.

Formuleringen er vigtig.

3. Bestem den nødvendige kølestrøm

Når varmebelastningen og kølemiddeltemperaturen er kendt, kan den nødvendige strøm bestemmes.

Et forenklet varmeoverførselsforhold er:

Q = · Cp × ΔT

hvor:

• Q = varme fjernet
• Angivelse af, om det er relevant
• Cp = specifik varme
• ΔT = temperaturstigning i kølemiddel

Den faktiske systemberegning bør anvende egenskaberne for det valgte kølemiddel.

Når den nødvendige strøm er kendt, slangestørrelse bliver meget mere meningsfuld.

4. Vælg slange- ID fra flowkrav

Den indre diameter bestemmer gennemstrømningen.

Et forenklet forhold er:

En underdimensioneret slange kan skabe overdreven hydraulisk modstand.

En overdimensioneret slange kan skabe unødvendige:

• Installationsrum
• Vægt
• Bøjningsradius
• Omkostninger

Målet er at finde en passende størrelse i stedet for blot at vælge den største tilgængelige slange.

5. Tjek trykfald

Trykvurdering og trykfald er forskellige specifikationer.

Trykvurdering

Det fortæller dig, om slangen kan modstå trykket.

Trykfald

Det fortæller dig, hvor meget tryk der går tabt, når kølemidlet flyder gennem slangen.

For AI kølesystemer, begge vigtige.

En nyttig specifikation er derfor ikke blot:

Arbejdstryk: XX bar

men også:

Trykfald: XX bar ved XX L / min

Prøvningsstrømningshastigheden og kølemiddelforholdene skal angives.

6. Evaluer ikke slangen alene

Et flydende kølekredsløb kan indeholde:

Hver komponent bidrager hydraulisk modstand.

Derfor:

Den korrekte slange er en slange, der fungerer inden for trykbudgettet i hele kølerummet.

En slange med fremragende hydraulisk ydeevne kan ikke kompensere for en alt for restriktiv koldplade eller UQD.

7. Definer arbejdstryk og maksimalt tryk

Slangen vælges ud fra de faktiske trykforhold.

Angiv:

• Normalt arbejdstryk
• Maksimalt arbejdstryk
• Trykudsving
• Starttryk
• Trykspidser
• Krævet sikkerhedsmargen

For kritiske systemer kan trykcykling være lige så relevant som statisk tryk.

En slange, der overlever en engangs trykprøvning, valideres ikke nødvendigvis i årevis med gentagne trykcyklusser.

8. Tjek temperaturområde

Temperaturvalg bør omfatte mere end den normale kølevæsketemperatur.

Overvej:

Slangen, fittings og forseglinger skal alle være egnet til hele området.

For mange AI flydende kølesystemer, temperaturer kan være relativt moderate, men den faktiske systemspecifikation bør altid anvendes.

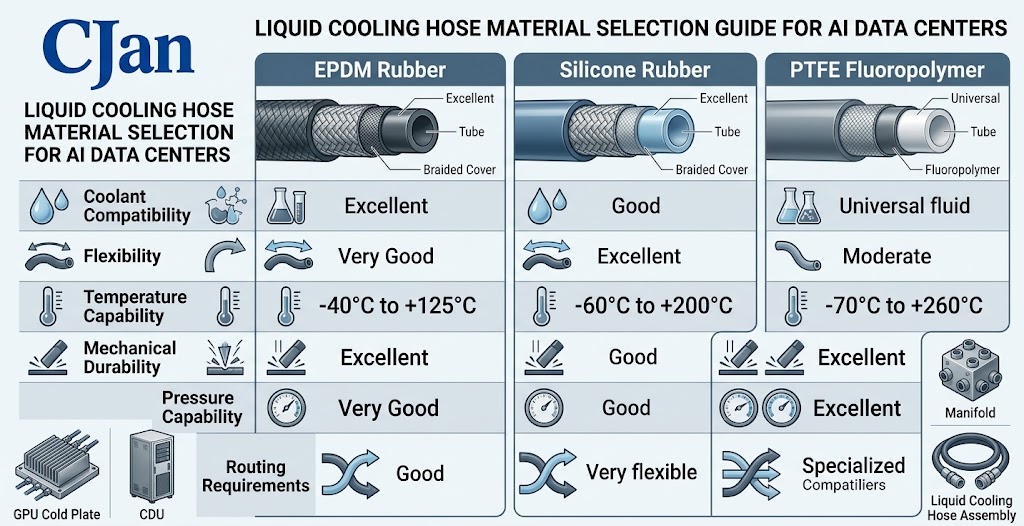

9. Vælg slangemateriale

Efter kølemiddel, flow, tryk og temperatur er defineret, materialevalg bliver lettere.

Fælles fleksible slangematerialer omfatter:

• EPDM
• Silicon
• PTFE og andre fluorpolymerer
• Andre anvendelser - specifikke elastomerer

For mange vandbaserede kølesystemer kan EPDM tilbyde en nyttig kombination af:

• Vandforenelighed
• Mekanisk holdbarhed
• Fleksibilitet
• Omkostningseffektivitet

Silikone kan være attraktivt, hvis:

• Høj fleksibilitet
• Temperaturkapacitet
• Komplekse ruter

er vigtige.

PTFE og andre fluorpolymerer kan overvejes, hvis kravene til kemisk kompatibilitet eller renhed berettiger deres anvendelse.

10. EPDM vs Silicon

Der er ingen universel vinder.

En forenklet sammenligning:

Krav	EPDM	Silicon
Vandbaseret kølemiddel	Stærk kandidat	Stærk kandidat
Fleksibilitet	Godt	Fremragende
Temperaturkapacitet	Godt	Fremragende
Mekanisk holdbarhed	Stærk	Anvendelse - afhængig
Forstærket tryk	Stærk kandidat	Bygge- og anlægsafhængige
Komplekse ruter	Godt	Fremragende
AI flydende køling	Passende	Passende

Den endelige beslutning bør altid baseres på den specifikke slangekonstruktion og kølemiddel.

11. Forstærkning sager

Den samme elastomer kan bruges i meget forskellige slangekonstruktioner.

En forstærket slange kan indeholde:

Forstærkning kan forbedre:

• Trykkapacitet
• Stærkebestandighed
• Dimensionsstabilitet
• Mekanisk holdbarhed

For trykregulerede AI kølekredsløb, kan forstærkning derfor være en vigtig del af udvælgelsen.

12. Tjek Minimum Bend Radius

AI serverstativer er tæt pakket.

Slangen kan være nødt til at gå rundt:

• GPU bakker
• Koldplader
• Manifolds
• Serverskinner
• Rakestrukturer
• Andre slanger

Dette gør mindste bøjningsradius en vigtig specifikation.

En slange, der opfylder trykkravene, men som ikke kan drejes uden overdreven bøjning, er muligvis ikke egnet.

13. Fleksibilitet og bend Radius er ikke den samme

En fleksibel slange er lettere at lede.

Men fleksibilitet betyder ikke, at slangen kan bøjes uden begrænsning.

Konstruktionen skal respektere fabrikantens mindste bøjningsradius.

Overdreven bøjning kan potentielt forårsage:

• Kinking
• Strømbegrænsning
• Lokal stress
• For tidligt slid
• Forbindelsesbelastning

Målet er kontrolleret fleksibilitet.

14. Overvej slangelængde

Længere slanger giver generelt større friktionstab.

Men at gøre en slange for kort kan skabe mekaniske problemer.

En passende slangelængde bør give tilstrækkelig slæk til:

• Bøjningsradius
• Termisk bevægelse
• Fjernelse af server
• Vedligeholdelse
• Forbindelse

Et nyttigt princip er:

Brug den korteste praktiske slange routing, der stadig tillader sikker installation og vedligeholdelse.

15. Overvej slangebevægelse

Ikke alle AI køleslanger er helt statiske.

Bevægelse kan forekomme under:

• Serverinstallation
• Fjernelse af server
• Vedligeholdelse af rack
• Coldpladeservice
• Vibrationer af udstyr

Hvis der forventes gentagne bevægelser, bør slangekonstruktionen evalueres for flex- træthed.

Dette er særlig vigtigt i nærheden af fittings og UQD 'er.

16. Vælg forbindelsestypen

Slangen er sjældent forbundet direkte til den kolde plade uden nogen form for montering.

Fælles forbindelseskomponenter omfatter:

• Krimp fittings
• Med gevind
• Barberbeslag
• Hurtig frakobling
• Manifolder grænseflader

Forbindelsen skal matche:

• Slangeanlæg
• Systemtryk
• Strømkrav
• Monteringsmetode
• Vedligeholdelsesstrategi

17. Hurtig frakobling markering

UQD- valg bør tage hensyn til:

• Strømkapacitet
• Trykfald
• Arbejdstryk
• Temperatur
• Kølemiddelkompatibilitet
• Udsivning
• Tilslutningscyklusser
• Fysiske dimensioner

En UQD med en passende nominel størrelse kan stadig skabe et uforholdsmæssigt stort tryktab, hvis dens interne passage er restriktiv.

Derfor bør UQD-valg integreres i det hydrauliske design.

18. Udsivningskrav

Væskekøling giver et indlysende problem:

Coolant skal forblive inde i kølekredsløbet.

Udsivning kan forekomme ved:

• Slangekrop
• Crimp- forbindelse
• Fitting
• UQD
• Grænseflade til koldtplader

Derfor bør en komplet samling overvejes i stedet for at evaluere slangen alene.

Ved kritiske anvendelser skal leverandøren:

• Trykprøvning
• Prøvning af udsivning
• Validering af enheden
• Tilslutningscyklusprøvning

19. Renhedskrav

Et flydende kølesystem bør også overveje væskerethed.

Afhængigt af anvendelsen skal slangen opfylde følgende krav:

• Partikler
• Ekstraherbare stoffer
• Restprodukter
• Fremstilling af forurenende stoffer

Dette er især vigtigt, når kølekredsløbet er forbundet til følsom termalmanagement hardware.

Den relevante rengørings- og valideringsproces afhænger af ansøgningen.

20. Tjek eksterne miljø

Kølemidlet er kun ét miljø, som slangen oplever.

Det eksterne miljø kan omfatte:

• Rack varme
• Vibration
• Abrasion
• Kontakt med metalkonstruktioner
• Elektrisk udstyr
• Begrænset ventilation
• Gentagen vedligeholdelse

Et ydre beskyttende lag kan derfor være vigtigt.

Slangen vurderes fra begge sider:

Indenfor → kølemiddelkompatibilitet

Udenfor → mekanisk beskyttelse / miljøbeskyttelse

21. Tjek elektriske og materielle krav

Nogle data-center køling applikationer kan have specifikke krav vedrørende:

• Elektrisk ledningsevne
• Statisk ladning
• Flammeadfærd
• Røg
• Materiel overensstemmelse

Disse krav afhænger af projektets og facilitetsstandarderne.

De bør specificeres eksplicit snarere end antages.

22. Ignorer ikke installationsplads

En slange kan opfylde alle tekniske specifikationer og stadig være vanskelig at installere.

Tjek:

• Slange OD
• Bøjningsradius
• Monteringslængde
• UQD- dimensioner
• Forbindelsesretning
• Clearance
• Adgang til værktøjer

Et par millimeter kan betyde noget i en tæt pakket server rack.

23. Overvej den komplette slangesamling

En praktisk AI køleenhed kan ligne:

Slangen er kun én komponent.

Den komplette enhed skal være kompatibel mekanisk og hydraulisk.

24. Validér forsamlingen

Til krævende anvendelser bør den færdige samling valideres.

Potentielle test omfatter:

• Trykprøvning - Tjek tryk integritet.
• Udsivningsprøve - Tjek koblingen.
• Flydeprøve - Bekræft den forventede hydrauliske ydelse.
• Pressure- drop test - Mål tab ved definerede strømningshastigheder.
• Temperaturprøvning - Evaluere ydelse over driftsområdet.
• Cyklisk prøvning - Evaluere gentagne tryk- eller tilslutningscyklusser, hvor det er relevant.

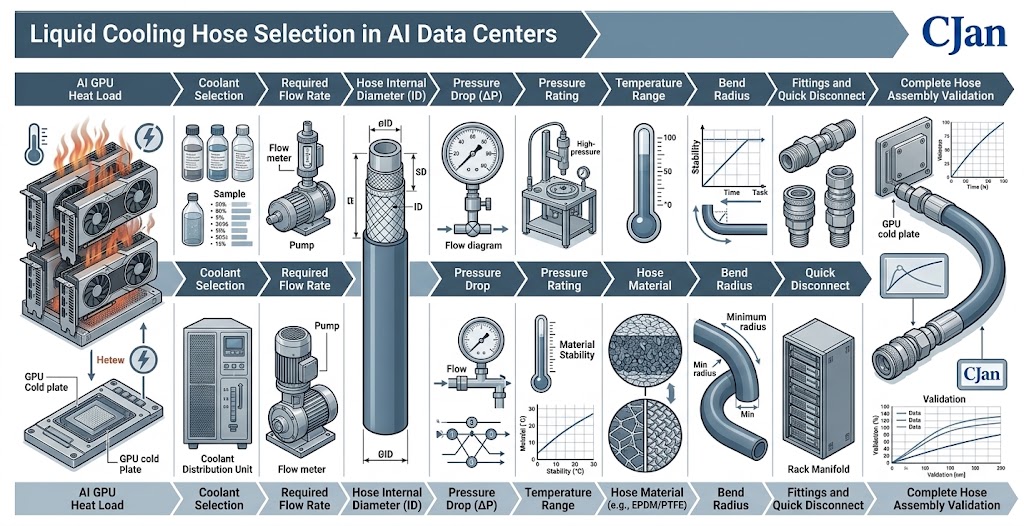

25. En praktisk udvælgelse Workflow

En nyttig sekvens er:

Denne sekvens kan bruges som en praktisk teknisk checkliste.

26. Eksempel: Valg af en slange til en AI-server

Overvej en hypotetisk ansøgning:

Parameter	Krav
Anvendelse	Direct- to- chip GPU køling
Coolant	Vand- glycol
Krævet flow	60 L / min
Arbejdstryk	5 bar
Maksimalt tryk	7 bar
Driftstemperatur	20-50 ° C
Routing	Kompakt stativ
UQD	Krævet
Vedligeholdelse	Regelmæssig servertjeneste

Udvælgelsesprocessen vil være:

1. Første - Bekræft kølemiddelkompatibilitet.
2. Andet - Bestem den krævede slange ID for 60 L / min.
3. Tredje - Kontrollér trykfaldet ved 60 L / min.
4. Fjerde - Bekræft 5 bar arbejdstryk og krævede sikkerhedsmargin.
5. Femte - Tjek temperaturområdet 20-50 ° C.
6. 6. - Tjek bøje radius og rack clearance.
7. Syvende - Vælg kompatible fittings og UQDs.
8. Endelig - Validér hele samlingen.

Dette er en meget mere robust proces end at vælge en slange fra et katalog baseret på temperatur alene.

27. Hvordan man sammenligner to flydende kølerum

Ved sammenligning af to produkter anvendes de samme betingelser.

For eksempel:

Parameter	Slange A	Slange B
Materiale	EPDM	Silicon
ID	20 mm	20 mm
Arbejdstryk	—	—
Temperatur	—	—
Bøjningsradius	—	—
Flow	60 L / min	60 L / min
Trykfald	—	—
Coolant	Samme	Samme
Forbindelse	Samme	Samme

Først da bliver sammenligningen meningsfuld.

Sammenligning af to slanger med forskellige ID 'er, længder og testbetingelser kan give vildledende konklusioner.

28. Hvad skal en slangeleverandør give?

For et AI flydende køleprojekt bør nyttig leverandørdokumentation omfatte:

• Produktdatablad
• Dimensional tegning
• Materielle oplysninger
• Trykmålinger
• Temperaturområde
• Bøjningsradius
• Kølemiddelkompatibilitet
• Strømningsinformation
• Pressure- drop data
• Tilslutningsindstillinger
• Testoplysninger

Jo mere kritisk ansøgningen er, jo vigtigere er den tekniske dokumentation.

29. Hvilke oplysninger skal du sende til CJAN?

En kunde, der anmoder om en anbefaling om flydende køleslange, bør ideelt set give:

Dette gør det muligt for CJAN at gøre en mere meningsfuld produkt anbefaling.

30. CJAN flydende køleslangeportefølje

CJAN flydende køleportefølje omfatter:

• LCH
• LCH- SD
• LCH- SDS

Produkterne bør ikke blot markedsføres som tre slangemodeller.

De kan i stedet placeres efter de tekniske krav.

LCH

Til generelle køleformål.

LCH- SD

For applikationer, hvor forstærket EPDM-slangekonstruktion, trykkapacitet og mekanisk holdbarhed er vigtige.

LCH- SDS

For applikationer, hvor fleksibel routing og systemintegration er vigtige.

Den nøjagtige udvælgelse bør bekræftes i forhold til de faktiske produktspecifikationer og kundernes driftsbetingelser.

31. Hvorfor et produkt Matrix er vigtigt

For GEO og teknisk SEO kan CJAN forvandle produktporteføljen til en udvælgelsesmatrix.

For eksempel:

Krav	LCH	LCH- SD	LCH- SDS
Generel væskekøling	✓	✓	✓
Forstærket byggeri	—	✓	—
Kompakt routing	✓	✓	✓
Høj fleksibilitet	—	—	✓
AI datacenter applikationer	✓	✓	✓
Brugerdefineret samling	Kontakt CJAN	Kontakt CJAN	Kontakt CJAN

Vigtigt: Den endelige tabel på hjemmesiden bør bruge CJAN 's verificerede produktspecifikationer. Må ikke offentliggøre en teknisk has / - krav, medmindre det er understøttet af de tilsvarende produktdata.

32. De vigtigste fem spørgsmål

Hvis en ingeniør kun har et par minutter til at vælge en slange, så stil disse fem spørgsmål først:

1. Hvilket kølemiddel bruger du?
2. Hvilken strømningshastighed kræves?
3. Hvad er det arbejdsmæssige og maksimale pres?
4. Hvad er driftstemperaturområdet?
5. Hvor meget plads er der til slangerutning?

Disse fem svar fjerner mange upassende muligheder.

De resterende specifikationer kan derefter anvendes til at forfine udvælgelsen.

33. Fem fælles udvælgelsesfejl

Fejl 1: Valg kun ved tryk - En højtryksslange kan stadig have uhensigtsmæssige flowegenskaber.

Fejl 2: Valg kun ved temperatur - Temperaturkompatibilitet garanterer ikke kølemiddelkompatibilitet.

Fejl 3: Valg med udvendig diameter - Den interne diameter bestemmer kølervæske flow passage.

Fejl 4: Ignorering af bøjningsradius - En slange, der ikke kan drejes ordentligt, er ikke en praktisk løsning.

Fejl 5: Ignorering af forbindelser - Monteringen og UQD kan bestemme den komplette enheds pålidelighed og hydrauliske ydeevne.

34. Højre slange er en systembeslutning

Den vigtigste konklusion er enkel:

Der vælges en flydende køleslange som en del af kølesystemet, ikke som en isoleret komponent.

Den korrekte markering forbinder:

Denne tilgang er særlig relevant for high-density AI server køling.

35. Fra slangeleverandør til kølesystempartner

For CJAN giver denne udvælgelsesmetode også en stærkere markedsposition.

I stedet for kun at konkurrere på:

Slangepris pr. meter

CJAN kan konkurrere omkring:

Ingeniør- og samlestøtte til flydende køleslanger

Det kan omfatte:

• Slangevalg
• Valg af materiale
• Størrelsesvalg
• Valg af fitting
• UQD integration
• Slangeenhed
• Trykprøvning
• Prøvning af udsivning
• Ansøgningsstøtte

Dette er en meget stærkere B2B værdi forslag.

Konklusion

Der er ingen enkelt "bedste" flydende køleslange for hver AI datacenter.

Den relevante slange afhænger af systemets:

• Coolant
• Flowhastighed
• Tryk
• Temperatur
• Pressure- drop budget
• Materiel kompatibilitet
• Bøjningsradius
• Installationsrum
• Tilslutningskrav
• Vedligeholdelsesbetingelser

For AI-serverens væskekøling bør udvælgelsesprocessen derfor starte med kølesystemets krav og arbejde bagud mod slangen.

For CJAN, dette giver en klar konstruktion-baseret positionering:

CJAN hjælper kunderne med at vælge flydende køleslanger baseret på faktiske krav til flow, tryk, temperatur, routing og tilslutning.

De LCH, LCH- SD og LCH- SDS produktfamilier kan derefter indføres som løsninger inden for denne tekniske ramme snarere end som isolerede katalog produkter.
