GLOBALFlydende køleslangerouting: Hvordan man undgår gnister og overdreven bøjning
Valg af flydende køleslange slutter ikke, når slangematerialet, diameter og tryk er valgt.
Den måde slangen er installeret kan have lige så meget praktisk betydning.
I et AI datacenter, kan køleslanger tilslutte CDUs, manifolds, kolde plader og andre komponenter i en relativt kompakt rack miljø. Rummet er begrænset, udstyr kan flyttes under vedligeholdelse, og slangen kan være nødt til at rumme stramme installationsstier uden at blive tvunget i en uegnet form.
En slange, der er teknisk egnet på papir kan stadig fungere dårligt, hvis den er dirigeret med overdreven bøjning, vridning, komprimering eller mekanisk belastning.
God ruteføring har derfor to mål:
- Opretholde den nødvendige kølemiddel strømningsvej.
- Hold slangen inden for sine mekaniske installationsgrænser.
1. Hvorfor Slange routing sager i AI Data Centers
Flydende kølesystemer fungerer som forbundne hydrauliske kredsløb.
Slangen er kun en del af det kredsløb, men dens routing påvirker flere system- niveau faktorer.
Dårlig routing kan bidrage til:
- Overdreven bøjning
- Kinking
- Tvilling
- Mekanisk belastning ved fittings
- Overfladebelægning
- Begrænset strømområde
- Højere tryktab
- Mere vanskelig vedligeholdelse
Disse problemer er særligt relevante i høj tæthed AI server miljøer, hvor mange kølemiddel forbindelser kan installeres inden for et lille fysisk rum.
2. Start med den komplette kølecirkel
Slangeføring bør betragtes som en del af hele kølekredsløbet i stedet for som en isoleret rørsti.
En typisk flydende køleløkke kan omfatte:
- Kølemiddelfordelingsenhed (CDU)
- Manifold
- Forsyningslinje
- Serversidetilslutninger
- Koldplader
- Returlinje
Slangevejen bør planlægges omkring disse komponenters position og bevægelsesbehov.
For eksempel, tvinge en slange til at kompensere for dårlig tilpasning mellem en manifold og en kold plade kan skabe unødvendig mekanisk stress.

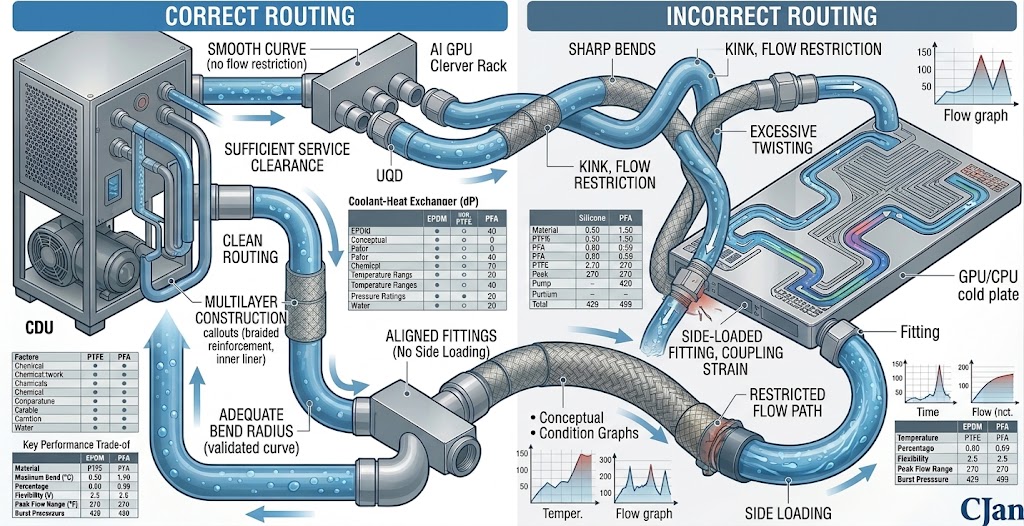

3. Undgå Sharp Bends
Et af de enkleste routing principper er at undgå skarpe ændringer i retning.
En fleksibel slange kan bøje, men fleksibilitet betyder ikke, at slangen skal foldes ind i det mindste rum.
En skarp bøjning kan reducere den effektive flow område og øge lokale mekaniske stress.
I stedet for at skabe en stram vinkel, skal du bruge en glat kurve, der forbliver inden for slangefabrikantens angivne mindste bøjningsradius.

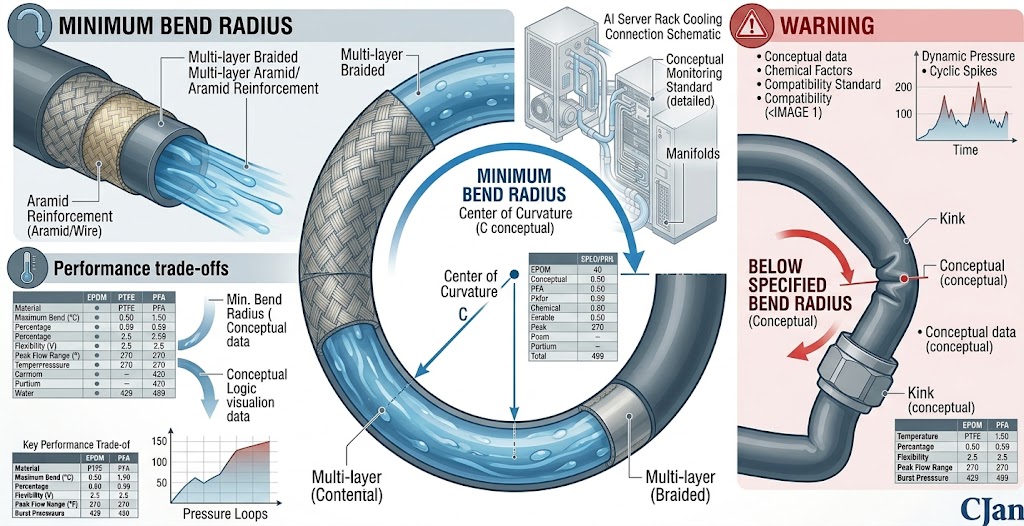

4. Respekter Minimum Bend Radius
Hver fleksibel slange har en mindste bøjningsradius forbundet med dens konstruktion.
Mindste kurveradius bør behandles som et installationskrav snarere end som et forslag.
Når en slange bøjes under den angivne grænse, kan slangens konstruktion opleve yderligere mekanisk stress.
Virkningen afhænger af slangens materiale, forstærkning, konstruktion og driftsforhold.
For en mere detaljeret drøftelse, se:
Flydende køleslangebend Radius: Hvorfor fleksibilitet spørgsmål i AI Server racks .
5. Må ikke forvirre fleksibilitet med ubegrænset Bending kapacitet
Fleksible slanger vælges ofte, fordi de er lettere at montere end stive slanger.
Fleksibilitet har imidlertid praktiske begrænsninger.
En slange kan være fleksibel nok til at bevæge sig omkring en server komponent, mens der stadig kræver en relativt stor bøjning radius.
Denne sondring er vigtig, når du designer kompakte AI-server køleenheder.
6. Undgå Kinking
En kink opstår, når slangen bøjer på en måde, der forårsager en lokaliseret kollaps eller alvorlig deformation af sin normale tværsnit.
Kinning er uønsket af to grunde.
For det første kan det ændre den interne gennemstrømning.
For det andet kan det skabe en koncentreret mekanisk deformation i slangens struktur.
Potentielt problematiske steder omfatter:
- Umiddelbart bag fittings
- Gennemføringer i nærheden af rack
- Ved manuelle forbindelser
- Nær kolde plader
- På skarpe kabinethjørner
7. Undgå at dreje slangen
Bøjning og vridning er ikke det samme.
En slange kan følge en buet sti, mens den forbliver korrekt orienteret. Den kan også blive snoet omkring sin længdeakse, mens den føres mellem to forbindelsespunkter.
Unødvendig torsion kan lægge ekstra pres på slangen og dens forbindelser.
Under installationen skal slangen placeres naturligt mellem de to tilslutningspunkter i stedet for at rotere på plads blot for at opnå en bestemt visuel orientering.
8. Hold slangen naturligt tilpasset med forbindelsen
En slange må normalt ikke anvendes til at tvinge to fejljusterede komponenter i stilling.
Overvej et simpelt eksempel:
Den faktiske acceptable konfiguration afhænger af slangens konstruktion og montering, men unødvendig sidebelastning bør undgås.
Forbindelsen skal placeres således, at slangen kan nærme sig den uden overdreven bøjning eller vridning.
9. Undgå Bøje med det samme på Fitting
Overgangen mellem en fleksibel slange og en stiv montering fortjener særlig opmærksomhed.
Hvis slangen begynder at bøje umiddelbart efter montering, kan mekanisk stress blive koncentreret nær forbindelsen.
Hvis montagedesignet tillader det, er en glattere overgang til slangebøjningen at foretrække.
Dette er især vigtigt i kompakte serverkøleenheder, hvor forbindelsesafstanden kan være begrænset.
10. Giv nok installationsplads
Slangeturen skal være konstrueret omkring det faktisk tilgængelige rum.
En almindelig fejl er først at vælge slangen og derefter opdage, at den nødvendige bøjningsradius ikke kan opnås i skabet.
Før samlingen er færdig, skal du kontrollere:
- Tilgængelig routingplads
- Forbindelsessteder
- Mindste kurveradius
- Nærtstående komponenter
- Vedligeholdelsesadgang
- Udstyr bevægelse
11. Må ikke route mod skarpe kanter
Kabinestrukturer og -beslag kan indeholde kanter, der gradvist kan beskadige slangens overflade.
Gentagen kontakt kan forårsage slid, selv når der ikke er nogen umiddelbare synlige problem.
Hvis kontakt ikke kan undgås, bør passende beskyttelsesforanstaltninger overvejes i henhold til anlæggets konstruktion.
Den foretrukne metode er imidlertid at lede slangen, så der ikke opstår unødvendig kontakt.
12. Forhindre Hose- to- Slangekontakt Hvor praktisk
Flere slanger kan løbe gennem samme stativ eller manifold område.
Hvis slanger gentagne gange gnider mod hinanden på grund af bevægelse eller vibrationer, kan deres ydre overflader opleve slid.
Routing bør derfor ikke kun tage hensyn til kontakt med stive komponenter, men også interaktion mellem tilstødende slanger.
13. Undgå overdreven kompression
En slange må ikke komprimeres mellem udstyr, beslag eller kabinet.
Kompression kan ændre slangens geometri og kan reducere det tilgængelige interne flow område.
Det kan også skabe en permanent mekanisk belastning, der forbliver, selv når kølesystemet fungerer normalt.
14. Hold Unødvendig Slangelængde under kontrol
Længere er ikke automatisk bedre.
Overdreven slangelængde kan skabe:
- Yderligere tryktab
- Unødvendige sløjfer
- Flere potentielle kontaktpunkter
- Mere vanskelig vedligeholdelse
- Yderligere krav til monteringsplads
Samtidig må slangen ikke gøres så kort, at den bliver strakt eller kraftigt bøjet under installationen.
Det praktiske mål er en passende længde med tilstrækkelig plads til installation og service.
15. Brug den korteste praktiske routing
Et nyttigt ingeniørprincip er:
Brug den korteste praktiske slange routing, der stadig giver sikker installation, ordentlig bøjning og vedligeholdelse adgang.
Denne fremgangsmåde balancerer hydrauliske og mekaniske overvejelser.
For så vidt angår overvejelser om forudgående fald, se:
Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers .
16. Overvej slangebevægelse
Ikke alle AI køleslanger er helt statiske.
Server vedligeholdelse, komponent udskiftning og rack bevægelse kan ændre placeringen af tilsluttede komponenter.
Hvis der forventes bevægelse, bør ruten give tilstrækkelig fleksibilitet uden at stille slangen under for stor spænding eller komprimering.
En slange, der fungerer perfekt i den oprindelige position kan opleve en meget anderledes mekanisk tilstand efter flytning af udstyr.
17. Efterlad passende service adgang
Routing bør også overveje, hvad der sker under vedligeholdelsen.
Teknikere kan være nødt til at:
- Afbryd en UQD- kobling
- Fjern en kold plade
- Adgang til en manifold
- Erstat en serverkomponent
- Undersøg en montering
En routing arrangement, der er effektiv under den indledende installation kan blive ubelejlig, hvis der ikke er plads til at få adgang til forbindelsen senere.
Servicerbarhed bør derfor indgå i det oprindelige rutedesign.
18. UQD forbindelser har brug for særlig opmærksomhed
UQD-forbindelser er nyttige i flydende kølesystemer, fordi de kan forenkle udstyrets service og tilslutningsstyring.
Slangeruten bør dog ikke placere unødvendige sidebelastninger på UQD-forbindelsen.
Koblingen skal placeres således, at slangen naturligt nærmer sig forbindelsen.
For mere information, se:
Flydende køling Slange Quick Disconnects: Hvordan vælger UQD Couplings til AI-servere .
19. Routing kan påvirke trykfald
Slangetrafik bestemmer ikke selv tryktab, men rutebeslutninger kan indirekte påvirke systemets hydrauliske ydeevne.
For eksempel, en unødigt lang slange øger længden af strømningsvej.
En kink eller svær deformation kan også reducere den effektive flow område.
Derfor bør hydrauliske beregninger og fysisk routing overvejes sammen.
Med hensyn til slangestørrelse, se:
Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre .
20. Slangediameter og routing arbejde sammen
En større slange kan give større flow kapacitet, men det kan også kræve mere fysisk plads og en større bøjning radius.
En mindre slange kan være lettere at passe ind i et kompakt område, men det kan producere højere strømningshastighed og tryktab for samme flow krav.
Routing design kan derfor ikke adskilles helt fra slangediameteren valg.
21. Må ikke designe omkring slangen alene
Hvis slangeruten er vanskelig, er løsningen ikke altid at vælge en mere fleksibel slange.
Nogle gange er den bedste løsning at genoverveje:
- Komponentplacering
- Montering
- Manifold placering
- Forbindelseshøjde
- Slangelængde
Denne system- niveau tilgang kan reducere unødvendig mekanisk stress, før slangen er endda installeret.
22. Support Long eller Heavy Slow Runs proportionalt
Lange slangeforløb kan kræve passende støtte afhængigt af slangens konstruktion og installationsmiljø.
Støtte bør ikke indføre skarpe komprimeringspunkter eller skabe en bøje mindre end slangens angivne mindste bøjningsradius.
Støtteordningen bør også give mulighed for den forventede termiske og mekaniske bevægelse af enheden.
23. Undgå hængelåse på forbindelser
En slange må ikke påføre unødig vægt eller mekanisk belastning direkte på en montering, manifold eller koldplade.
Hvis en lang slangetur har en betydelig vægt, skal installationen være konstrueret således, at forbindelsen ikke medfører en undgåelig mekanisk belastning.
24. Tjek Routing efter vedligeholdelse
Et kølesystem kan installeres korrekt og udvikler stadig routingproblemer efter vedligeholdelsen.
For eksempel kan en server komponent fjernes og geninstalleres lidt anderledes.
En manifold kan omplaceres.
En slange kan skubbes bag en anden komponent for at skabe midlertidig arbejdsplads.
Disse ændringer kan ændre den oprindelige bøje radius og routing tilstand.
Efter vedligeholdelsen, inspicer slangeruten, før systemet returneres til normal drift.
25. Tjek Routing efter flytning en AI Server Rack
Udstyr bevægelse kan ændre geometri af køleløkken.
Efter at have flyttet en rack, inspicere:
- Slangelængde og -spænding
- Bøjningsradius
- Forbindelsesretning
- Kontaktpunkter
- UQD engagement
- Potentiel slid
En routing konfiguration, der var acceptabel før bevægelse kan ikke længere være egnet bagefter.
26. Watch for Permanent deformation
Hvis en slange forbliver kraftigt bøjet i en længere periode, kan den udvikle en permanent deformation afhængigt af slangens konstruktion og driftsmiljø.
Under inspektionen:
- Fladvalsede produkter
- Lokaliserede bøjer
- Tvilling
- Bulging
- Usædvanlige ændringer i form
Enhver væsentlig deformation skal vurderes i forhold til slangens specifikation og servicebetingelser.
27. Valg af routing og slangemateriale
Slangemateriale og konstruktion kan påvirke routing fleksibilitet.
Forskellige materialer og forstærkningsstrukturer kan have forskellige mekaniske egenskaber.
For eksempel kan den fleksibilitet, der kræves for en kompakt rack tilslutning, påvirke, om en ingeniør overvejer en gummislange, silikone slange eller fluoropolymer slange konstruktion.
Materialevalg bør stadig begynde med kølemiddelkompatibilitet og driftskrav i stedet for fleksibilitet alene.
Se:
Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre .
28. Routing skulle matche slangebyggeriet
En forstærket slange kan give fordele i trykkapacitet og mekanisk styrke, men dens bøjning adfærd afhænger af den specifikke konstruktion.
Ligeledes skal en meget fleksibel slange stadig være inden for de angivne installationsgrænser.
Ingeniører bør derfor anvende fabrikantens faktiske tekniske data ved fastlæggelsen af routingkrav.
29. En praktisk slangetjeckliste
| Routing element | Hvad skal jeg tjekke? |
|---|---|
| Mindste kurveradius | Bekræft den installerede bøje forbliver inden for slangens specifikation |
| Kinks | Tjek for lokaliseret fladning eller kollaps |
| Tvilling | Sørg for, at slangen ikke roteres unødigt rundt om sin akse |
| Tilslutningsindstilling | Undgå at tvinge slangen til at kompensere for fejljusterede komponenter |
| Skarpe kanter | Undgå unødvendig slibning eller skæring |
| Slangelængde | Undgå overdreven slack og overdreven spænding |
| UQD- forbindelse | Kontrollér engagement og undgå sideindlæsning |
| Tjenesteadgang | Lad tilstrækkelig plads til inspektion og vedligeholdelse |
| Supplerende komponenter | Undgå komprimering og uønsket kontakt |
| Bevægelse | Overvej rack bevægelse og vedligeholdelse-relaterede ændringer |

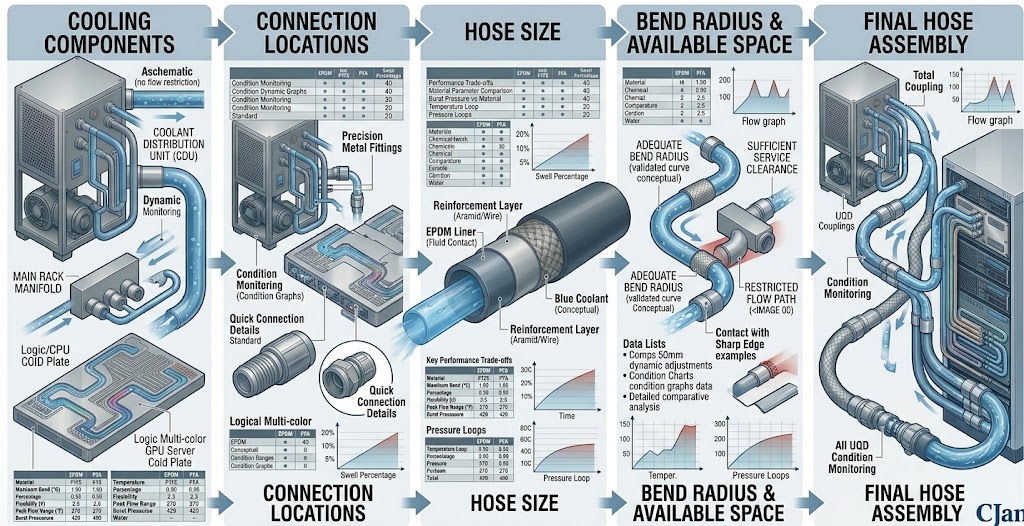

30. En enkel routing design sekvens
En praktisk routing proces kan følge denne sekvens:
Denne sekvens hjælper med at forhindre routing problemer i at blive opdaget først efter slangen allerede er blevet installeret.
31. Rute slangen før færdiggørelsen af forsamlingen
For brugerdefinerede slangeenheder, bør routing overvejes, før den endelige slangelængde og montering orientering er afsluttet.
En slange enhed, der ser korrekt på en arbejdsbænk kan opføre sig anderledes, når installeret inde i en AI server rack.
Når det er muligt, skal den faktiske installationsgeometri tages i betragtning under monteringen.
32. Routing er en del af slangevalg
Slangeføring bør indgå i den indledende slangeudvælgelse.
Nøgleforholdet kan sammenfattes som:
Dette forhindrer den almindelige fejl ved at vælge en slange baseret kun på tryk og temperatur og forsøger at løse routing problem bagefter.
33. Hvordan CJAN nærmer sig flydende køleslangeapplikationer
CJAN leverer flydende køleslangeløsninger til applikationer, hvor kølemiddelstrømmen, fleksibiliteten, tilslutningspålideligheden og installationskravene skal fungere sammen.
Relevante CJAN flydende køleslangeprodukter omfatter:
Det relevante produkt bør vælges i henhold til den aktuelle kølemiddel-, tryk-, temperatur-, flow-, rout- og tilslutningskonfiguration.
Se hele ansøgningsoversigten:
CJAN flydende køleslange løsninger .
34. Det vigtigste rotationsprincip
God slange routing er ikke blot om at gøre installationen ser pæn.
Det handler om at kontrollere mekanisk stress og samtidig opretholde de nødvendige hydrauliske og service betingelser.
En veldrevet slange skal:
- Opretholde den nødvendige bøje radius
- Undgå kinking
- Undgå unødig vridning
- Hold tilslutningsindstilling
- Undgå overdreven slid
- Tilvejebringelse af passende tjenesteadgang
- Støtte den krævede kølemiddelstrøm
35. Konklusion
Flydende køleslangeforbindelse er en teknisk overvejelse, ikke blot en installationsdetalje.
I AI datacenter, slanger ofte opererer i kompakte rum, hvor bøjninger, forbindelser og nærliggende komponenter er tæt pakket sammen. Dårlig routing kan skabe unødvendig mekanisk stress, begrænse flow sti, øge tryktab eller gøre vedligeholdelse vanskeligere.
De grundlæggende principper er enkle:
- Respekter fabrikantens mindste bøjningsradius.
- Undgå kinks og skarpe bøjer.
- Drej ikke slangen unødigt.
- Hold slangen naturligt tilpasset sine forbindelser.
- Undgå skarpe kanter, komprimering og slid.
- Brug en praktisk slangelængde.
- Overvej UQD orientering og vedligeholdelse adgang.
- Recheck routing efter vedligeholdelse eller udstyr bevægelse.
Den mest pålidelige metode er at designe slangeruten sammen med kølesystemet i stedet for at behandle routen som det endelige installationstrin.
Læs mere om CJAN flydende køleslange løsninger .
