GLOBALHvad er de centrale krav til AI Data Center flydende kølehuse?
Flydende køling bliver en stadig vigtigere del af højdensiteten AI infrastruktur.
Når GPU-servere bliver mere kraftfulde, skal kølesystemet fjerne en større mængde varme gennem et kontrolleret kølesystem. Kolde plader, manifolder, CDI 'er, fittings, UQDs og slanger bliver alle en del af det termiske system.
Blandt disse komponenter giver den flydende køleslange en fleksibel forbindelse mellem faste komponenter.
Det lyder ligetil, men en AI datacenter køleslange skal opfylde flere krav på samme tid.
Denne artikel forklarer de vigtigste krav ingeniører bør overveje, når vurderingen af en flydende køleslange til AI data center applikationer.
1. Det første krav: Coolant kompatibilitet
Slangens indvendige overflade udsættes kontinuerligt for det cirkulerende kølemiddel.
Derfor bør kølemiddelkompatibilitet være et af de første parametre, der tages i betragtning ved valg af slange.
Det er ikke nok blot at beskrive kølemidlet som "vandbaseret".
Forskellige kølesystemer kan anvende forskellige formuleringer, tilsætningsstoffer og koncentrationer. Slangematerialet bør derfor vurderes i forhold til den faktiske kølemiddelkemi, der anvendes i systemet.
Vigtige overvejelser kan omfatte:
- Kulsyresammensætning
- Vandkoncentration
- Glycol eller andre tilsætningsstoffer
- Eksponering på lang sigt
- Driftstemperatur
- Potentiel materialehævelse eller -nedbrydning
2. Trykkapacitet skal matche systemet
Flydende køleløkker fungerer under tryk. Slangen skal derfor kunne modstå trykket fra pumpen og det komplette systems hydrauliske modstand.
Ingeniører skal normalt skelne mellem flere trykværdier:
- Normalt arbejdstryk
- Maksimalt arbejdstryk
- Tryk under opstart eller forbigående forhold
- Prøvningstryk
En slange, der kun er udvalgt i henhold til det normale driftstryk, må ikke give tilstrækkelig margin til det komplette driftsmiljø.
Det endelige trykbehov bør bestemmes ud fra den faktiske systemkonstruktion.
3. Flowhastighed er en kritisk design input
Slangen skal give tilstrækkelig gennemstrømning til den krævede kølemiddelstrøm.
Strømkravene er i sidste ende relateret til den mængde varme, der skal fjernes.
Dette forhold er grunden til, at slangevalg bør begynde med systemets hydrauliske krav i stedet for at starte med en tilgængelig slangestørrelse.

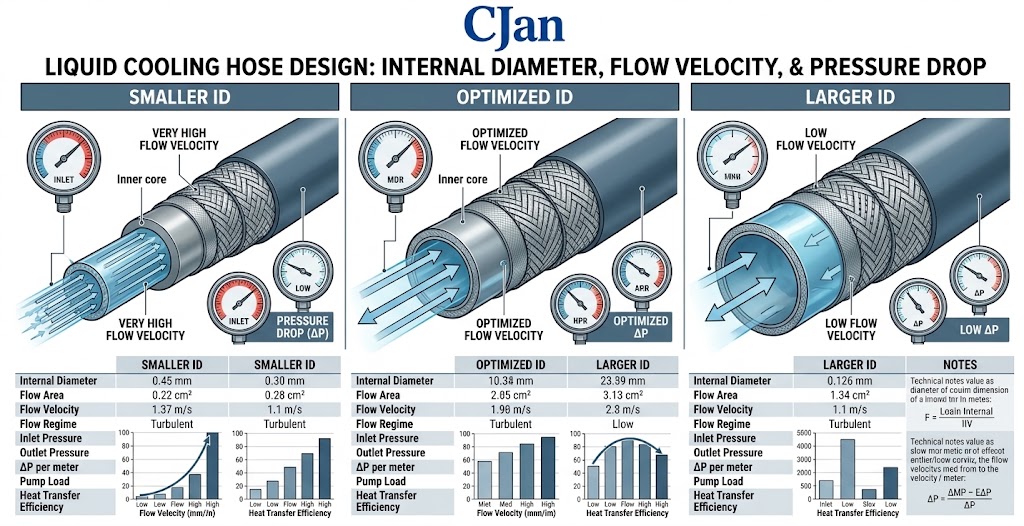

4. Intern diameter påvirker hydraulisk ydeevne
Slangens indvendige diameter bestemmer direkte det tilgængelige strømområde.
For samme strømningshastighed giver en mindre indre diameter generelt højere væskehastighed og større hydraulisk modstand.
På den anden side kan en unødvendig stor slange skabe mekaniske og installationsproblemer.
| SlangeID-beslutning | Potentiel effekt |
|---|---|
| For lille | Højere strømningshastighed og trykfald |
| Passende størrelse | Krav til balanceret strømning og installation |
| For stor | Mere plads, større fittings og potentielt højere omkostninger |
Målet er ikke at vælge den størst mulige slange. Målet er at vælge en intern diameter, der passer til det krævede flow og pressure- drop budget.
5. Trykfald skal betragtes som en del af systemet
En slange fungerer ikke uafhængigt af de andre hydrauliske komponenter.
Den komplette køleløkke kan indeholde tryktab fra:
- Flydende køleslanger
- Beslag
- UQDs
- Manifolds
- Koldplader
- Ventiler
- Andre strømrestriktioner
Det samlede trykfald bestemmer det tryk, som pumpen skal levere ved den krævede strømningshastighed.
Af denne grund bør en flydende køleslange evalueres ved hjælp af data fra trykfald med en bestemt strømningshastighed, når sådanne data er nødvendige for systemets konstruktion.
6. Temperaturmodstand er mere end en maksimal temperatur nummer
En flydende køleslange kan opleve skiftende temperaturer under drift.
Temperaturforholdene kan påvirkes af:
- GPU arbejdsbyrde
- Kølemiddelforsyningstemperatur
- Retur- temperatur
- Facilitetsbetingelser
- Opstart og nedlukning
- Vedligeholdelsesprocedurer
Ingeniører bør derfor overveje det komplette driftstemperaturområde i stedet for kun at se på den maksimale temperatur.
Gentagne temperaturændringer kan også være relevante ved vurderingen af den langsigtede ydeevne.
7. Fleksibilitet er en stor fordel ved slangeforbindelser
I modsætning til stive slanger, kan fleksibel slange rumme komplekse routing inde i en server rack.
Dette er især nyttigt, når køleforbindelsen skal bevæge sig rundt:
- GPU bakker
- Koldplader
- Manifolds
- Rakestrukturer
- Strømkomponenter
- Elektriske kabler
Fleksibilitet må dog ikke forveksles med ubegrænset bøjningsevne.
En slange skal stadig operere inden for dens angivne bøjningsradius.
8. Minimum Bend Radius beskytter kølende sti
Når en slange bøjes for stramt, kan dens indre passage blive forvrænget.
Dette kan påvirke flow og øge mekanisk stress.
Overdreven bøjning kan også overføre ekstra belastning til montering eller UQD tilslutning.
For high-density AI stativer, bør dette overvejes under mekanisk layout snarere end efter hardware er allerede blevet installeret.
9. Forstærkning kan øge mekanisk kapacitet
Nogle flydende køleslanger bruger forstærkningslag til at forbedre den mekaniske ydeevne.
Afhængigt af slangens udformning kan forstærkning hjælpe med at understøtte:
- Trykbestandighed
- Dimensionsstabilitet
- Mekanisk holdbarhed
- Bestandighed mod deformation
Den forstærkende konstruktion skal evalueres sammen med det indre rør og det ydre beskyttende lag.
En forstærket slange er ikke automatisk egnet til alle anvendelser. Den faktiske konstruktion skal svare til de krævede tryk-, fleksibilitets- og monteringsbetingelser.
10. Indre rør behov for at beskytte kølervejen
Det indre rør er den del af slangen, der direkte kontakter kølemidlet.
Dens rolle er derfor af afgørende betydning for kølekredsløbets pålidelighed.
Vigtige karakteristika kan omfatte:
- Kemisk kompatibilitet
- Temperaturbestandighed
- Dimensionsstabilitet
- Langtidsholdbarhed
- Bestandighed mod fluidrelateret nedbrydning
Materialevalg bør altid baseres på det faktiske anvendelsesmiljø.
11. Det ydre lag har et andet job
Det ydre lag kontakter normalt ikke kølemidlet. Dets funktion er relateret til omgivelserne.
Afhængigt af anvendelsen, kan det ydre lag være nødvendigt at tolerere:
- Mekanisk kontakt
- Abrasion
- Installation
- Miljøeksponering
- Gentagne bevægelser
Derfor skal slangekonstruktionen vurderes som en komplet samling i stedet for kun at se på det indre rørmateriale.
12. Forbindelseskompatibilitet er afgørende
En teknisk egnet slange kan stadig ikke fungere korrekt, hvis dens tilslutning ikke svarer til de omgivende komponenter.
Slangeenheden kan være forbundet med:
- Koldplader
- Manifolds
- CPU 'er
- Beslag
- UQDs
- Serverkølemoduler
Ingeniører bør derfor definere tilslutningskonfigurationen, før slangeenheden færdiggøres.
13. Hvorfor UQD kompatibilitet spørgsmål
UQDs kan gøre flydende køleforbindelser nemmere at betjene.
I et AI-servermiljø kan vedligeholdelsesadgang være en vigtig del af systemdesignet.
Slangeenheden bør derfor være kompatibel med den valgte UQD med hensyn til:
- Forbindelsesstørrelse
- Forbindelsestype
- Trykvurdering
- Temperaturområde
- Kølemiddelkompatibilitet
- Strømkrav
- Installationsrum
UQD kan også selv indføre trykfald, så forbindelsen bør evalueres hydraulisk såvel som mekanisk.
14. Lækmodstand er et grundlæggende krav
Ved flydende køling er lækagekontrol en væsentlig del af systemets pålidelighed.
Potentielle lækagepunkter kan findes på:
- Slangelegemer
- Beslag
- Crimpede forbindelser
- UQD- forbindelser
- Manifolder grænseflader
- Grænseflader til koldplader
Det betyder, at kun slangerøret ikke er nok.
Den komplette slangeenhed skal vurderes, når ansøgningen kræver en bestemt lækagefunktion.
15. Mekanisk stress omkring fitting
En almindelig fejl i slangeinstallation er at koncentrere overdreven bøjning eller trække kraft nær montering.
Slangen kan forekomme fleksibel, men tilslutningsområdet kan blive et mekanisk spændingspunkt.
God installationspraksis bør undgå:
- Skarp bøjning umiddelbart bag montering
- Drejning af slangen under installationen
- Overdreven aksial træk
- Tvangsjustering
En jævn routingsti giver normalt et mere pålideligt tilslutningsmiljø.
16. Slangelængde bør designes, ikke gættet
Slangelængde påvirker både installation og hydraulisk ydeevne.
En slange, der er for kort, kan skabe spændinger.
En slange, der er alt for lang, kan indføre unødig trykfald og routing kompleksitet.
Den krævede længde bør give mulighed for:
- Korrekt routing
- Mindste kurveradius
- Udstyr bevægelse
- Anlægstolerance
- Vedligeholdelsesadgang
17. Slangevægt kan betyde noget i dense systemer
I en enkelt forbindelse kan slangevægt forekomme ubetydelig.
På rack skala, men flere slanger, fittings og forbindelser kan tilføje op.
Vægten kan blive relevant, når du designer:
- Serverkølemoduler
- Manifold montering
- Rack-infrastruktur
- Løsbare tjenesteenheder
Målet er derfor at opnå den nødvendige mekaniske ydeevne uden unødvendig bulk.
18. Renlighed kan være vigtig
Kølesystemer kan have forskellige renhedskrav afhængigt af anvendelsen.
For nogle systemer, ingeniører kan bekymre sig om:
- Intern forurening
- Partikelgenerering
- Restprodukter fra fremstillingen
- Væskerenhed
Det krævede renhedsniveau bør defineres af kølesystemet i stedet for at antages at være identisk for hver anvendelse af datacentret.
19. Slangepermeation kan være relevant
Nogle væsker kan interagere med polymer materialer over lange perioder.
Afhængig af kølemidlet og anvendelsen, ingeniører kan derfor overveje permeation og langsigtet materialestabilitet.
Dette er især relevant, når kølemiddelsammensætningen skal forblive stabil over en længere tjenesteperiode.
Betydningen af permeation afhænger stærkt af materiale, kølemiddel og systemarkitektur.
20. Temperatur og tryk skal betragtes sammen
Trykkapaciteten er ikke altid uafhængig af temperaturen.
For polymerslanger kan det tilladte tryk ændre sig i takt med temperaturændringer.
Ingeniørerne bør derfor ikke automatisk antage, at det maksimale tryk, der er anført ved én temperatur, forbliver gyldigt i hele driftstemperaturområdet.
21. Slangematerialevalg til flydende køling
Flere slangematerialefamilier kan tages i betragtning ved anvendelse til flydende køling.
| Familie | Typisk overvejelse |
|---|---|
| EPDM | Almindeligt overvejet for vandbaserede køleapplikationer, hvor fleksibilitet og holdbarhed er påkrævet. |
| Silicon | Ofte overvejes, hvor fleksibilitet og temperatur er vigtige. |
| Fluorpolymerer | Hvis specifikke krav til kemisk kompatibilitet eller renhed er vigtige. |
| Andre elastomerer | Udvalgt efter specifikke kølemiddel, tryk, temperatur og mekaniske krav. |
Der er ikke noget universelt "bedste" flydende køleslangemateriale.
Det relevante materiale afhænger af de faktiske systemforhold.
22. Hvorfor AI Data Centers har brug for mere end en Generisk Industrial Slange
En industriel slange kan være i stand til at transportere væske, men AI-serverkøling indfører yderligere krav.
Slangen kan være nødt til at arbejde inde i en kompakt rack samtidig opretholde kontrolleret flow og pålidelige forbindelser over gentagne vedligeholdelsescyklusser.
Konstruktionen kan også omfatte tæt integration med kolde plader, manifolder og UQDs.
Derfor kan anvendelsesspecifikke slangedesign være mere nyttigt end blot at vælge en generisk industriel slange baseret på nominelt tryk.
23. Hvad skal checkes før bestilling?
En praktisk checkliste før ordre kan omfatte:
| Parameter | Spørgsmål til bekræftelse |
|---|---|
| Coolant | Hvilken nøjagtig kølemiddelformulering vil blive anvendt? |
| Flow | Hvilken strømningshastighed kræves? |
| Tryk | Hvad er det normale og maksimale tryk? |
| Temperatur | Hvad er det komplette driftstemperaturområde? |
| Slange- ID | Hvilken intern diameter er nødvendig? |
| Bend Radius | Hvad er den tilgængelige routing plads? |
| Længde | Hvilken færdig slange længde er påkrævet? |
| Forbindelse | Hvilken montering og UQD konfiguration er påkrævet? |
| Miljø | Hvilke mekaniske og montagebetingelser gælder? |
24. Den færdige slangesamling sager
I mange anvendelser er slangerøret kun en del af den endelige samling.
Det færdige produkt kan omfatte:
- Slange
- Beslag
- Crimpede forbindelser
- UQDs
- Beskyttelsesdele
Den endelige samling bør vurderes som en komplet enhed, når pålidelighed, lækage og hydraulisk ydeevne er afgørende.
25. Test bør afspejle den virkelige ansøgning
Testkravene bør baseres på de faktiske systemforhold.
Afhængigt af ansøgningen kan validering omfatte:
- Trykprøvning
- Prøvning af udsivning
- Strømprøvning
- Pressure- drop test
- Temperaturprøvning
- Fleksibilitetsprøvning
- Tilslutningscyklusprøvning
Målet er ikke blot at generere en prøvningsrapport, men at kontrollere, at slangeenheden udfører under de forhold, den rent faktisk vil opleve.
26. Fælles slangeudvælgelsesfejl
Flere udvælgelsesfejl forekommer gentagne gange i flydende køleprojekter.
Valg efter størrelse alene
En slange, der fysisk passer forbindelsen, kan stadig være uegnet til tryk, temperatur eller kølemiddel kompatibilitet.
Valg ved maksimalt tryk alene
En højtryksvurdering garanterer ikke passende flowydelse, fleksibilitet eller kølemiddelkompatibilitet.
Ignorerer UQD- trykfald
UQD kan blive en betydelig hydraulisk begrænsning afhængigt af dens interne design og den nødvendige strøm.
Ignorerer Bend Radius
En slange kan bestå en bænk test, men bliver problematisk, når tvunget ind i en stram rack installation.
Brug af en uverificeret kølervæske
Materiel kompatibilitet skal kontrolleres i forhold til selve kølemiddelformuleringen.
Test kun slangerøret
Den endelige montering og UQD-tilslutninger kan være kritiske lækagepunkter og bør indgå i passende monteringsvalidering.
27. Hvordan CJAN nærmer sig valg af flydende køleslange
CJAN giver flere flydende køleslange muligheder for at evaluere forskellige krav til anvendelse, herunder LCH, LCH- SD og LCH- SDS.
Den aktuelle LCH flydende køleslange produktinformation er tilgængelig på CJAN 's hjemmeside:
For applikationer, der kræver en anden konstruktion, ingeniører kan også gennemgå de relaterede CJAN flydende køleslangeprodukter:
CJAN LCH- SD flydende køleslange
CJAN LCH- SDS flydende køleslange
For en oversigt over CJAN 's flydende køleindustri løsninger, besøg:
Produktvalg bør altid bekræftes i forhold til de nyeste specifikationer og kundens faktiske kølemiddel, tryk, temperatur, flow og tilslutningsbehov.
28. LCH produktvalg bør starte med ansøgningsbetingelser
I stedet for kun at spørge "Hvilken slange er den bedste?", et mere nyttigt teknisk spørgsmål er:
Hvilken slangekonstruktion er egnet til netop denne køleløkke?
En praktisk udvælgelsesproces kan indledes med følgende oplysninger:
Denne fremgangsmåde mindsker risikoen for at vælge en slange baseret på en enkelt specifikation, mens man ser bort fra resten af systemet.
29. AI flydende køling slangevalg er en System Engineering opgave
Den bedst egnede slange bestemmes af interaktionen mellem termiske, hydrauliske og mekaniske krav.
Et forenklet forhold kan udtrykkes som:
Ændring af en parameter kan påvirke de andre.
For eksempel kan en forøgelse af den nødvendige strøm påvirke slangens diameter, trykfald og UQD-valg.
Ændring af kølemidlet kan kræve et andet slangemateriale.
Ændring af rack layout kan kræve en anden slange længde eller bøje radius.
30. Nøgle Takeaway
En AI datacenter flydende køleslange skal gøre mere end blot transport kølemiddel.
Den skal fungere pålideligt i et specifikt hydraulisk, termisk og mekanisk miljø.
De vigtigste krav omfatter:
- Kølemiddelkompatibilitet
- Strømkapacitet
- Trykkapacitet
- Temperaturbestandighed
- Passende indvendig diameter
- Kontrolleret trykfald
- Fleksibilitet
- Mindste kurveradius
- Mekanisk holdbarhed
- Forbindelseskompatibilitet
- UQD- kompatibilitet
- Udsivning ydeevne
Når disse faktorer betragtes samlet, bliver den flydende køleslange en del af et korrekt konstrueret termisk styringssystem i stedet for blot et fleksibelt rør.
Konklusion
AI data center flydende køling stiller stigende krav til hver komponent i kølervæske loop.
Slangen har et relativt lille fysisk rum, men den forbinder de komponenter, der får kølesystemet til at fungere.
Et pålideligt slangevalg starter derfor med selve applikationen: kølemiddel, strømningshastighed, tryk, temperatur, installationsplads og tilslutningsbehov.
CJAN 's LCH, LCH- SD og LCH- SDS produktfamilier giver muligheder for at evaluere forskellige flydende køleslanger krav.
For at lære mere om det aktuelle LCH produkt, besøg:
For projekternes specifikke krav er den mest nyttige metode at give det faktiske kølemiddel, flow, tryk, temperatur, slangestørrelse og forbindelsesinformation, så slangekonstruktionen kan vurderes i forhold til det komplette kølesystem.
