Flydende køleslangefittings: Sådan vælger du den rigtige tilslutningstype

I et flydende kølesystem er slangen kun en del af væsketilslutningen.

Monteringen forbinder den fleksible slange med en manifold, kold plade, CDU, ventil, rør eller anden kølekomponent. Dens dimensioner, tætningsmetode, materiale og tilslutningstype kan alle påvirke, hvordan den færdige slangeenhed fungerer.

Dette er især vigtigt i AI-servere og datacentre, hvor køleforbindelser kan være nødt til at fungere kontinuerligt, mens montering i kompakte rum.

Denne artikel forklarer de vigtigste tekniske faktorer, der skal tages hensyn til ved valg af fittings til flydende køleslangeenheder.

1. Hvad er en flydende køleslange Fitting?

En flydende køleslangebefæstigelse er en forbindelseskomponent, der anvendes til at forbinde en fleksibel slange med en anden del af kølekredsløbet.

En forenklet flydende køleforbindelse kan repræsenteres som:

Afhængigt af systemarkitekturen kan monteringen være permanent monteret på slangen eller indgå i en aftagelig forbindelse som f.eks. en hurtig frakobling.

I en komplet slangeenhed bør montering og slange derfor vurderes som én manipuleret forbindelse.

2. Hvorfor Fitting udvalg spørgsmål i AI kølingssystemer

AI-serverkølesystemer kan indeholde mange væskeforbindelser i et relativt lille installationsområde.

Hver forbindelse skal opretholde den planlagte kølemiddelvej, samtidig med at der stilles krav til tryk, temperatur, mekanisk bevægelse og vedligeholdelse.

En montering, der er dårligt tilpasset slangen eller systemet kan indføre problemer såsom:

• Udsivning
• Overdreven tryktab
• Installationsbesvær
• Mekanisk belastning
• Utilstrækkelig lukkeevne
• Vedligeholdelsesproblemer

Derfor bør valg af montering være en del af slangesamleprocessen snarere end en eftertanke.

Se Hvordan til at designe Pålidelige flydende køleslangesamlinger til AI-servere.

3. Start med slangebyggeriet

Det første spørgsmål er, om den valgte montering er kompatibel med slangekonstruktionen.

Flydende køleslanger kan anvende forskellige indvendige rørmaterialer og konstruktionsmetoder, herunder EPDM, silikone, PTFE, PFA og forstærkede flerlagskonstruktioner.

En montering beregnet til én slangekonstruktion må ikke automatisk antages at være egnet til en anden.

Forbindelsesmetoden skal give tilstrækkelig mekanisk fastholdelse uden at beskadige slangen.

Vigtige slangeparametre omfatter:

• Indvendig diameter
• Udvendig diameter
• Vægtykkelse
• Styrkelsesstruktur
• Materiale
• Driftstryk

Se Flydende køleslangematerialer til AI datacentre.

4. Match fitting til slangedimensioner

Nominel slangestørrelse alene er ikke altid tilstrækkelig til at vælge en montering.

Den faktiske slange i diameter og udvendig diameter skal bekræftes med monteringsspecifikationen og monteringsmetoden.

Dette er især vigtigt for forstærkede slanger, fordi forstærkning ændrer de udvendige dimensioner og kan påvirke tilslutningsmetoden.

Et praktisk valg bør derfor kontrollere:

Slangeparameter	Hvorfor det betyder noget
Indvendig diameter	Indløb flow og tilslutning geometri
Udvendig diameter	Bestemmer overensstemmelse og fastholdelse
Vægtykkelse	Påvirker tilslutningsdesign
Styrkelse	Kan påvirke samlemetode og mekanisk styrke

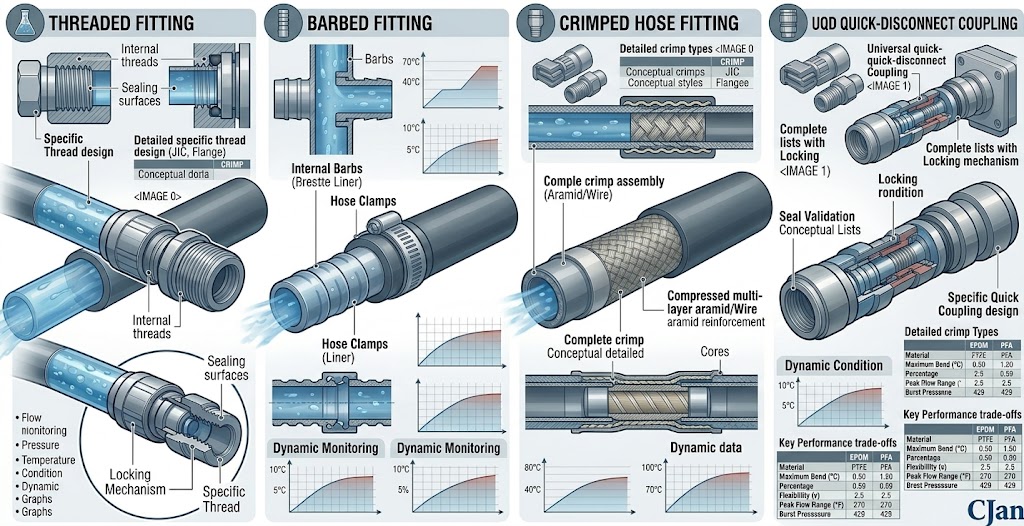

5. Overvej forbindelsestypen

Flydende kølesystemer kan bruge flere typer af slangeforbindelser afhængigt af anvendelsen.

Fælles metoder omfatter:

• Gevindforbindelser
• Barneforbindelser
• Slangeenheder
• Sammenkoblinger
• Spændingskoblinger

Den relevante tilslutningstype afhænger af udstyrets grænseflade, slangekonstruktion, driftsforhold og servicebehov.

Der er ingen enkelt tilslutningsmetode, der er passende for hver flydende køling ansøgning.

6. Gevindforbindelser

Gevindbeslag anvendes almindeligvis, når en slange skal tilsluttes en gevindport, manifold eller andet udstyr.

Monteringsvalget bør tage højde for den gældende trådstandard og tætningsmetode.

Ingeniører bør kontrollere:

• Tråd
• Tråd størrelse
• Forbindelsesretning
• Forseglingsmetode
• Tilgængelig installationsplads

Tråd kompatibilitet bør bekræftes snarere end antages fra nominel størrelse alene.

7. Barbede forbindelser

Barnebeslag bruger en formet forbindelsesflade til at holde slangen.

De kan være egnede til visse slangekonstruktioner og driftsforhold, især når monteringsmetoden er korrekt kontrolleret.

Dog skal monteringsgeometri, slangemateriale, tangmetode og driftstryk alle tages i betragtning sammen.

En slange bør ikke vælges udelukkende, fordi dens nominelle diameter synes at svare til barbstørrelsen.

8. Crimpede slangeforbindelser

Krympede samlinger fastgør slangen mekanisk til montering ved hjælp af en kontrolleret crimpproces.

For applikationer, der kræver ensartet montagekvalitet, kan kontrolleret crimpning give en repeterbar tilslutningsmetode, når slange-, monterings- og crimpspecifikationen er korrekt tilpasset.

Krympningsprocessen bør følge slangens og montagefabrikantens angivne krav.

Forkert krympmål kan påvirke den færdige enheds mekaniske fastholdelse og forsegling.

9. Sammenkædede forbindelser

Spænde forbindelser bruge en klemme eller lignende mekaniske komponent til at sikre slangen til montering.

Denne metodes egnethed afhænger af slangens konstruktion, driftstryk, temperatur, kølemiddel og gældende installationskrav.

Klemme valg bør også overveje, om fastspænding kraft er passende for slangen uden at forårsage skader.

10. Quick- Afbryd koblinger

Quick-frakobling koblinger kan være nyttigt, når kølekredsløbet skal adskilles under installation, udskiftning eller vedligeholdelse af udstyr.

I AI datacenter applikationer, kan hurtig-afbryde forbindelser anvendes på steder, hvor der forventes gentagen service adgang.

Vigtige udvælgelsesparametre omfatter:

• Strømkapacitet
• Trykvurdering
• Temperaturområde
• Kølemiddelkompatibilitet
• Forbindelsesstørrelse
• Forseglingskonfiguration
• Tilgængelig plads

For så vidt angår UQD-specifikke overvejelser, se Flydende køling Slange Quick Disconnects: Hvordan vælger UQD Couplings til AI-servere.

11. UQD vs. Andre Quick- Afbryd forbindelser

UQD er en type quick-frakobling løsning, der kan overvejes til flydende køling applikationer.

Ved sammenligning af UQD med en anden kobling, skal ingeniører fokusere på de faktiske systemkrav snarere end navnet på forbindelsen.

Nøgleparametre omfatter:

• Krævet kølemiddelstrøm
• Trykfald
• Driftstryk
• Temperatur
• Kølemiddelkompatibilitet
• Forbindelsesstørrelse
• Driftsfrekvens

En separat sammenligning af UQD og traditionelle quick-frakobling løsninger er dækket i UQD vs. Traditional Quick Afbryd forbindelse til AI Datacenter køling.

12. Overvej Coolant kompatibilitet

Monteringsmaterialet og tætningselementerne er en del af den vædede væskevej og skal derfor være kompatible med kølemidlet.

Forenelighed bør overvejes for:

• Montering af karrosserimateriale
• Forseglingsmateriale
• Slangerør
• Coolant formulering
• Driftstemperatur

Kompatibilitet bør vurderes ved hjælp af selve kølemiddelformuleringen og driftsbetingelserne, når det er muligt.

Se Hvordan kølemiddel kompatibilitet påvirker flydende køleslange valg for AI datacentre.

13. Trykbedømmelse af fitting

Monteringen skal kunne fungere ved det krævede systemtryk.

Ingeniører bør overveje både normale driftstryk og maksimale trykforhold.

Den færdige slangeenhed skal vurderes som et system, da slangens og monteringen skal være kompatibel.

Se Flydende køling Slangetryk Bedømmelse: Hvor meget pres har en AI Data Center Slangetryk behov?.

14. Temperaturbedømmelse

Temperaturen kan påvirke slangematerialer, tætninger og monteringsdele.

Monteringen bør derfor være egnet til samme driftstemperaturområde som slangeenheden.

Hvis kølesystemet oplever temperaturcykling, bør ingeniører også overveje gentagen ekspansion og sammentrækning under driften.

For en bredere diskussion, se Hvordan tryk og temperatur påvirker flydende køleslangepålidelighed i AI datacentre.

15. Trykfald gennem Fitting

En montering kan bidrage til den hydrauliske modstand af et flydende kølekredsløb.

Ændringer i indre diameter, strømningsretning og forbindelsesgeometri kan påvirke tryktabet.

For systemer med høj kølemiddelstrøm bør trykfaldet i fittings og koblinger derfor tages i betragtning sammen med slangens trykfald.

Den komplette hydrauliske vej kan omfatte:

For mere information om slangetryk tab, se Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.

16. Forbindelsesstørrelse og flowhastighed

En forbindelse bør ikke skabe en unødvendig begrænsning i et ellers korrekt dimensioneret kølekredsløb.

For eksempel kan en slange have en passende indvendig diameter, mens forbindelsen indeholder en væsentligt mindre gennemstrømning.

Ingeniører bør derfor evaluere den effektive gennemstrømningsvej gennem hele forbindelsen.

Dette er særlig relevant i højstrøms AI-serverkølesystemer.

17. Overvej installationsplads

AI servere og rack- niveau kølesystemer kan have begrænset plads omkring væskeforbindelser.

De fysiske dimensioner af monteringen bør derfor tages i betragtning, før monteringen færdiggøres.

Vigtige dimensioner kan omfatte:

• Totalmonteringslængde
• Forbindelsesdiameter
• Krævet værktøjsklarering
• Rotationsrum
• Supplerende komponentclearance

En montering, der opfylder de hydrauliske krav, kan stadig være vanskelig at montere, hvis der ikke er tilstrækkelig fysisk afstand.

18. Fitting Orientering

Montering orientering kan have en direkte effekt på slangeføring.

For eksempel kan en lige montering og en 90-graders montering producere meget forskellige routing geometries inden for en server rack.

Hvor der er begrænset plads, kan valg af passende monteringsretning bidrage til at reducere unødvendig bøjning og slangelængde.

19. Undgå at presse slangen i stilling

Monteringen skal gøre det muligt for slangen at nå tilslutningen uden overdreven kraft.

Hvis slangen skal trækkes, drejes eller bøjes kraftigt for at nå monteringen, skal forbindelsesgeometrien tages op til fornyet overvejelse.

At tvinge enheden i stilling kan skabe mekaniske belastninger, der er til stede under driften.

Se Flydende køleslangebend Radius: Hvorfor fleksibilitet spørgsmål i AI Server racks.

20. Forseglingsmetode

Forskellige forbindelsestyper anvender forskellige forseglingsmekanismer.

Afhængigt af montering design, forsegling kan stole på en elastomer forsegling, pakning, O- ring, gevind forsegling metode eller en anden manipuleret grænseflade.

Tætningsmaterialet skal være foreneligt med kølemidlet og driftstemperaturen.

Under samlingen bør forseglingen også monteres i overensstemmelse med de gældende fabrikantkrav.

21. Materiale valg til Fittings

Monteringsmaterialer vælges i henhold til anvendelsesmiljøet.

Mulige overvejelser omfatter:

• Kølemiddelkompatibilitet
• Korrosionsbestandighed
• Temperatur
• Tryk
• Mekanisk styrke
• Vægt
• Monteringsforskrifter

Monteringsmaterialet skal også vurderes sammen med slangen og andre vædede komponenter.

22. Hose- to- Fitting Mekanisk tilbageholdelse

En pålidelig forbindelse kræver tilstrækkelig mekanisk fastholdelse mellem slangen og montering.

Den nøjagtige retentionsmetode afhænger af slangens udformning og montering.

Ingeniører bør undgå at antage, at en generisk tang, barb eller montering vil give den krævede tilbageholdelse blot fordi de nominelle dimensioner synes kompatible.

Den færdige tilslutning skal følge fabrikantens monteringsforskrifter.

23. Beslag i flerlags flydende kølehuse

Flerlags flydende køleslanger kan indeholde et indvendigt rør, forstærkningslag og yderdække.

Monteringen skal beskæftige sig med den relevante slangestruktur uden at kompromittere væskebarrieren eller forstærkning.

Dette er en af grundene til, at valget af montering bør baseres på den faktiske slangekonstruktion snarere end blot den nominelle slangestørrelse.

24. Montering valg til EPDM-sko

EPDM slanger anvendes i forskellige vandbaserede og thermal- management applikationer.

Ved valg af fittings til EPDM flydende køleslanger, skal ingeniører kontrollere dimensionelle kompatibilitet, kølemiddelkompatibilitet, temperaturområde og den krævede monteringsmetode.

For EPDM- specifikke hensyn, se EPDM flydende køleslange: applikationer, fordele og udvælgelsesfaktorer.

25. Montering udvalg til Silicone Hummer

Silikone slanger værdiansættes i mange anvendelser for deres fleksibilitet og temperatur egenskaber.

Monteringsdesignet skal dog stadig passe til slangens dimensioner og driftsforhold.

Der bør lægges særlig vægt på den mekaniske tilbageholdelsesmetode og installationskravene.

Se Silikone flydende køleslange: vigtige fordele og begrænsninger.

26. Montering valg til PTFE og PFA Hummer

PTFE og PFA-slanger er fluorpolymerbaserede opløsninger, der kan vælges, hvor kemisk resistens og specifikke temperatur- eller renhedskrav er vigtige.

Monteringssystemet skal være kompatibelt med konstruktionen og dimensionsegenskaberne af den valgte fluoropolymerslange.

For en materiel sammenligning, se PTFE vs. PFA flydende køleslange: Hvad er forskellen?.

27. Beslag til CDU- to- Rack Connections

CDU- to- rack forbindelser kan kræve fittings, der kombinerer tilstrækkelig flow kapacitet med praktisk service adgang.

Forbindelsesgeometri bør understøtte den planlagte slangerute, samtidig med at unødvendige bøjninger og overdreven mekanisk belastning undgås.

For større kølekredsløb skal monteringen også vurderes som en del af den samlede beregning af tryktab.

Se CDU til Rack Connections: Designer Pålidelige flydende køleslangesamlinger til AI datacentre.

28. Beslag til højdensitet AI Server køling

Højdensitet GPU servere kan kræve flere væskeforbindelser i et kompakt område.

I disse anvendelser bør valg af montering ikke kun tage hensyn til tryk og flow, men også fysisk adgang og slangeføring.

En kompakt montering kan reducere installationsplads, men dens interne strømningsvej og tilslutningsegenskaber skal stadig opfylde de hydrauliske krav.

Se Sådan vælger du den rigtige flydende køleslange til høj massefylde AI servere.

29. Fælles Fitting udvalg fejl

Almindelig fejl	Potentielt problem
Valg efter nominel størrelse	De faktiske slangedimensioner må ikke svare til
Ignorerer kølemiddelkompatibilitet	Materielle eller forseglingsmæssige problemer
Antændelse af montagetryk	Forbindelse opfylder ikke nødvendigvis systemkravene
Brug af en unødigt restriktiv forbindelse	Yderligere tryktab
Ignorerer installationsclearance	Vanskelig samling eller vedligeholdelse
Slangeindstilling	Yderligere mekanisk belastning
Ved hjælp af en inkompatibel samlemetode	Reduceret driftssikkerhed for tilslutning

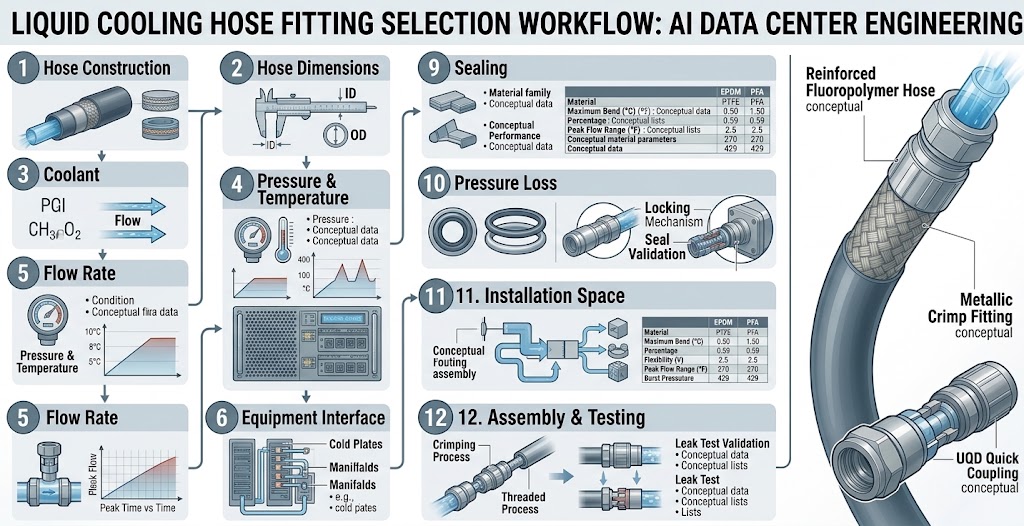

30. En praktisk fitting udvælgelse proces

En praktisk teknisk arbejdsgang kan tilrettelægges som følger:

31. Hvordan man angiver en flydende køleslange Fitting

Når ingeniører anmoder en leverandør om montering eller komplet slangesamling, bør de give tilstrækkelig information til at undgå antagelser.

En nyttig specifikation kan omfatte:

• Slangemodel
• Slange indvendig diameter
• Slange uden diameter
• Coolant
• Driftstryk
• Driftstemperatur
• Krævet strømningshastighed
• Tilslutningsstandard
• Montering
• Krævet slangelængde
• UQD-krav, hvis relevant
• Prøvningsforskrifter

Denne information gør det muligt at vurdere slangen og monteringen som en komplet samling.

32. CJAN flydende køleslange og fitting løsninger

CJAN leverer fleksible flydende køleslangeløsninger til termalstyring, hvor behov for slangemateriale, konstruktion og tilslutning skal overvejes sammen.

Den CJAN Flydende køling Anvendelsesområdet omfatter løsninger til kølesystemer, der anvendes i krævende termal- ledelsesmiljøer.

Relevante slangeprodukter omfatter LCH, LCH- SD og LCH- SDS.

For en komplet slangeenhed bør valg af montering baseres på det faktiske kølemiddel, flow, tryk, temperatur, slangekonstruktion, forbindelsesflade og installationsmiljø.

Konklusion

Valg af en flydende køleslangemontering er ikke blot et spørgsmål om at matche to nominelle tilslutningsstørrelser.

Monteringen skal arbejde med slangens konstruktion og hele kølesystemet. Coolant kompatibilitet, tryk, temperatur, flow, forsegling, mekanisk retention, monteringsplads og servicebehov skal alle tages i betragtning.

For AI datacentre og high-density GPU servere, den mest pålidelige tilgang er at behandle slangen og montering som en konstrueret samling.

Når disse faktorer evalueres sammen, kan den deraf følgende forbindelse være lettere at installere, vedligeholde og integrere i det samlede flydende kølesystem.

For mere information om flydende køleslangeløsninger, besøg CJAN Flydende køling ansøgningsside.
