GLOBALFlydende køleslangekonstruktion: Indre rør, Forstærkning og Dækning forklaret
En flydende køleslange kan ligne en enkelt fleksibel komponent, men dens ydeevne afhænger af, hvordan dens materialer og strukturelle lag arbejder sammen. Den indre rør kontakter kølemidlet, forstærkningen bidrager mekanisk støtte, og ydersiden beskytter slangen mod omgivelserne. For AI data center kølesystemer, forstår disse funktioner hjælper ingeniører specificere slanger efter driftsbetingelser snarere end udseende eller materialenavne alene.
Efterhånden som serverens effekttæthed øges, skal flydende kølesystemer flytte kølemidlet pålideligt gennem kompakte og stadig mere komplekse installationer. Slanger kan forbinde køleenheder (CDUs), manifolds, rack- niveau distributionssystemer og server køleplader. Hvert afsnit kan have forskellige krav til tryk, flow, temperatur, fleksibilitet og vedligeholdelsesadgang.
At vælge en slange indebærer mere end at vælge EPDM, silikone, PTFE eller PFA. Den komplette konstruktion betyder noget. En kompatibel indvendig rør kan ikke kompensere for utilstrækkelig mekanisk ydeevne, og en holdbar yderside kan ikke gøre et uegnet fluid- kontakt materiale kompatibelt med kølemidlet.
Evaluere det indre rør, forstærkning, ydre dæksel, fittings og driftsforhold som en slangeenhed. Den rigtige konstruktion afhænger af de faktiske kølemiddel, tryk, temperatur, routing og service krav.
1. Hvad er flydende køleslangekonstruktion?
Flydende køleslange konstruktion beskriver arrangement af materialer og strukturelle lag, der anvendes til at skabe en færdig slange. Afhængigt af produktet design, en slange kan have en enkelt lag væg eller en flerlags struktur med en fluid- kontakt rør, forstærkning og en ekstern beskyttende dække.

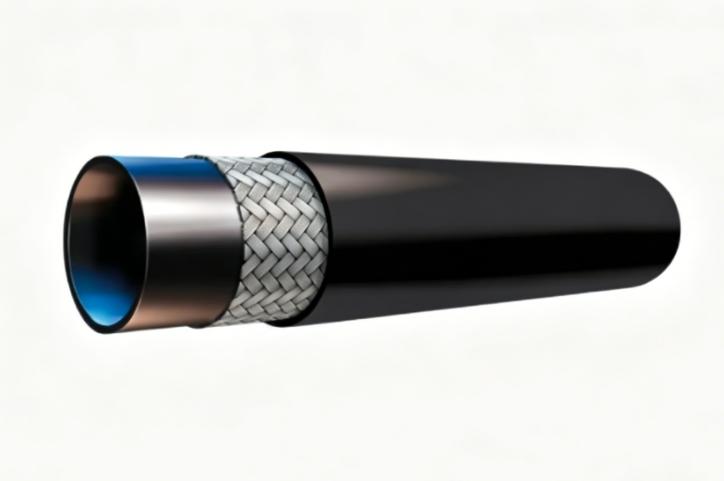

Dette er en begrebsmæssig repræsentation af en forstærket slange, ikke et tværsnit af hvert produkt. Faktiske konstruktioner varierer. Nogle designs kan bruge yderligere lag, tekstil forstærkning, indlejret tråd eller andre strukturelle funktioner.
2. Indre rør: Fluid- kontakt lag
Det indre rør danner slangens indre overflade og kontakter direkte den cirkulerende væske. Dens materiale og tilstand påvirker kølervæske kompatibilitet, renlighed og langtidsstabilitet. Derfor bør det indre rør vælges mod den faktiske væske formulering og driftsmiljø.
2.1 Coolant kompatibilitet
Flydende kølesystemer kan bruge vand, vand-glycol blandinger eller specielt formulerede varmeoverføringsvæsker. Forskelle i koncentration, tilsætningsstoffer og driftstemperatur kan påvirke kompatibilitet, selv når to væsker synes ens.
Før du vælger et inner- rør materiale, identificere kølemidlet formulering og gennemgå slangeproducentens kompatibilitet oplysninger. Hvis ansøgningen kræver det, udføre repræsentativ prøvning under relevante temperatur og eksponering betingelser.
2.2 Fælles inner-rør materiale muligheder
EPDM, silikone, PTFE og PFA anvendes i forskellige slangeapplikationer, men intet enkelt materiale egner sig automatisk til alle flydende kølesystemer.
| Materiale | Mulige udvælgelsesovervejelser | Hvad skal verificeres |
|---|---|---|
| EPDM | Ofte overvejes for kompatible vandbaserede fluidhåndtering applikationer. | Coolant formulering, temperatur, permeation, tryk rating og finished- slange specifikationer. |
| Silicon | Kan overvejes, når fleksibilitet er et vigtigt krav til design. | Væske kompatibilitet, permeation, mekaniske krav og langsigtet adfærd. |
| PTFE | Kan vælges til applikationer, der kræver specifikke fluoropolymerfluid- kontaktegenskaber. | Konstruktion, fleksibilitet, tilslutningsdesign og temperaturgrænser. |
| PFA | Kan være egnet til applikationer, der kræver særlige fluoropolymer egenskaber. | Faktisk kølemiddelkompatibilitet, konstruktion og validerede produktspecifikationer. |
Dette er generelle tekniske overvejelser, ikke en universel rangordning af materialer. Endelig udvælgelse bør baseres på den komplette slangekonstruktion og de betingelser, hvorunder den vil fungere.
2.3 Renlighed og væskestabilitet
Fluidkontaktfladen skal være egnet til systemets renhedskrav. Materialevalg, fremstilling, emballering, opbevaring og installation kan alle påvirke renheden af det færdige kredsløb.
Hvis et projekt har specifikke kontamineringsgrænser, skal de defineres eksplicit og bekræfte, hvordan den færdige slangeenhed vil blive kvalificeret. Antag ikke, at et polymernavn alene sikrer overholdelse af renhedskravet.
2.4 Indre diameter og flow
Den indre diameter bestemmer det tilgængelige strømområde og er et vigtigt input til hydrauliske beregninger. En underdimensioneret slange kan øge tryktabet ved en given strømningshastighed. Men at øge diameteren påvirker også valg af forbindelse, installationsplads og overordnet systemdesign.
Relateret læsning: Flydende køleslangeinderdiameter vs. strømningshastighed: Hvad Ingeniører har brug for at vide.
3. Forstærkning Layer: Mekanisk support
Forstærkning bruges i mange fleksible slanger til at hjælpe konstruktionen med at modstå mekaniske belastninger og indre tryk. Afhængigt af design, kan det bruge tekstilfibre, tråd eller andre strukturelle elementer. Dens type, arrangement og fremstillingsproces påvirker adfærd af den færdige slange.
3.1 Trykkapacitet
Intern tryk placerer stress på en fleksibel slangevæg. En egnet forstærkningsstruktur kan hjælpe med at styre ekspansion og opretholde den planlagte geometri. Trykevnen kan dog ikke bestemmes alene af forstærkningsmaterialet.
Den færdige slangeydelse afhænger af den komplette konstruktion, herunder det indre rør, dimensioner, forstærkning, produktionskvalitet, slangestørrelse og driftstemperatur. Ingeniørerne skal bruge producentens offentliggjorte arbejdstrykgrænse og gældende temperaturvejledning.
3.2 Dimensionsstabilitet
Under drift kan slanger opleve trykændringer, temperaturvariation, bøjning og vibration. Forstærkning kan hjælpe en slange med at opretholde en mere kontrolleret form under disse forhold. Støttegraden afhænger af det specifikke design, så slanger med lignende ydre dimensioner kan opføre sig anderledes.
3.3 Fleksibilitet og kurveradius
En konstruktion, der er designet til at opfylde krævende trykkrav, kan opføre sig anderledes end en, der er optimeret til fleksibel routing. Formålet er at opfylde de mekaniske krav og samtidig bevare den fleksibilitet, der er nødvendig for installation og vedligeholdelse.
Slanger skal monteres inden for fabrikantens angivne mindste kurveradius. De må ikke vrides eller tvinges i stilling for at kompensere for fejljusterede komponenter.
3.4 Forstærkning af tekstil og tråd
Tekstilforstærkning og indlejret tråd kan give forskellige kombinationer af mekanisk støtte, fleksibilitet og modstandsdygtighed over for deformation. Helikisk tråd kan anvendes i visse design til at understøtte formfastholdelse eller modstand mod kollaps. Disse funktioner er konstruktionsafhængige; ikke hver slange kræver samme forstærkningstilgang.
Relateret læsning: Hvordan Slow Forstærkning påvirker flydende kølesystem ydeevne.
4. Det ydre omslag: Beskyttelse mod ydre forhold
Den ydre dæksel er det udvendige beskyttende lag på slangekonstruktioner, der omfatter en. I modsætning til det indre rør, det normalt ikke kontakte kølemidlet. Dens formål er at beskytte slangen mod de ydre betingelser, der er angivet for ansøgningen.
4.1 Slibning og håndtering
Under installation og vedligeholdelse, slanger kan komme i kontakt med parenteser, paneler og tilstødende komponenter. En passende dækning kan hjælpe modstå den forventede eksterne slid. Det eliminerer ikke behovet for at undgå skarpe kanter, ukontrollerede gnidning eller uunderstøttet slange kører.
4.2 Miljøeksponering
De nødvendige dækegenskaber afhænger af det omgivende miljø. Relevante faktorer kan omfatte temperatur, fugtighed, rengøringspraksis og eksponering for olier eller andre kemikalier. Disse betingelser bør medtages i slangespecifikationen, når de er relevante for anlægget.
4.3 Krav til flammeydelse
Nogle datacenter projekter specificerer flamme- performance krav til slangematerialer eller samlinger. Hvis en bestemt rating er påkrævet, kontrollere den nøjagtige produkt, konstruktion og gældende testdokumentation. Generelle beskrivelser såsom "brandbestandig" bør ikke erstatte dokumentation for, at det valgte produkt opfylder projektets krav.
4.4 Glat og bølget dæksel
Afhængigt af design, kan en slange have en glat, bølget eller på anden måde tekstureret udvendige. Dækgeometri kan påvirke håndtering og installation adfærd. Det korrekte valg bør vurderes sammen med bøjning radius, tilgængelig clearance, inspektionsbehov og producentvejledning.
5. Hvordan de tre lag arbejder sammen
Det indre rør, armering og ydre dæksel udfører forskellige funktioner, men den færdige slange afhænger af deres interaktion. Valg af et lag isoleret kan overse vigtige begrænsninger andre steder i konstruktionen.
| Komponent | Primær funktion | Tekniske spørgsmål |
|---|---|---|
| Inderrør | Flydende kontakt og indeslutning | Er den kompatibel med selve kølemidlet? Er temperatur- og renhedskravene defineret? |
| Styrkelse | Mekanisk støtte og bidrag til trykkapacitet | Opfylder den færdige slange kravene til tryk, stabilitet og fleksibilitet? |
| Udvendigt omslag | Beskyttelse udadtil | Vil det modstå den forventede slid, håndtering og miljøpåvirkning? |
| Komplet samling | Flydende overførsel under nærmere angivne betingelser | Er kravene til flow, tryk, temperatur, routing og tilslutning opfyldt sammen? |
En kompatibel indvendig rør garanterer ikke det nødvendige arbejdstryk. Stærk forstærkning korrigerer ikke et uegnet fluid- kontakt materiale. En holdbar dækning fjerner ikke behovet for korrekt routing og støtte.
6. Hvorfor Slangebyggeri sager i AI Data Centers
Flydende køleinfrastruktur kan omfatte CDU- to- manifold linjer, manifold- to- rack forbindelser og slanger, der betjener serverniveau kølekomponenter. Kravene kan variere mellem steder, så en enkelt konstruktion bør ikke antages at passe til alle dele af systemet.
6.1 Kontinuerlig drift
Kølekredsløb kan fungere i længere perioder. Ingeniører bør vurdere slanger mod forventede driftsforhold over tid, ikke kun under den indledende idriftsættelse. Trykcyklus, temperaturvariation og materialeældning kan være relevant afhængigt af systemet.
6.2 Begrænset installationsområde
Dense server og rack layouts kan begrænse routing plads. Den valgte slange skal passe uden at bryde sin mindste bøjning radius, placere unødvendige belastninger på forbindelser eller blokere vedligeholdelsesadgang.
6.3 Hydraulisk ydeevne
Slangekonstruktion er kun én faktor i den hydrauliske ydelse. Indvendig diameter, slangelængde, kølemiddelegenskaber, strømningshastighed, bøjninger, fittings og koblinger bidrager alle til tryktabet af den komplette gennemstrømningsvej.
Relateret læsning: Hvordan slangelængde påvirker trykfald i flydende kølesystemer.
6.4 Beslag og UQD-forbindelser
Slangeenderne skal være kompatible med de foreskrevne fittings og UQD-tilslutninger. Forbindelsesdimensioner, forseglingsmetoder, monteringsmetoder og mekaniske belastninger skal vurderes ved siden af slangens konstruktion. Slangen må ikke tvinges i retning af en montering gennem overdreven bøjning eller vridning.
7. Almindelige fejl ved vurdering af slangebyggeri
- Valg med polymer navn alene. EPDM, silikone, PTFE eller PFA definerer ikke fuldt ud den færdige slanges egenskaber.
- Forudsat mere forstærkning er altid bedre. Styrkelsen skal afvejes mod krav om fleksibilitet, dimensioner og ruteføring.
- Ignorerer ydersiden. Slid, rengøring og miljøpåvirkning kan betyde noget, selv når det indre rør er køle- kompatibelt.
- Brug sprængtryk som driftsmål. Arbejdstrykket skal baseres på fabrikantens rating og gældende sikkerhedskrav.
- Overskue temperatureffekter. Trykvurderinger og materiel adfærd kan ændre sig med driftstemperatur.
- Vurdering af slangen adskilt fra dens fittings. Den komplette enhed skal opfylde kravene til slangen, forbindelsesdelene og tætningselementerne tilsammen.
- Ignorerer routing og service adgang. En passende slange kan stadig installeres forkert, hvis den er skæv, snoet, strakt eller vanskelig at inspicere.
8. Hvordan man angiver den rigtige flydende køleslangekonstruktion
En nyttig specifikation giver leverandøren tilstrækkelige oplysninger til at vurdere hele slangeenheden frem for at foretage antagelser baseret på materialenavn eller nominel diameter.
Checkliste for tekniske specifikationer
- Definer ansøgningen. Identificer, om slangen forbinder en CDU, manifold, rack eller serverniveau kølekomponent.
- Giv kølemiddel detaljer. Angiv væsketype, koncentration, additiver og kompatibilitetskrav.
- Dokumentér konvolutten. Angiv normalt og maksimalt driftstryk, konstant og maksimal temperatur og relevante betingelser for trykcyklus.
- Sæt hydrauliske krav. Angiv den krævede strømningshastighed, begrænsninger for indre diameter, slangens længde og det tilladte tryktab, hvis dette kendes.
- Beskriv installationsbetingelser. Inkludér tilgængelig routingplads, mindste kurveradius, bevægelse, vibrationer, slideksponering og støttekrav.
- Definer forbindelserne. Angiv monteringsmål, tilslutningstype, tætningsforskrifter og eventuelle UQD-grænsefladekrav.
- Liste verifikation behov. Identificer den krævede materialedokumentation, trykprøvning, tæthedsprøvning, dokumentation for flammeydeevne eller anden projektrelateret validering.
- Godkend hele samlingen. Gennemgå den foreslåede slange, fittings, segl og samlemetode sammen før ibrugtagning.
9. CJAN flydende køleslange løsninger
CJAN Fluid Technology leverer slangeløsninger til industriel væskehåndtering og flydende køleapplikationer. For AI datacenterprojekter bør valg baseres på kølemiddelkompatibilitet, driftstryk, temperatur, dimensioner, routing betingelser og tilslutningsdesign.
Besøg CJAN Liquid Cooling applikationsside for relevante anvendelsesoplysninger og gennemgå den tilsvarende produktdokumentation, før der specificeres en slange for et bestemt system.
Konklusion
Konstruktionen af en flydende køleslange er et koordineret design af fluid- kontakt materiale, mekanisk forstærkning og ekstern beskyttelse. Det indre rør skal passe kølemidlet, forstærkningen skal opfylde de mekaniske krav, og den ydre dæksel skal passe til installationsmiljøet.
For AI data center flydende køling, bør disse lag evalueres sammen med indre diameter, slangelængde, bøjning radius, fittings, UQD forbindelser og systemets driftsbetingelser. En pålidelig specifikation starter med den faktiske anvendelse og slutter med verifikation af den komplette slange enhed.
Ved at vurdere hvert lag for dets tilsigtede funktion kan ingeniører træffe mere informerede beslutninger om valg og reducere risikoen for at specificere en konstruktion, der ikke svarer til kølesystemets behov.
