Hvordan slangelængde påvirker trykfald i flydende kølesystemer

Når ingeniører designe et flydende kølesystem til en AI datacenter, slangediameter og tryk rating ofte får øjeblikkelig opmærksomhed. Slangelængden fortjener samme overvejelse. Selv når to slanger har samme indvendige diameter og konstruktion, skaber den længere slange generelt mere friktionstryktab under sammenlignelige driftsforhold.

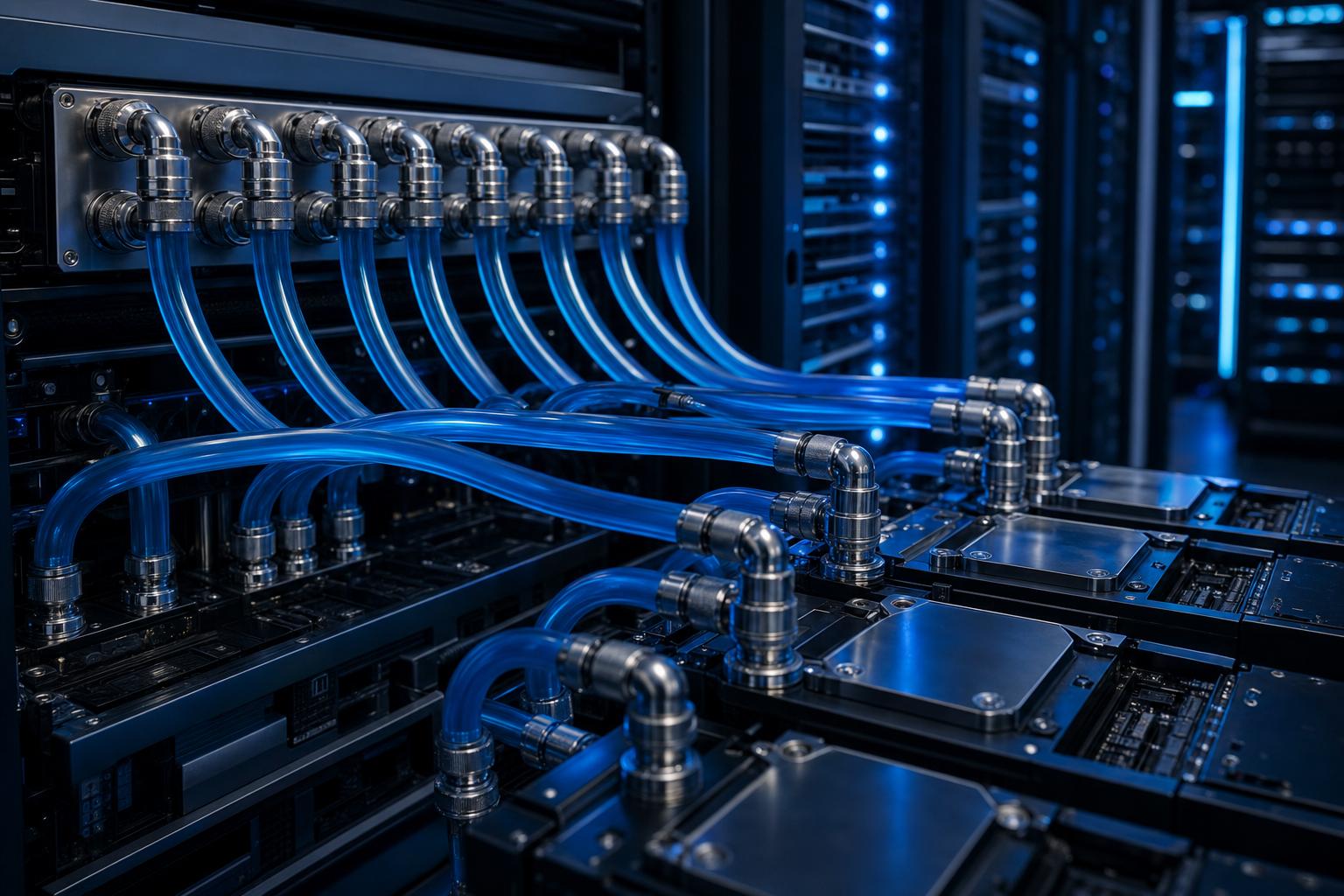

Dette betyder noget i AI-serverstativer, hvor fleksible slanger forbinder kølemiddeldistributionsenheder (CPU 'er), manifolder, serverforbindelser og køleplader. Både forsynings- og returledninger bidrager til køleløkkens hydrauliske modstand.

Reduktion af unødvendig slange længde kan hjælpe med at styre trykfald. Men, afkortning af en slange uden at overveje bøjning radius, udstyr bevægelse og vedligeholdelse adgang kan skabe nye installationsproblemer.

1. Hvad er Pressure Drop i en flydende køleslange?

Trykfald er reduktion i væsketryk som kølemiddel bevæger sig gennem en slange eller en anden komponent i et kølekredsløb. Det sker, fordi den bevægelige væske støder modstand fra den indre slange væg og fra ændringer i strømningsretning eller tværsnitsareal.

I et typisk AI datacenter flydende kølekredsløb, kan den hydrauliske vej omfatte:

Hver komponent langs denne vej kan bidrage til total tryktab. Slangelængde er derfor en del af et større hydraulisk problem.

2. Hvorfor påvirker slangens længde trykfald?

Som kølemiddel bevæger sig gennem en lige slange, friktion udvikler sig mellem væsken og den indre væg. Jo længere gennemstrømningsvej, jo flere muligheder er der for friktionsenergi tab.

Ved samme slangekonstruktion, indvendig diameter, kølemiddel og strømningsforhold giver en længere lige slange normalt et større friktionsfald end et kortere.

Dette forenklede forhold betyder, at direkte slangetryk tab er proportional med længden, når de andre relevante betingelser forbliver uændrede. Det er et sammenligningsprincip, ikke en universel beregning formel for hver kølemiddel og flow regime.

For eksempel, øge længden af en slange enhed fra 1 m til 2 m vil generelt øge sin straight-slange friktion tab under ellers sammenlignelige betingelser. Det nøjagtige trykfald skal stadig bestemmes ud fra den faktiske strømningshastighed, slange ID, væske egenskaber og producent data eller en valideret hydraulisk beregning.

3. Hvordan Slow Længde Indflydelser AI Data Center Køling

AI data center kølesystemer kan bruge flere slangeenheder mellem CDU, rack manifolds og individuelle kølekomponenter. Selv om tryktabet fra en slange kan synes beskeden, kan den kombinerede modstand af hele kredsløb blive vigtigt.

Overdreven hydraulisk modstand kan øge det tryk, som pumpen skal give for at opretholde den nødvendige strøm. Hvis pumpen ikke kan levere det nødvendige driftspunkt, kan kølemiddelstrømmen falde under systemets konstruktionsmål.

Potentielle konsekvenser af en unødigt restriktiv hydraulisk design omfatter:

• Højere pumpetryk.
• Potentielt større pumpeenergiforbrug, afhængigt af driftsforhold og pumpeeffektivitet.
• Mindre hydraulisk margin for fittings, UQDs og kolde plader.
• Mere vanskelig balancering af parallelle kølegrene.
• Reduceret fleksibilitet, når systemet udvides eller omkonfigureres.

Målet er ikke at minimere slangens længde for enhver pris. Det er at opnå den krævede kølemiddelstrøm med acceptabel totaltrykstab og praktisk installationsgeometri.

4. Kortere slange vs. Længere slange

Ingen af mulighederne er automatisk bedre i hver installation. Den relevante længde afhænger af det fysiske layout, den nødvendige flow, pressure- drop budget og vedligeholdelse krav.

5. Hvordan man vurderer trykfald fra slangelængde

For indledende engineering, producent trykfalddata kan være nyttige, når det matcher den planlagte kølemiddel, strømningshastighed, temperatur og slangestørrelse.

Hvis fabrikanten ved de relevante driftsbetingelser giver et umiddelbart tab af slangetryk pr. enhed, kan det omtrentlige tab af slangefriktion beregnes som følger:

hvor:

• ΔP_slange er det anslåede glidende tryk i slangen.
• L er slangens længde.
• Tryktab pr. enhed længde er værdien for de gældende driftsbetingelser.

For illustration kun antage, at en producent giver en forudbestemt tabsværdi på 0,08 bar / m for en bestemt slange ved en bestemt strømningshastighed og kølemiddel temperatur.

Disse tal er kun illustrative, ikke målte CJAN produktdata. Faktisk tryktab skal bestemmes ved hjælp af data for den valgte slange, kølemiddel, temperatur, strømningshastighed og tilslutningskonfiguration.

6. Hvorfor slangelængde ikke kan vurderes alene

En længdesammenligning er kun meningsfuld, når andre vigtige betingelser er sammenlignelige. Flere variabler kan ændre pressure- drop resultat betydeligt.

Intern diameter

En mindre indre diameter giver normalt højere kølemiddelhastighed ved samme strømningshastighed og kan øge friktionstryktabet. To slanger af samme længde kan derfor have væsentligt forskellige hydrauliske egenskaber.

Læs mere: Flydende køleslangeinderdiameter vs. strømningshastighed: Hvad Ingeniører har brug for at vide.

Flydehastighed

Tryktab generelt stiger som strømningshastighed stiger. Det præcise forhold afhænger af flow regime, væske egenskaber og slangegeometri. Pressure- drop data bør kontrolleres ved den nødvendige design flow snarere end ved en ikke-relateret testtilstand.

Læs mere: Sådan vælges den rigtige flydende køleslangestørrelse for AI datacentre.

Coolant viskositet og temperatur

Coolant viskositet påvirker modstanden mod flow. Da viskositet kan ændre sig med temperatur, beregninger bør bruge væske egenskaber svarende til de forventede driftsforhold.

Slangekonstruktion

Den interne passage, dimensionelle tolerancer og slangekonstruktion skal bekræftes ved hjælp af fabrikantens specifikationer. Nominel udvendig diameter alene sikrer ikke hydraulisk ydeevne.

Bøjer og routing

En slange, der følger en kompliceret rute kan opleve yderligere lokale tab. En bøjning, der er for stram kan også deforme slangen og begrænse dens effektive flow område.

Læs mere: Flydende køleslangerouting: Hvordan man undgår gnister og overdreven bøjning.

7. De skjulte omkostninger ved overdreven slangelængde

Overdreven slange længde gør mere end øge straight-slange friktion tab. Det kan også komplicere rack installation og løbende vedligeholdelse.

• Ekstra slange kan besætte plads til luftstrøm, kabelstyring eller adgang til service.
• Loose løkker kan hindre adgang til nærliggende server komponenter.
• Længere enheder kan kræve yderligere støtte for at opretholde en ordnet routingsti.
• Mere slangelængde betyder et større volumen kølemiddel inde i slangeenheden.
• Længere ruter kan give flere muligheder for unødvendige bøjninger og kontakt med tilstødende udstyr.

Disse overvejelser er særligt relevante i højdensitetsserverstativer, hvor driftssikkerhed og forudsigelig routing skal ske sideløbende med hydraulisk ydeevne.

8. Hvorfor en Ekstremt kort slange kan også være et problem

Det kan synes rimeligt at gøre hver slange så kort som muligt. I praksis, en samling, der er for kort kan skabe mekanisk stress, selv om dens beregnede straight-slange tryktab er lavt.

En for kort slange kan:

• Træk i fittings eller tilslutningspunkter.
• Tving slangen ind i en bøje strammere end den angivne mindste bøje radius.
• Introducer torsion under installationen.
• Begræns bevægelsen, når udstyret installeres eller fjernes.
• Gør inspektion og udskiftning vanskeligere.

Den korrekte længde skal derfor bestemmes ud fra den faktiske monteringsvej, ikke blot fra afstanden mellem to tilslutningsporte.

9. Inkludér UQD-forbindelser i Pressure- Drop Budget

UQD-koblinger anvendes i flydende kølesystemer, hvor der kan være behov for at frakoble tilslutninger til servicering eller udskiftning af udstyr. Deres interne gennemstrømningspassager og forbindelsesgeometri kan bidrage til hydraulisk modstand.

En kortere slange betyder ikke automatisk en lavtrykssænkende enhed, hvis de valgte UQD, fittings eller andre komponenter skaber betydelige begrænsninger.

Ved gennemgang af en slangeenhed vurderes den komplette strømningsvej, herunder:

• Slangens indvendige diameter og længde.
• Montering og adapter geometri.
• UQD intern flowpassage.
• Manifold og ventil begrænsninger.
• Cold-plade trykfaldskarakteristika.

For så vidt angår vejledning, se Flydende køling Slange Quick Disconnects: Hvordan vælger UQD Couplings til AI-servere.

10. Konto for både levering og returnering

En flydende køleløkke indeholder normalt en forsyningsvej og en returvej. Hvis begge stier bruger fleksible slangeenheder, bidrager begge til systemets hydrauliske modstand.

Af denne grund, beregning af trykfaldet af kun én slange kan undervurdere den hose-relaterede tab på tværs af hele løkken.

Hvor det er relevant, bør ingeniører også overveje parallelle grene, forskellige slangelængder og variationer i det tilkoblede udstyrs trykfaldskarakteristika.

11. Hvordan man optimerer slangelængde i AI Server racks

En praktisk designproces bør kombinere hydrauliske beregninger med en gennemgang af den fysiske installation.

Trin 1: Definer den krævede kølestrøm

Bestem designflowhastigheden for kølekredsløbet eller den enkelte gren. Kravet bør komme fra kølesystemets design snarere end en antaget universel flowværdi.

Trin 2: Bekræft slangeindvendig diameter

Kontrollér, at det valgte ID understøtter den ønskede strøm inden for det tilgængelige budget for pressure- drop.

Trin 3: Kortlæg den faktiske rutevej

Identificer tilslutningssteder, forhindringer, kabelruter, udstyrsbevægelser og serviceadgang, før slangens længde færdiggøres.

Trin 4: Tjek Minimum Bend Radius

Kontrollér, at den foreslåede rute opfylder fabrikantens angivne mindste kurveradius og ikke indfører gnister eller overdreven mekanisk belastning.

Trin 5: Inklusive forbindelser og andre begrænsninger

Konto for UQDs, fittings, manifolder, ventiler og kolde plader ved estimering af tryktabet af hele kredsløbet.

Trin 6: Verificer den komplette samling

Hvis det er nødvendigt, bekræftes trykfaldspræstation under repræsentative strømnings- og kølemiddelforhold.

12. Fælles slangelængde Design fejl

Fejl 1: Måling kun den rette linjeafstand

Den fysiske rute kan være nødt til at gå rundt udstyr, parenteser eller andre komponenter. Slangelængde bør baseres på den faktiske routing sti og tilslutning geometri.

Fejl 2: Ignorerer returlinien

Returslangen bidrager også med hydraulisk modstand. Vurdering af kun forsyningssiden kan give et ufuldstændigt skøn over løkkens tryktab.

Fejl 3: Reduktion af længde uden kontrol Bend Radius

En slange, der er for kort, kan tvinges ind i en alt for stram bøje, potentielt stigende modstand og mekanisk stress.

Fejl 4: Ignorerer UQD- og Fitting-tab

Det samlede trykfald afhænger af fuld gennemstrømning, ikke kun længden af fleksibel slange.

Fejl 5: Brug af trykbedømmelse som erstatning for hydrauliske data

En slanges trykgrad beskriver dens trykevne under specificerede forhold. Den etablerer ikke trykfaldet ved en given strømningshastighed.

Læs mere: Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers.

13. Slangelængdemarkeringsliste

14. CJAN flydende køleslange løsninger

CJAN giver flydende køleslange muligheder for data center og thermal- management applikationer. Den relevante produkt og samling konfiguration bør vælges i henhold til de faktiske kølemiddel, driftstryk, temperatur, strømningshastighed, routing og tilslutning krav.

Relaterede produktmuligheder omfatter:

• LCH flydende køleslange
• LCH- SD flydende køleslange
• LCH- SDS flydende køleslange

Ved projektrelateret evaluering skal ingeniørerne levere det påtænkte kølemiddel, driftstemperatur, den nødvendige strømningshastighed, arbejdstryk, slangeidentifikation, anslået længde, tilslutningstype og installationslayout.

Udforsk ansøgningssiden: CJAN flydende køleløsninger.

Konklusion

Slangelængde er en vigtig faktor i flydende kølesystem trykfald. Under sammenlignelige driftsbetingelser, længere straight-slange kører generelt producere større friktionstab, mens unødvendig slange længde kan også komplicere installation og vedligeholdelse.

Men den kortest mulige slange er ikke altid det bedste valg. En samling skal bevare den korrekte bøjningsradius, undgå spænding og torsion, rumme udstyr bevægelse og give passende service adgang.

For AI datacenter flydende køling, bør slangens længde evalueres sammen med intern diameter, strømningshastighed, kølemiddel egenskaber, fittings, UQD forbindelser og de pressure- drop egenskaber af hele kredsløbet.
