Flydende køling Slangetryk Drop: Hvordan til at beregne og styre det i AI Data Centers

I et AI datacenter kølesystem, kan slangen ligne en relativt enkel komponent. Fra et hydraulisk perspektiv, dog, hver slange tilføjer modstand mod kølemiddel flow.

Denne modstand bliver vigtig, når flere slanger, fittings, UQD 'er, manifolder og kolde plader er forbundet til samme køleløkke.

Hvis trykfaldet er højere end forventet, pumpen kan være nødt til at operere ved et højere tryk for at opretholde den nødvendige flow. I en tæt befolket AI rack, selv relativt små tryktab på tværs af de enkelte komponenter kan blive signifikant, når de gentages i hele systemet.

Valg af flydende køleslange bør tage hensyn til trykfald ved den krævede strømningshastighed, ikke kun slangens nominelle diameter eller trykgrad.

Denne artikel forklarer de vigtigste faktorer, der påvirker slangetryk fald, og hvordan ingeniører kan evaluere dem under AI-server flydende kølesystem design.

For det grundlæggende driftsprincip for AI datacenter flydende køling, se Hvordan virker flydende køling i AI Data Centers?.

1. Hvad er Pressure Drop i en flydende køleslange?

Trykfald er reduktionen i væsketryk, når kølemidlet bevæger sig gennem en strømningsvej.

I en flydende køleslange går trykket tabt, fordi det bevægelige kølemiddel oplever modstand fra slangevæggen og fra ændringer i strømningsvejen.

For en forenklet køleløkke kan den hydrauliske sti se sådan ud:

Pumpe ↓ CDU ↓ Manifold ↓ Flydende køleslange ↓ UQD ↓ Koldplade ↓ GPU / CPU ↓ Retur- slange ↓ CDU ↓ Pumpe

Hver komponent i denne sti kan bidrage til det samlede tryktab.

Slangetryk bør derfor vurderes som en del af det komplette hydrauliksystem i stedet for som en isoleret specifikation.

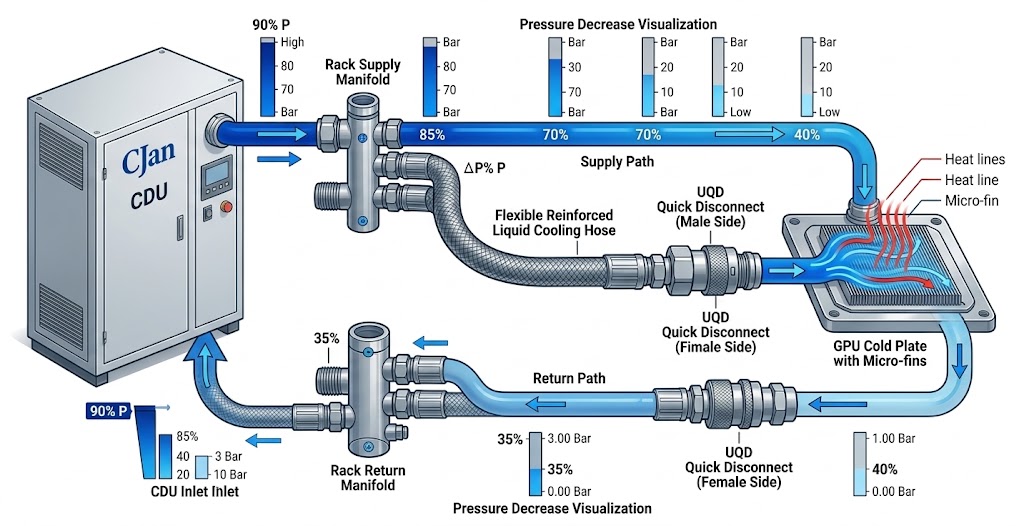

Liquid cooling hose pressure drop in an AI data center cooling loop

2. Hvorfor trykfald sager i AI Datacenter køling

AI-servere kan kræve betydelig kølevæske flow på grund af den termiske belastning genereret af højtydende processorer og acceleratorer.

Efterhånden som kølemiddelstrømmen stiger, bliver hydraulisk modstand generelt vigtigere.

Kølesystemet skal give tilstrækkelig strøm til at transportere den krævede mængde varme væk fra de elektroniske komponenter.

Hvis der er for stort tryktab i kredsløbet, skal pumpen give et ekstra tryk for at opretholde denne strøm.

Højere slangemodstand ↓ Højere trykfald ↓ Højere pumpetryk ↓ Potentielt højere pumpeenergiefterspørgsel

Det betyder ikke, at slangen med den største indvendige diameter altid er det bedste valg. Slangediameter, systemflow, ledig plads, tilslutningsstørrelse og krav til trykfald skal overvejes sammen.

3. Hvad determinerer flydende køleslange trykfald?

Flere variabler påvirker tryktabet af en slange.

  • Kølemiddelstrømningshastighed
  • Slangens indvendige diameter
  • Slangelængde
  • Kulsyreviskositet
  • Coolanttæthed
  • Egenskaber ved indvendig overflade
  • Flydevejsgeometri
  • Bøjer og routing
  • Tilslutningsdesign

Blandt disse faktorer er strømningshastighed, indre diameter og slangelængde ofte særligt vigtige, når man sammenligner slangekonfigurationer.

4. Flowhastighed har en direkte virkning

Når mere kølemiddel skal passere gennem den samme slange, stiger væskehastigheden.

Højere hastighed øger generelt hydraulisk modstand.

Derfor kan en slange med en relativ lav strømningshastighed skabe et betydeligt større trykfald, når kølesystemet fungerer med en højere strømningshastighed.

Flowtilstand Typisk hydraulisk effekt
Lavere gennemstrømning Lavere kølemiddelhastighed og generelt lavere tryktab
Konstruktionsstrøm Trykfald skal kontrolleres i forhold til systemkravene
Højere flow Højere kølemiddelhastighed og generelt højere tryktab

Derfor bør producenterne ideelt set give oplysninger om trykfald ved definerede strømningsforhold i stedet for kun at give én nominel slangeydelse.

5. Hvorfor tabe interne diameter sager

Intern diameter er en af de vigtigste slangedimensioner for hydraulisk ydelse.

For samme kølemiddelstrøm resulterer en mindre intern passage i højere væskehastighed.

En større intern passage kan reducere hastighed og hydraulisk modstand, selv om det kan øge den fysiske størrelse af enheden.

SlangeID skal vælges fra det krævede flow- og trykfaldmål - ikke blot fra slangens udvendige diameter.

Dette er især vigtigt, når køleløkken bruger relativt høje strømningshastigheder.

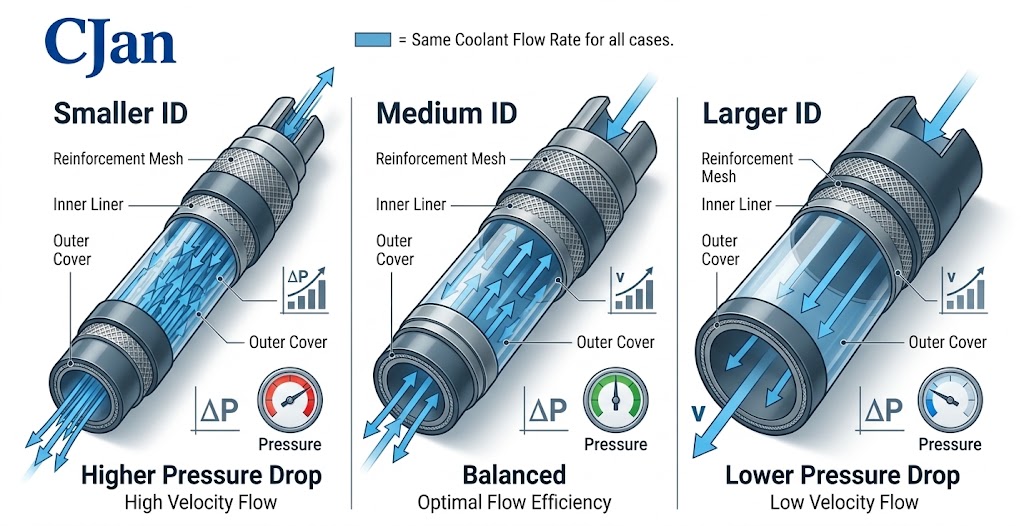

Comparison of liquid cooling hose internal diameter and pressure drop at the same flow rate

6. Slangelængde bidrager også til tryktab

Længere slangeløb skaber generelt mere friktionsmodstand end kortere løb af samme slangekonstruktion og indre diameter.

I en AI rack, kan forskellen synes lille for en slange. Men et system kan indeholde flere forsynings- og returslanger.

Den samlede hydrauliske effekt skal derfor overvejes i hele kredsløbet.

Slangelængde bør holdes længe nok til korrekt rute- og vedligeholdelsesadgang, men unødvendig overlængde bør undgås.

7. Coolant egenskaber påvirker trykfald

Trykfald kan ikke vurderes nøjagtigt uden at kende kølemidlet.

Forskellige kølemidler kan have forskellige viskositet og densitet egenskaber.

Disse egenskaber påvirker den hydrauliske adfærd inde i slangen.

For eksempel kan et vandbaseret kølemiddel og et kølemiddel indeholdende en højere glycolkoncentration opføre sig anderledes, selv når de flyder gennem den samme slange ved samme nominelle strømningshastighed.

Til teknisk vurdering angives den faktiske kølemiddelformulering og driftstemperatur, når det er muligt.

8. Temperatur kan ændre hydrauliske forhold

Coolant egenskaber kan ændre med temperatur.

Da viskositet kan variere med temperaturen, kan en køleløkke også ændre sig mellem driftsbetingelserne.

Det er en af grundene til, at data om trykfald skal fortolkes sammen med det faktiske temperaturinterval for ansøgningen.

9. Gør Bends Forøg Pressure Drop?

Ja. Ændringer i strømningsretningen kan bidrage med ekstra hydraulisk modstand.

En slange dirigeret med flere bøjninger kan derfor have en anden trykfaldsadfærd fra en lige slange af samme nominelle længde.

I praksis bør ingeniører skelne mellem:

  • Friktionstab langs slangens længde
  • Yderligere modstand forårsaget af bøjer
  • Begrænsninger forårsaget af fittings
  • Begrænsninger forårsaget af UQD 'er

Routing bør også respektere slangens angivne mindste bøjningsradius.

For en bredere diskussion af slangeføring og valg, se Sådan vælger du den rigtige flydende køleslange til AI-servere.

10. UQDs kan bidrage til det samlede trykfald

I mange brugbare flydende kølesystemer anvendes UQD 'er til at forenkle udstyrets tilkobling og frakobling.

Men en UQD er en del af den hydrauliske sti.

Dens interne passage og flow geometri kan bidrage til tryktab.

Det betyder, at ingeniører bør undgå at evaluere slangen, mens ignorere forbindelsen hardware.

Slangetryk + Montering af trykfald + UQD- trykfald + Manifold trykfald + Koldt pladstryk = Systemets samlede trykfald

Ved sammenligning af forskellige slangeenheder giver den komplette strømningsvej en mere nyttig teknisk reference end slangen alene.

11. Slangefittings bør medtages i beregningen

En slangeenhed indeholder normalt fittings eller forbindelsesdele i den ene eller begge ender.

Den interne geometri af disse komponenter kan skabe yderligere modstand.

En nominelt stor slange kan derfor stadig have en relativt restriktiv strømningsvej, hvis tilslutningskomponenterne har en mindre intern passage.

Når trykfaldet er kritisk, skal ingeniører undersøge den komplette tilslutningsvej fra slangens ID gennem montering og UQD.

12. Trykfald og pumpevalg er forbundet

Pumpen skal give tilstrækkeligt tryk til at overvinde kølekredsløbets hydrauliske modstand, samtidig med at den nødvendige strømningshastighed opretholdes.

Et forenklet forhold kan udtrykkes som:

Krav til pumpetryk ≥ Samlet tab af køleløkke + Krævet systemtrykmargen

Den faktiske pumpeudvælgelsesproces er mere detaljeret og afhænger af den komplette kølearkitektur.

Ikke desto mindre, minimering unødvendig hydraulisk modstand kan gøre det samlede system lettere at styre.

13. Hvorfor en større slange ikke altid er det bedste svar

Det er fristende at løse pressure- drop bekymringer simpelthen ved at øge slangediameter.

Denne tilgang kan fungere i nogle situationer, men den er ikke altid praktisk.

En større slange kan kræve:

  • Større fittings
  • Større UQDs
  • Mere installationsplads
  • Større routingradius
  • Forskellige manifoldporte

Derfor er det tekniske mål normalt at finde en passende balance mellem hydraulisk ydeevne og fysisk integration.

14. Trykfald bør betragtes parallelt Bend Radius

En slange skal passe ind i den tilgængelige rack plads uden at skabe overdreven bøjning eller kinking.

En meget stram routing konfiguration kan ændre den effektive flow passage.

Derfor bør der så vidt muligt foretages evaluering af den planlagte installation.

Den praktiske udvælgelsesproces bør omfatte både hydrauliske og mekaniske krav.

15. Trykbedømmelse og trykfald er forskellige specifikationer

Disse to specifikationer er undertiden forvirrede.

Trykvurdering beskriver det tryk, slangen er konstrueret til at modstå under specificerede forhold.

Trykfald beskriver det tryktab, der opstår som kølemiddel flyder gennem slangen.

En slange kan have en høj trykbelastning, mens den stadig producerer mere tryktab end ønsket ved en bestemt strømningshastighed.

Et højt tryk betyder ikke automatisk et lavt trykfald.

16. Hvordan ingeniører kan sammenligne forskellige slangestørrelser

Ved vurdering slangestørrelser, bruge de samme driftsbetingelser for hver kandidat.

En nyttig sammenligning bør holde følgende variabler konsistente:

  • Coolant
  • Kølemiddeltemperatur
  • Flowhastighed
  • Slangelængde
  • Forbindelsesindstilling

De resulterende data kan derefter sammenlignes mere meningsfuldt.

Parameter Kandidat A Kandidat B Kandidat C
Intern diameter Mindre Mellem Større
Strømningsrate Samme prøvningsbetingelse
Coolant Samme kølemiddel
Slangelængde Samme testlængde
Trykfald Foranstaltning Foranstaltning Foranstaltning

17. En praktisk Pressure- Drop Evalueringsproces

Trin 1 - Identificer kølemidlet ↓ Trin 2 - Definer driftstemperatur ↓ Trin 3 - Definer den krævede strømningshastighed ↓ Trin 4 - Definer slangens ID og længde ↓ Trin 5 - Identificer fittings og UQD 'er ↓ Trin 6 - Vurdering af slangetryk ↓ Trin 7 - Evaluering af det samlede løbstryk ↓ Trin 8 - Kontrollér pumpens driftspunkt ↓ Trin 9 - Bekræft mekanisk routing ↓ Trin 10 - Validér den færdige samling

Denne fremgangsmåde reducerer risikoen for at optimere en komponent og samtidig skabe en utilsigtet begrænsning et andet sted i kølerummet.

18. Hvordan trykfald relaterer til AI Rack densitet

Som AI computing systemer bliver mere tæt integreret, kan køling arkitektur blive mere kompleks.

Flere processorer, kolde plader og forbindelsespunkter kan kræve yderligere kølemiddelstier.

Det kan øge antallet af komponenter, der bidrager til total hydraulisk modstand.

For højdensitetskølesystemer bliver styring af trykfald derfor en vigtig del af systemdesignet.

19. Trykfald bør evalueres på systemniveau

En slangeleverandør kan give oplysninger om en bestemt slange ved bestemte prøvningsbetingelser.

Disse oplysninger er nyttige, men de repræsenterer ikke tryktabet i hele kølerummet.

Systemniveauevalueringen bør omfatte:

  • CDU
  • Manifold
  • Forsyningsslange
  • UQDs
  • Beslag
  • Koldplade
  • Returslange
  • Andre strømrestriktioner

Denne sondring er vigtig, når komponentdata omsættes til en faktisk AI rack design.

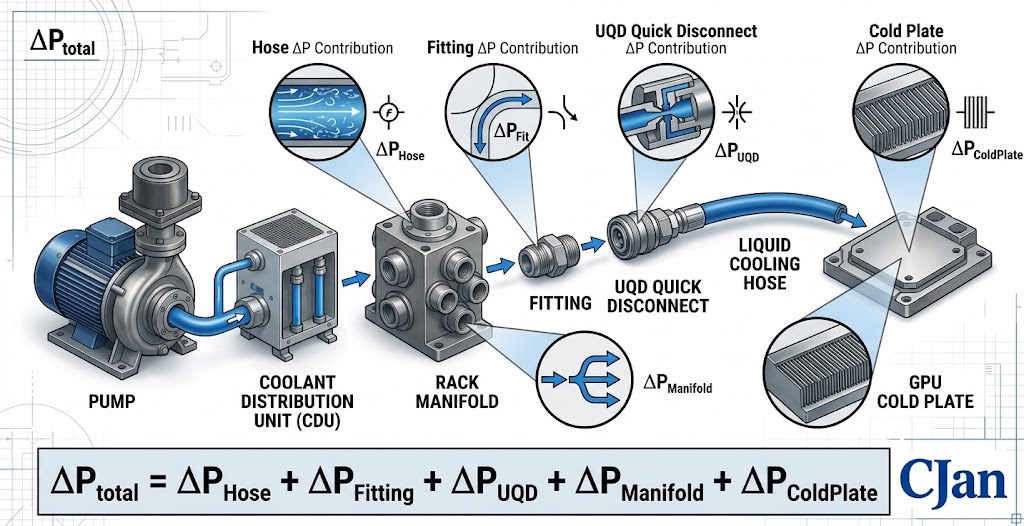

Total liquid cooling system pressure drop from hose fittings UQD manifold and cold plate

20. Hvilke data skal kræves fra en slangeleverandør?

Når trykfald er en vigtig konstruktionsparameter, bør ingeniører anmode om tilstrækkelig information til at reproducere eller fortolke leverandørens testbetingelser.

Nyttige oplysninger omfatter:

  • Slangens indvendige diameter
  • Prøvningslængde
  • Coolant anvendt til test
  • Kølemiddeltemperatur
  • Flowhastighed
  • Pressure- drop resultat
  • Forbindelsesindstilling

Uden testbetingelserne kan det være vanskeligt at anvende et trykfaldstal direkte på et andet kølesystem.

21. CJAN flydende køleslange muligheder

CJAN leverer flere flydende køleslangekonfigurationer, der kan evalueres efter systemkrav.

Den aktuelle CJAN LCH flydende køleslange er konstrueret til flydende køling, hvor ingeniører sammen skal overveje hydrauliske, termiske og mekaniske krav.

Andre konfigurationer omfatter CJAN LCH- SD og CJAN LCH- SDS.

Produktudvælgelsen bør baseres på de faktiske krav til kølemiddel, tryk, temperatur, strømningshastighed, dimensioner og tilslutning.

22. Forbindelse Pressure- Drop analyse med slangevalg

Trykfald bør ikke behandles som en isoleret beregning, der udføres, efter at slangen allerede er valgt.

Det bør medtages under den indledende slangeudvælgelse.

De bredere udvælgelsesrammer er omfattet af Sådan vælger du den rigtige flydende køleslange til AI-servere.

Denne proces overvejer kølemiddelkompatibilitet, flow, tryk, temperatur, slangedimensioner, bøjningsradius, mekaniske omgivelser og UQD krav sammen.

23. Trykfald i en ægte flydende køleslangeenhed

Den færdige slangesamling kan opføre sig anderledes end en simpel lige længde af slangen.

En typisk samling kan f.eks. omfatte:

Lige slange + Crimp / Fitting Area + UQD + Bøjer + Manifold forbindelse

Hvert afsnit kan påvirke det endelige hydrauliske resultat.

Derfor kan prototype eller samleprøvning være værdifuld, når kølesystemet har stramme hydrauliske krav.

24. Fem almindelige fejl i Pressure- Drop Evaluation

Fejl 1: Kigger kun på Slangediameter

Diameter betyder noget, men det beskriver ikke hele den hydrauliske sti.

Fejl 2: Ignorering af flowhastighed

Pressure-drop data uden en defineret flow tilstand er vanskeligt at fortolke.

Fejl 3: Ignorerer UQDs

UQDs er en del af flowstien og kan bidrage med yderligere modstand.

Fejl 4: Ignorering af kølertemperaturen

Coolant egenskaber kan variere med temperatur, påvirker hydraulisk adfærd.

Fejl 5: Vurdering Kun en lige slange

Den endelige installation kan indeholde bøjninger, fittings og tilslutningskomponenter, der ændrer det faktiske tryktab.

25. En simpel design checkliste

Spørgsmål Tjek
Hvilket kølemiddel anvendes? Bekræft formulering og temperatur
Hvilken strømningshastighed kræves? Definer mål og driftsområde
Hvad er slangens ID? Kontrol mod hydrauliske krav
Hvor længe er slangen? Inkludér faktisk kørelængde
Hvilke fittings anvendes? Kontroller intern strømningsvej
Hvad UQD anvendes? Begrænsning af kontrolstrømmen
Hvad er det samlede trykfald? Evaluere hele loop
Er pumpens driftspunkt egnet? Bekræft påkrævet flow og tryk

Konklusion

Flydende nedkøling slangetryk er en system- niveau overvejelse i AI data center køling.

Flowhastighed, slangens indre diameter, slangens længde, kølemiddelegenskaber, temperatur, sving, fittings og UQDs kan alle påvirke kølekredsløbets hydrauliske modstand.

Den mest nyttige metode er derfor at evaluere den komplette kølemiddelvej i stedet for at vælge en slange, der kun er baseret på tryk eller nominel størrelse.

For AI-serverkøleprojekter leverer CJAN LCH, LCH- SD og LCH- SDS flydende køleslangekonfigurationer, der kan vurderes i forhold til specifikke applikationskrav.

Når der anmodes om en slangeanbefaling, giver det kølemiddel, strømningshastighed, tryk, temperatur, slangedimensioner og tilslutningskonfiguration leverandøren et langt stærkere grundlag for teknisk vurdering.

Yderligere oplysninger kan fås ved henvendelse til: CJAN flydende køleløsninger side eller gennemgå CJAN LCH flydende køleslange.

Frequently Asked Questions (FAQ)

Relaterede artikler
back to the top
